FRT-EC-V160B单根电线电缆垂直燃烧仪

 设计标准

   GB/T18380.1-2008 电缆在火焰条件下的燃烧试验第1部分:单根绝缘电线或电缆的垂直燃烧试验方法

  GB/T18380.11-2008 单根绝缘电线电缆火焰垂直蔓延试验装置

  GB/T18380.12-2008 单根绝缘电线电缆火焰垂直蔓延试验1kW预混合型火焰试验方法

  GB/T18380.21-2008 单根绝缘细电线电缆火焰垂直蔓延试验试验装置

  GB/T18380.22-2008 单根绝缘细电线电缆火焰垂直蔓延试验 扩散型火焰试验方法

适用标准

  IEC60332 、 GB/T19666-2005阻燃和耐火电线电缆通则 、  GB12972 矿用橡套软电缆 、 GB13033额定电压750V及以下矿物绝缘电缆  、  MT818、MT386、ISO5656

另标准推荐两种火焰校准方式：

   (1)  火焰内焰50～60mm，外焰170～190 mm

   (2)  10g铜头从100℃升温到700℃时间为45±5S

        如果用户采用第二种方式验证火焰，则需选配火焰校准装置。前期采购暂不考虑火焰校准方式，后期如有需要可再加配。

单根电线电缆垂直燃烧燃烧试验检验目的：

    当电线电缆产品发生短路或接触火种时，可能会使绝缘或护套发生燃烧，在不少要求严格防止火灾场合中（煤矿、船、地铁、商场等公共场合）要求万一发生燃烧时，火焰应不蔓延，而在一定时间和一定长度上自行熄灭，这称为不延燃性。有些场合中，产品如不具这种功能，将会造成极其严重的人身伤害和财产损失。

因此在生产过程中，要求具有不延燃性能的产品普遍采用聚氯乙烯，氯丁橡胶和丁胺聚氯乙烯复合物作为绝缘和护套材料，这些材料被燃烧时会释放出氯气起着阻燃作用。有时为了增强阻燃的效果，还加入某种阻燃剂。

单根电线电缆垂直燃烧燃烧试验机又称单根电线电缆垂直燃烧燃烧仪，是中和了单根铜芯电线电缆垂直燃烧仪与绝缘电线电缆垂直燃烧仪两种设备功能的综合性燃烧设备。

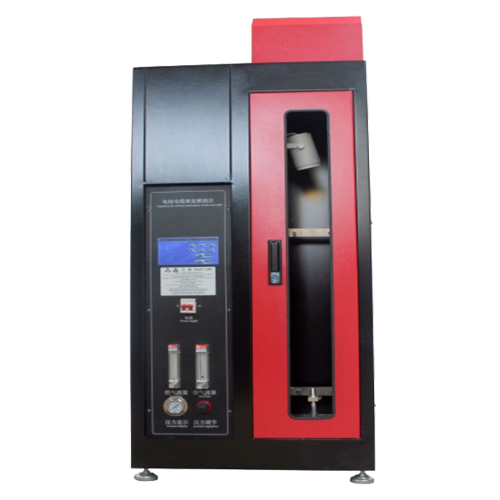

单根电线电缆垂直燃烧燃烧试验机

适用范围：

       适用于测定单根塑料线、控制线、交联、电梯、船用、矿用电缆等垂直燃烧不蔓延性能。还可做自熄性低烟无卤阻燃聚烯烃绝缘料和 105℃低烟无卤阻燃烯烃辐照绝缘料的垂直燃烧试验。

单根电线电缆垂直燃烧燃烧试验机是对单根电线电缆进行耐燃烧试验的设备，具有准确度，自动计时，自动结束试验，操作简便等优点。

      触摸屏控制款单根电线电缆垂直燃烧试验仪主要针对导体直径大于8mm(截面积大于0.5mm2)或小于8mm(截面积小于0.5mm2)的单根电线电缆的可燃性能进行评定。适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、电气连接件和辅件等电工电子产品及其组件部件的研究、生 产和质检部门。该款采用了GB18380.12-2008附录B中关于空气混合结构部分的推荐的产品结构，细节上也完全满足质检单位验收需求。启动、停止、排风、照明、燃气、保存、计时全部采用触摸屏控制。

产品功能特点

      触摸屏控制款单根电线电缆垂直燃烧仪是采用规定尺寸的本生灯 (Bunsen burner) 和特定燃气源 ( 丙烷 ) ，按一定的火焰度和一定的施焰角度对呈垂直状态的试品定时施燃，以试品点燃、燃烧的持续时间和燃烧长度等来评定其可燃性及着火危险性。

主要技术参数

  1. 七寸全彩可编程控制器触摸屏+PLC控制,实现控制/检测/计算/数据显示多功能

  2. 自动化程度：自动记录试验时间，自动显试结果，自动计时，自动点火，施焰结束后本生灯自动退回,可选择是否关闭燃气

  3. 启动时可选择是否自动点火;启动、停止、燃气、计时、点火、保存、排风均通过触摸屏控制实现，指尖轻触即可完成试验

  4. 计时按钮配合PLC自动记录储存燃烧耗时间

  5. 试验时间系统自动记录，并生成试验结果

  6. 燃烧器：内径Φ9.5mm ± 0.5mm

  7. 试验倾角： 45° 式样横梁可前后移动，根据式样粗细调节与本生灯的位置；

  8. 火焰度：20mm ± 2mm 到190mm±1mm可调

  9. 施焰时间: 0-999.9s±0.1s可调

  10. 燃烧气体: 95% 丙烷气( 一般情况可采用液化石油气代替 )

  11. 燃气：采用纯度丙烷气或石油液化气（用户自备）；

  12. 被试验电线电缆长度：600±25mm；

  13. 被试验电线电缆外径：导体直径大于0.8mm或截面积大于0.5mm2

  14. 本装置应安放在不通风且温度为（23±10）℃的环境中进行试

  15. 燃烧喷灯标准功率：1KW;

  16. 电源电压：220V/50Hz

  17. 燃气流量：0-1L/min

  18. 空气流量：1.5-15L/min

  19.  箱体材料：钢板静电喷涂  （可订做不锈钢材质机箱）

  20. 设备外形尺寸：长61cm 宽46cm  154cm   燃烧工作室尺寸：45cm x30x120cm（约0.16m3）
