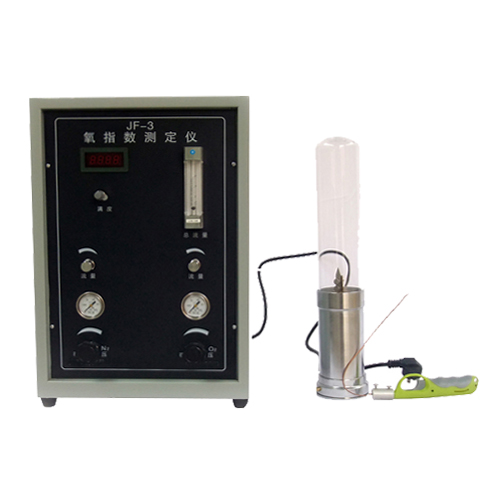

JF-3/3A数显氧指数测定仪

设计标准：

  GB/T 2406.2-2009《塑料 用氧指数法测定燃烧行为》第2部分：室温试验

  GB/T 2406.1-2008 塑料_用氧指数法测定燃烧行为_第1部分:导则

适用标准：

  GB/T5454-1997《纺织品燃烧性能测定 氧指数法》

  GB/T 8924-2005《纤维增强塑料燃烧性能试验方法 氧指数法 》

  GB/T10707-2008《橡胶燃烧性能的测定》

   ASTM D 2863, ISO 4589-2, NES 714   GB/T 16581-1996 NB/SH/T 0815-2010 TB/T 2919-1998 IEC 61144-1992  ISO 15705-2002  ISO 4589-2-1996

   JF-3型数显氧指数测定仪符合塑料燃烧性能试验方法氧指数法GB/T2406-2008和纺织品燃烧性能试验氧指数法GB/T5454等标准国家标准，用于评定聚合物在规定试验条件下的燃烧性能，即测定聚合物刚好维持燃烧的低氧的体积百分比浓度。

适用范围：

   适用于塑料、橡胶、纤维、泡沫塑料、软片和薄膜及纺织等材料的燃烧性能测定。

技术指标：

  1. 采用进口氧传感器，数字显示氧气浓度无需计算，精度更更准确，范围0—100%

  2. 数字分辨率：±0.1%

  3. 测量精度：0.4级

  4. 流量调节范围：0-10L/min（60-600L/h）

  5. 响应时间：＜5S

  6. 耐温石英筒：内径≥75㎜  480mm

  7. 燃烧筒内气体流速：40mm±2mm/s

  8. 压力表精度2.5级，分辨率：0.01MPa

  9. 流量计：1-15L/min（60-900L/H）可调，试验环境：环境温度：室温～40℃；， 相对湿

      度：≤70%；

  10. 输入压力：0.2-0.3MPa

  11. 工作压力：氮气0.1-0.15Mpa   氧气0.1-0.15Mpa氧气/氮气混合气体入口：包括稳压阀，流

        量调节阀，气体过滤器和混合室。

  12. 试样夹可用于软质和硬质塑料、纺织品、防火门等

  13. 丙烷（丁烷）点火系统，火焰长度5mm-60mm可自由调节

  14. 气体：工业用氮气、氧气，纯度＞99%；（用户自备）。

  15. 电源要求：AC220（+10% ）V、50HZ

  16. 使用功率：50W

  17. 点火器：有一根金属管制成、尾端有内径Φ2±1mm 的喷嘴，能插入燃烧筒内点燃试样，火

       焰长度： 16±4mm ， 大小可调

  18. 自撑材料试样夹：能固定在燃烧筒轴心位置上、并能垂直夹住试样

  19. 非自撑材料试样夹：能将试样的两个垂直边同时固定在框架上

机箱及部分结构：

  1. 控制箱：采用数控机床加工成型，静电喷涂，美观、防锈防腐。

  2. 燃烧筒：耐温石英玻璃管（内径￠85mm，长300mm） 出口内径：φ40mm

                                                        JF-3A （内径￠75mm，长300mm）  出口内径：φ40mm

  3. 混合器：采用玻璃珠填充形式，将氧气和氮气均匀混合。（珠φ4.5mm填充度95mm，标

      牌一袋）

  4. 试样夹具：自撑式夹具，并能竖直地夹住试样；（可选配非自撑式式样架）两套式样夹满足

     不同试验要求；式样夹插接式，安放式样与式样夹更简易

  5.主机尺寸：长*宽* 360mm*250mm*550mm

电控系统：

  ◆ 采用继电器控制系统，所有有电子原件均采用国内品牌，能更好地保证机器的性能及检

     测精度。

  ◆ 设备具有下列安全保护装置：电源超载、短路保护、控制回路过载保护。

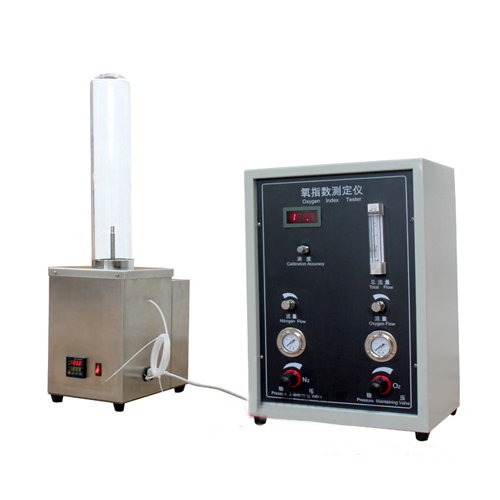

注：JF-3A型数显氧指数测定仪带温控仪控制温度，其余参数均与JF-3型数显氧指数测定仪一致
