GB/T43343-2023

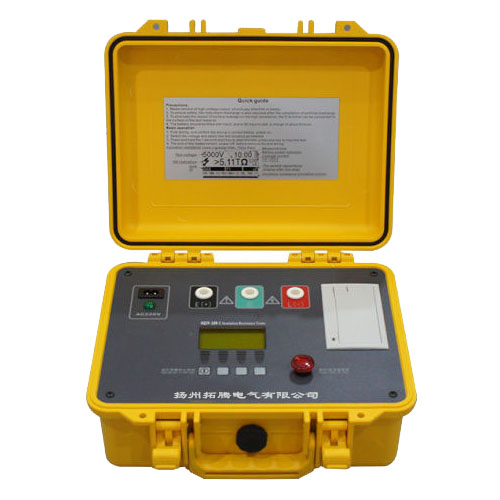

Insulation Resistance Tester
● 安全规格
IEC 61010-1 CAT.IV 600V 污染度2
IEC 61326 EMC 规格：测试，控制和检验用电气设备
IEC60529 IP64 （外盒合闭状态）
● 交流电源：220V±10%，50/60 HZ ，20 VA
● 电池供电：16.8V锂离子电池
● 电池续航时间：20000V@空载，约4小时
● 尺寸（长x 宽x ）：370cm x 27cm x 17cm
● 重量：3.5kg
● 测试电压精度：标称值的100% 到110%
● 电压测量精度：5%+10V
● 电流测试量程：10mA
● 电流测量精度：5%+0.2nA
● 短路电流：2到5mA，可调节输出 (可订制10mA短路电流)
● 电容测试量程：20uF
● 电容测试精度：15%+0.03uF
● 绝缘电阻测试量程和精确度 （温度：23±5oC ， 相对温度：45 – 75%RH）
|
量程 精确度 |
500V |
1000V |
2500V |
5000V |
10000V |
15000V |
20000V |
手动调压 |
|
未指定 |
<1M |
<1M |
<1M |
<1M |
<1M |
<1M |
<1M |
量程：1G/V，100V时量程100G。当电压小于300V时，电阻误差增加10% |
|
5% |
1M -10G |
1M -20G |
1M -100G |
1M -100G |
1M -200G |
1M -300G |
1M -400G |
|
|
20% |
10G -100G |
20G-200G |
100G-1T |
100G-1T |
200G-2T |
300G -3T |
400G -4T |
|
|
未指定 |
> 100G |
> 200G |
> 1T |
> 1T |
> 2T |
> 3T |
> 4T |
|
型号 |
输出电流 |
输出电压 |
电阻测量范围 |
备注 |
出厂价 |
|
T-IR506 |
3mA |
500V, 1000V, 2500V, 5000V |
2TΩ |
电池12.6V/2.2AH 吸收比（DAR）、极化指数(PI)测量 自动快速放电 |
|
|
T-IR516 |
5mA |
500V, 1000V, 2500V, 5000V |
5TΩ |
吸收比、极化指数测量 试品电容量测量 内置放电回路，快速释放容性试品残余电荷 干扰电流2mA时仍然准确测量 电容量量程：20μF 智能功率控制，带载跌落小，可提供10mA短路电流定制 |
|
|
T-IR1016 |
5nA |
500V, 1000V, 2500V, 5000V, 10000V |
10TΩ |
|
|
|
T-IR526 |
5mA |
500V 1000V 2500V 5000V |
5TΩ |
增加介质放电常数（DD）测量功能、 步进（SV）测量功能, 实时时钟及数据保存， USB 导出 采用 ISP 彩屏显示
|
|
|
T-IR1026 |
5mA |
500V 1000V 2500V 5000V 10000V |
10TΩ |
|
|
|
T-IR1516 |
5mA |
500V 1000V 2500V 5000V 10000V 15000V |
15TΩ |
吸收比、极化指数测量功能 试品电容量测量功能, 电容量程：20uF 干扰电流 2mA 时仍然准确测量
|
|
|
T-IR2016 |
5mA |
500V 1000V 2500V 5000V 10000V 15000V 20000V |
20TΩ |
|
|
|
T-IR1526 |
5mA |
500V 1000V 2500V 5000V 10000V 15000V |
15TΩ |
增加介质放电常数（DD）测量功能、 步进（SV）测量功能（步进递增电压(10V) 实时时钟及数据保存 USB 导出 采用 ISP 彩屏显示。
|
|
|
T-IR2026 |
5mA |
500V 1000V 2500V 5000V 10000V 15000V 20000V |
20TΩ |
|
|
|
T-AI30抗干扰辅助箱 |
与以上绝缘电阻测试仪配套，可测量感应电达 30KV 的试品，特别适合输电线路的绝 缘测试。 |
||||
|
备注 |
以上各款机型可选内置打印机 |
||||
 |
 |
● 严格按照安全标准设计
● 绝缘电阻量程20TΩ@10kV
● 短路电流可调节，大可达3mA。
● 自动显示极化指数（PI）,吸收比（DAR）的测试值，可测试漏电流和电容量以及介质放电测试（DD），步进电压测试（SV），斜坡测试：仪器自动升压，直到设定值，则合格，如果达不到，在中间有击穿或电流过大，则不合格。
● 抗干扰性能优越，在干扰电流达到2mA时，仪器仍然保证测试精度。
● 被测线路交流与直流电压测试功能，自动识别交流或直流。
● 容性试品快速放电，电缆测试时，无需要人工放电，仪器自动快速放电。
● 2种电源方式：使用锂电池供电，续航时间可达6个小时。
同时可以在使用状态中充电。停电时，可自动从AC电源供电转换为电池供电。
● 全中文显示，中文提示操作，简单明了，并且可以显示绝缘电阻模拟柱。
● 数字滤波功能，外部影响造成显示值发生偏差时刻使用滤波功能减轻影响。
● 完善的保护功能，并且备熔丝烧断提示功能。
● 数据保存功能，并可导出数据。
