手持式回路电阻测试仪

产品简介

   TE-SH100A是手持式、内置锂电池供电的回路电阻测试仪。是为测试断路器触点、母线连接和其他大电流连接而设计,设计理念包括安全性、易于使用性和多功能性。

产品功能

1、恒流输出100A,可在100A的情况下测试输出时间不小于60s。

2、锂电池供电,支持快速充电,2小时即可充满,一次充电可至少进行400次开关测量。

3、内置语音输出可实时播报测量结果。

4、具有蓝牙PC通信功能。

5、可外接打印机。

产品参数

型号
项目

TE-SH100A

输出电流

2mΩ测试时大于100A

测试时间

快速测试、10s、20s、30s、40s、50s、60s

测试范围

0.1uΩ-2mΩ

分辨率

0.1 uΩ

准确度

±(0.5%+2字)

尺寸

240×150×40

重量

1kg

使用环境

使用温度:0℃-50℃湿度<80%

保险管

拔插式40A

测试线

10米、16mm2+1.6mm2

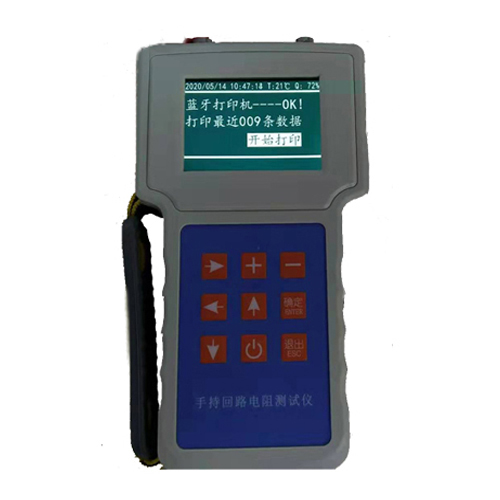

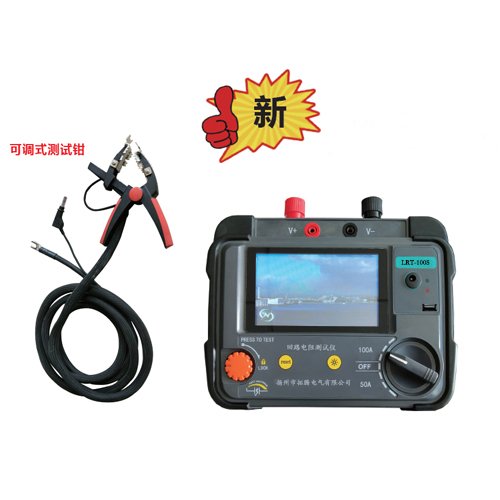

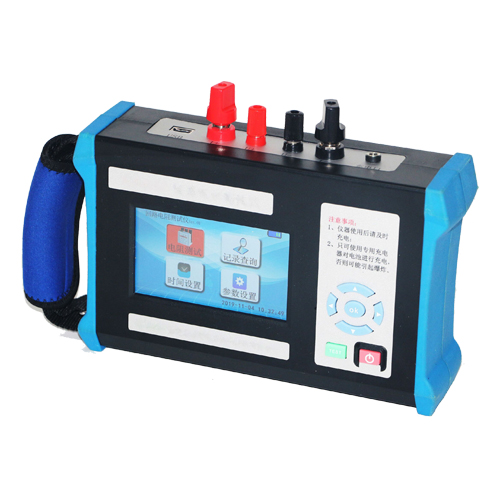

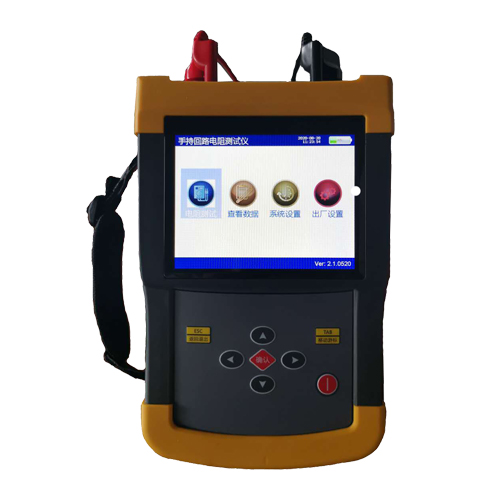

手持回路外形图片






一、简介
      手持回路电阻测试仪,用于开关触点的接触电阻和其它微欧电阻的测量。仪器采用锂电池供电,试验电流可达 100A,测量准确。本设备为手持式仪器,体积小重量轻,特别适合现场应用。本仪器采用国家标准《GB763》规定的直流降压法和 100A 电流测量回路电阻,并符合《DL/T 845.4-2004》的要求。
二、功能特点
1、内置大容量锂电池,可进行 500 次以上测试,测试过程简单、方便。
2、输出电流多档可选,最大 100A。
3、测试时间可选,100A 时最长 60 秒。
4、采用 24 位高质量 A/D 转换器,测试精度高、量程宽,最大可测 20mΩ。
5、效率高、发热量小,具有开路、过热等保护功能。
6、彩色液晶显示,界面友好,易于操作,具有提示。
7、本机可存储 200 组数据,具有 USB 接口,可用 U 盘将数据一键导出。也可外接蓝牙打印机。

8、部分型号具有并机功能,如 2台并机可输出 200A 电流,最大可支持 6 台并机,输出 600A 电流。操作简单


测量范围:             100A/ 0~2mΩ、50A/ 2~10mΩ、30A/ 10~20mΩ

分辨率:               0.1μΩ

测量准确度:       ±(读数×0.5%+2μΩ

试验电源:           恒流限压   专用测试线电阻<10mΩ

试验电流:           直流,30/50/100A可选

试验电流精度:     ±2%

测量时间:           快速(1秒)、35102030、405060秒可选

测量次数:           >500次(充满电,快速测量模式)

专用测试线:       电阻<10mΩ

充电电源:           12.6V/3A

充电时间:           2小时

数据存储:            存储200组测量数据

工作环境:           温度-10~50℃                湿度≤90%

主机重量:           1000g(不含线缆)

主机体积:           280mm×136mm×56mm
