TE-IPM5/3绝缘子污秽测量仪

      对绝缘子进行污秽检测可以掌握该地区污秽情况,为线路的维护提供引导。绝缘子的污秽程度主要通过灰密度(NSDD)和盐密度(ESDD)来表征,因此通过使用盐密度测试仪和灰密度测试仪来分别检测盐密度及灰密度以掌握污秽情况。TE-IPM5/3型污秽测量仪采用新型检测技术将盐密与灰密测试合二为一,可同时检测出被测绝缘子的灰密度和盐密度,简化了绝缘子污秽检测的流程。非常适合在巡检现场和实验室使用。

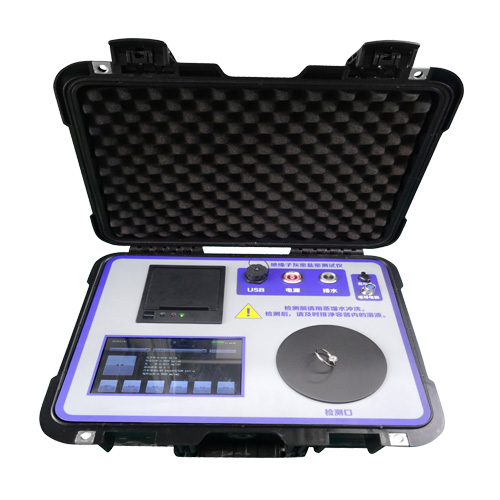

便携式

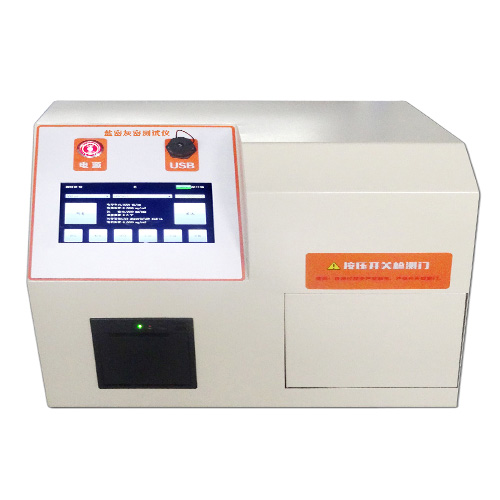

台式

1、采用自动一体化设计,放入采样溶液后一键完成检测,无需外加传感器。

2、仪器采用封闭式设计,在检测时不受环境光影响。

3、灰密度测试范围0.0001—4.9999mg/cm2,盐密度测试范围0.0001—2.9999mg/cm2

4、使用7寸电容触摸屏分辨率 1280×600

5、 采用嵌入式铂电极,自动温度补偿,自动校准系数补偿。

6、测试速度快、精度、重复性好。

7、采用中文界面,界面清晰,可显示所需全部测量结果。



1000kV交流输电线路绝缘子盐密灰密测量方法



      在进行绝缘子盐密灰密测量前,首先使用蒸馏水对绝缘子进行清洗,然后使用清洗后的溶液进行盐密度灰密度测量,测量完成之后使用排水功能将被测溶液排出,并对仪器口进行清洗,后根据需求保存或打印测试结果,具体步骤如下:


一,首先用500mL的蒸馏水将被测绝缘子的表面污秽清洗干净,清洗过程中应避免蒸馏水洒出;


二,然后将清洗绝缘子后的溶液搅匀,从中取出500mL倒入TE-IPM5/3绝缘子污秽测量仪的检测口,倒的时候注意不要洒出;


三,接下来只需要按下TE-IPM5/3仪器开机按钮,启动仪器,在溶液体积选项框中选择冲洗绝缘子所用蒸馏水的体积,也就是上面倒进去的500mL;


四,在绝缘子型号选项框里选择被测绝缘子型号,如果选项菜单没有该型号,则选其他,然后在弹出的键盘上输入绝缘子的表面积。注意:此步骤主要是为了确定绝缘子表面积,有对应型号的绝缘子表面积被提前录入系统,所以选择其他型号的,一定要输入精确的绝缘子表面积,否则会影响检测结果;


五,接着只需要按下绝缘子灰密盐密检测仪的检测按钮,仪器会自动进行盐密灰密值综合检测,检测完成后,检测结果会出现在屏幕中;


以上就是1000kV交流输电线路绝缘子盐密灰密测量方法的详细步骤,通过以上步骤可以精确测量出绝缘子的盐密灰密值
