ICMO-BL801氧化锌避雷器在线监测

产品简介

      ICMO-BL801氧化锌避雷器在线监测系统由DPT-801电压监测单元、DCT-801电流监测单元组成。本系统采用分布式结构,可根据实际现场监测情况进行不同的灵活配置,提了系统的可靠性和灵活性。

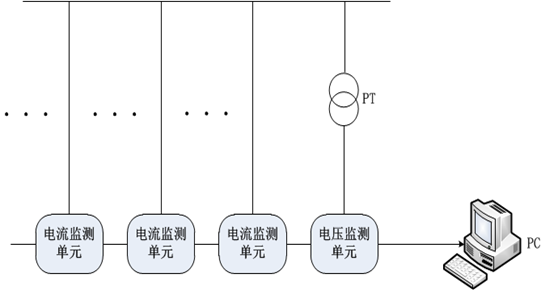

避雷器在线监测装置原理图


产品功能

 ◆ 配置灵活

    采用节点式设计结构,增加或减少监测设备和监测项目均不需改变系统结构,可根据需要在中央预警服务器上挂接不同类型

    及数量的本地监测单元,实现不同设备进行监测和诊断;

 ◆ 安装简便

    只需在被测电气设备下方安装相应的监测单元,通过铺设单根电缆挂接到监测装置的总线上即可;

 ◆ 测量准确

    采用精度及稳定性的零磁通电流传感器,通过先进的数字信号分析技术及数字通讯技术,确保相位测量的准确性,从而

    解决了介质损耗、容性电流、阻性电流等参量的精度和稳定性;

 ◆ 数据可靠

    各监测单元具备完善的自检功能,能及时判断出监测单元的工作状况并上传至服务器和用户。监测数据全部采用数字通讯方

    式传输,彻底消除工频电磁干扰或其他频干扰所导致的信号传输问题,提了监测系统的可靠性。

 ◆ 维护简单

    所有的监测单元均采用模块化结构设计,具备度的通用性和互换性,可在不影响设备运行的条件下,对包括传感器在内的

    所有部件进行维护。

 ◆ 安全可靠

    所有模块均采用工业化标准生产,具有良好的抗电磁冲击及温度突变能力。

    装置具备防腐、防风、防尘等功能,适应野外空工况

    装置采用级防水箱,全封闭设计,具有防电磁干扰功能

● 技术指标

 ◆ 电源

    电压:220V±10%

    频率:50±5%Hz

    功率:≤6W

 ◆ 环境条件

    温度:-30℃~+80℃

    湿度:<95%

   海拔度:≤1000m

产品参数

避雷器在线监测装置主要监测参数

监测参数

测量范围

测量精度

全电流

100μA~50mA

±(标准读数×5%+5μA)

阻性电流

10μA~10mA

±(标准读数×5%+5μA)

其它监测参数

监测参数

测量范围

测量精度

母线电压

35kV~1000kV

±0.5%

系统频率

45Hz~65Hz

±0.01Hz

谐波电流

3次、5次、7次、9次

±5%

谐波电压

3次、5次、7次、9次

±5%

环境温度

-40℃~+80℃

±0.5℃

环境湿度

0~100%RH

±2%


注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
