变压器铁芯接地电流在线监测装置

      T DTE-TX210变压器铁芯接地电流在线监测装置(Transformer diagnostic test equipment)可有效的对铁芯接地电流进行实时监测，具有精度、稳定性好、功能强的优势，可结合电气设备状态评价系统进行状态检修、评估、预警和风险分析，有效提变压器的安全运行水平。

产品组成原理

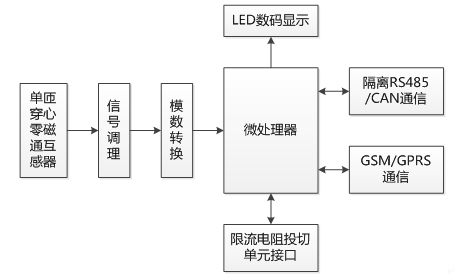

   变压器铁芯接地电流在线监测装置由穿心式电流互感器、信号采集与处理电路、通信及显示接口等组成，其组成如下图：

      变压器铁芯接地电流通过穿心式电流互感器隔离变换为小信号，经信号转换、滤波与放大等调理电路，由模数转换器变换为数字信号，微处理器经过数字滤波与运算获得铁芯接地电流；本地显示接口可显示实时接地电流，当超过报警限值时具有LED指示；装置可通过隔离RS485/CAN/GSM/GPRS通信接口（订货时选择）与状态监测系统等后台实时通信。

      装置具有限流电阻投切控制单元接口，当电流超过设定限值时自动逐档投入限流电阻（4档阻值）以降低接地电流作为应急措施，电流低于限值时自动切除限流电阻。

功能特点

变压器铁芯接地电流在线监测装置主要功能如下：

●    实时监测变压器铁芯接地电流；

●    采用5位数码管本地显示实时接地电流，具备电源、运行、通信、报警各种状态指示；

●    具有RS485/CAN/GSM/GPRS多种通信接口可选，可实现定期数据主动上传或请求应答上传；可接入状态监测系统后台或独立运行通过短信定期发送数据给运维管理人员；

●    可设置2级报警限值（预警限和报警限），电流超过预警限值时主动通过通信接口上传数据，超过报警限值时装置本地发光报警并通过通信报警；

●    具有限流电阻投切单元接口，实现铁芯接地电流的自动限制并报警；

●    装置具有内部非易失存储空间，断电不丢失数据；

●    装置具备自诊断和自恢复功能，装置异常、通信异常时报警。

      变压器铁芯接地电流在线监测装置性能稳定，功能强大，具有如下技术特点：

●    监测数据准确可靠

     装置采用电流互感器、精度模拟电路及先进的数字信号处理技术，测量范围宽（1mA~30A），精度（±1%），抗

     干扰性能好。

●    应用配置灵活

      装置具有多种通信接口，可配置接入电气设备综合监测系统，也可独立配置为通过GSM短信实现监测。

●    安装维护简单

      装置本体与电流互感器采用分体设计，专用的夹具使电流互感器可灵活安装到铁芯接地引下线上，装置本体可根据现场情况

      灵活安装至不同位置；

      装置具备完善的自检功能，可及时判断装置的状态并告警；

      可在不影响变压器运行的情况下对所有部件包括传感器（旁路铁芯接地引下线）进行安装和维护。

●    安全可靠

      穿心式电流互感器不破坏接地引下线，对变压器的安全运行无任何影响；

      所有元件均采用工业化标准生产，具有良好的抗电磁冲击及温度突变能力；

      装置采用全密封设计，具备防腐、防风、防尘、防电磁干扰等功能，能适应户外恶劣运行环境。

产品应用

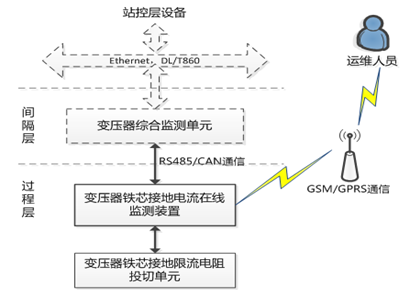

      变压器铁芯接地电流在线监测装置可适应各种环境条件下对变压器进行监测，根据不同的应用需求，装置可配置为接入变电设备综合状态监测系统、独立GSM短信实现监测、或两者结合应用。应用示意如下图：

技术指标

监测参量

通信接口

●    RS485通信接口

○波特率：1200bps~19200bps，默认9600bps；

○隔离电压2500VRms；

○总线节点数：255个；

●    CAN通信接口（RS485/CAN订货时说明）

○波特率：10kbps~500kbps，默认10kbps；

○隔离电压2500VRms；

○总线节点数：110个；

●    GSM/GPRS接口（订货时说明）

○工作频段： 4频，850 MHz/900 MHz/1800 MHz/1900 MHz ；

○GSM中英文短消息，收发号码设置10个；

○GPRS class 10，下行速率85.6 kbit/s，大上行速率42.8 kbit/s，支持TCP/IP、FTP、HTTP协议。

显示

●    5位数码管显示电流

●    电源、运行、通信、报警4位LED指示

工作电源

●    电压：85~264VAC

●    频率：47~63Hz

●    功率：≤5W

机械特性

●    装置本体尺寸：252mmХ164mmХ71mm，重量：1.8kg

●    穿心互感器：

      不含夹具：114mmХ114mmХ52mm-孔径ø55mm

      含安装夹具：140mmХ120mmХ110mm

重量：1.6kg

防护等级

●    装置本体：IP65

●    穿心电流互感器：IP68

环境条件

●    工作温度：-40℃～+65℃

●    储存温度：-45℃～+80℃

●    工作湿度：≤95%，无凝结

●    大气压力：80kPa~110kPa

●    海拔度：≤2000m

电磁兼容性能

产品型号

  Ⅰ型——有线方式

Ⅰ型变压器铁芯接地电流在线监测装置主要监测参数

Ⅱ型——无线方式

 ◆ 利用精度钳形电流传感器测量铁芯接地电流, 实现安全可靠测量。

 ◆ 采用液晶显示，阳光下可清晰显示。

 ◆ 具备波形显示及谐波分析能力，数据测量准确可靠。

 ◆ 内置日历时钟和非易失性存储器，可存储数百条测试数据。

 ◆ 内置可充电电源，可连续工作8小时。

 ◆ 装置具备蓝牙通信接口，可与平板电脑、笔记本电脑实现数据通信，配套上层设备管理软件。

 ◆ 测量范围： 5mA～10A；

 ◆ 准确度：±（2.5%×读数)。

注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。

       2.了解更多扬州市拓腾电气有限公司产品信息请进入产品中心，服务热线：0514-89792992。
