变压器油光声光谱在线监测系统

一、概述

　　PAS型变压器油光声光谱在线监测系统用于电力变压器油中溶解气体的在线分析与故障诊断，适用于110kV及以上电压等级的电力变压器、电弧炉变压器、电抗器以及互感器等油浸式压设备。PAS型变压器油光声光谱在线监测系统可定量、自动、快速地在线监测变压器等油浸式电力压设备的油中溶解故障气体的含量及其增长率，并通过故障诊断专家系统早期预报设备故障隐患信息，避免设备事故，减少重大损失，提设备运行的可靠性。该系统作为油光声光谱在线监测领域的权威产品，为电力变压器实现在线远程DGA（Dissolved Gas Analysis溶解气体分析）分析提供稳定可靠的解决方案，是电力系统状态检修制度实施的有力保障。Oil Gas Monitoring System

二、系统组成及工作原理

      Photo-acoustic spectrometry系统组成：（Transformer Gas Analyzer变压器气体分析仪）

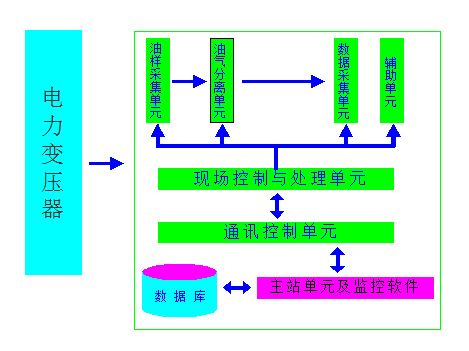

　　PAS型变压器油光声光谱在线监测系统由现场监测单元（光声光谱数据采集器）、主站单元（数据处理服务器）及监控软件组成。现场监测单元即光声光谱数据采集器由油样采集单元、油气分离单元、气体检测单元、数据采集单元、现场控制处理单元、通讯控制单元及辅助单元组成。其中辅助单元包括变压器接口法兰、油管及通信电缆等。 其组成示意图如下图所示：

工作原理：

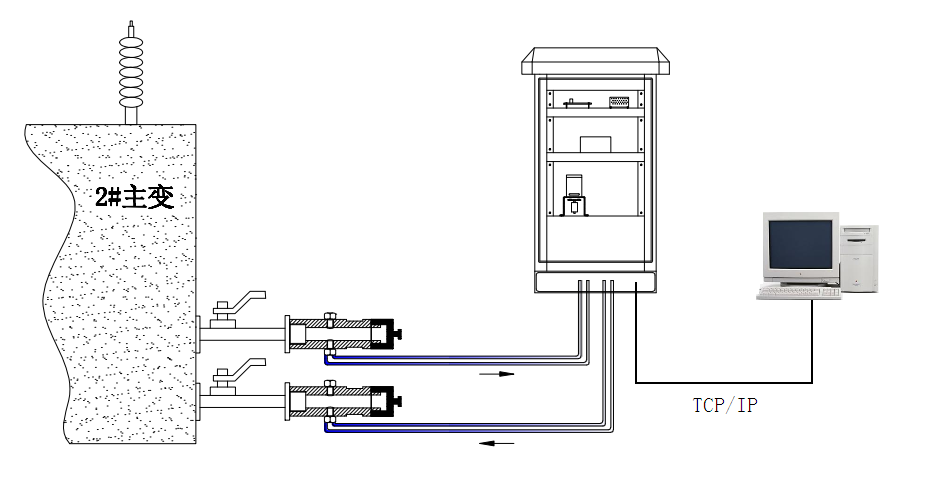

PAS型变压器油光声光谱在线监测系统工作时，采用真空差压方式将变压器油吸入到油样采集单元中，通过油泵进行油样循环；油气分离单元快速分离油中溶解气体至气室，内置的微型气体采样泵把分离出来的气样输送到光声光谱气室内；数据采集单元完成AD数据的转换和采集，嵌入式处理单元对采集到的数据进行存储、计算和分析，并通过RS485转以太网将数据上传至数据处理服务器（安装在主控室），由PAS状态监测软件进行数据处理和故障分析。如图所示

      变压器油光声光谱在线监测系统是扬州市拓腾电气有限公司推出的IOD绝缘在线监测系统的子系统之一，是德国多家公司专为中国客户研制的新一代油中溶解气体及微水在线监测系统。仪器采用了光声光谱检测技术，全中文的友好人机对话菜单界面，成功地实现在线检测变压器油中的８种特征气体及微水。它可以直接安装在变压器现场，连续自动采样，自动检测油中气体及微水。并且主控室终端电脑可以通过有线或无线的方式与其通信，获取油中溶解气体及微水的实时数据信息。

    油中气体分析（DGA）是业内公认的预防充油电气设备故障为有效的方法之一，并广泛应用于各类充油电气设备，如：油浸式电力变压器、电抗器、互感器、有载调压分接开关、断路器、充油套管的日常状态评估。

产品特点:

    ★ 快速及时现场监测：可在一个采样周期内一次性完成8种特征气体和微水的检测
    ★ 无需耗材：采用纯物理的光声光谱的分析方法，无需标气、载气等耗材
    ★ 油中微水测定：在一次测试中，可同时得到油中微水的含量，无需另加硬件，精度±1ppm
    ★ 免维护 易安装：系统安装简便快捷，减少维护工作及费用
    ★ 性能稳定：性能稳定可靠，重复性好，检测范围宽，精度
    ★ 采样周期：采样周期可设定，采样周期可设为1小时
    ★ PC上位机软件：专用的上位机软件，功能强大、使用简便
    ★ 脱气方式：先进的动态顶空平衡脱气

    ★ 精度：测量值<20ppm时，±1ppm；其他，±10%

   ★ 工作温度：-40℃ ~ +55℃

   ★ 油温: -40℃ ~ +110℃；

   ★ 湿度：10 ~ 100%RH，无凝露

   ★ 防护等级：IP56；

   ★ 净重：40Kg；

   ★ 油压：运行时，0~3bar（0~45psi）；

   非运行时-1~+6bar（-15~+87psi）；

   ★ 外壳：760×600×350mm（×宽×深）

   ★ 通讯接口：USB，RS232,RS485,Modem 及无线

   ★ 电源：90~ 250VAC,47~ 63Hz，150W

   ★ 报警输出：三路继电器常开及常闭接点，5A/250VAC;5A/30VDC

   ★ 采样周期：1 ~ 24小时
