IR-A经济型系列在线式红外温度传感器为一体化、集成式红外温度传感器具有实时响应时间快、灵敏度、非接触式、使用安全及寿命长等优点。光学系统与电子线路共同集成于不锈钢外壳内。壳体上的标准螺纹可与固定安装部位快速连接，安装便捷。同时还可加装各种选件（如独立安装支架、可调安装支架、防尘防水保护罩、吹扫保护器、冷却装置等）以满足各种工况场合的特殊环境要求。
二、主要应该范围
主要应用于石油化工、科学实验、印刷、印花、造纸、食品加工、干燥、纺织、制药、耐火材料、包装、配电柜、辊筒覆膜机、电机、窑炉、陶瓷、石墨、复合材料、半导体等难以接近、危险或快速移动物体目标的测温。本系列红外温度传感器对光亮或抛光金属物体测温效果不佳，金属表面需有涂层或粘贴耐温胶带方可达到准确的测量效果。
三、红外线测温原理
红外线是一种电磁波，波长在0.76～100μm之间，一切温度于绝对零度（－273.16℃）的物体都在不停地向周围空间发出红外辐射能量，物体红外辐射能量的大小及其波长的分布与它的表面温度有着密切的关系。因此，通过对物体自身辐射的红外能量的测量，便能准确地测出目标物体的表面温度，这就是红外辐射测温所依据的基础。红外温度传感器一般使用波长在0.8~18μm范围内的红外辐射能量。红外温度传感器是一种热电子传感器，主要由以下部件组成：
———光学系统（透镜/光谱滤波器）
———光电探测器
———电子放大器
———信号处理
辐射体发出的红外辐射，进入光学系统，经调制器把红外辐射调制成交变辐射，由探测器和电子线路将红外辐射的功率能量转化成为相应的电信号。
四、IR-A系列主要特点
1、精度：测量值±1%或±2℃
2、快速响应时间：300ms的快速响应速度
3、距离系数比：D：S=30：1
4、抗干扰性强：电源、模拟输出相互隔离，具有较强的抗电源电磁干扰功能
5、坚固的不锈钢外壳，具有耐腐蚀功能
6、测温范围广：0~1300℃
7、多种输出方式可选：4~20mA、0~5VDC、0~10VDC
8、具有信号短路和电源接反自我保护功能
五、使用注意事项：
1、被测目标的尺寸和红外温度传感器的光学特性决定了被测目标与探测头间的大距离。为了避免测量误差，被测目标应尽量充满探测头的视场。因此，应保持探测点始终小于被测物体或至少与被测目标相同尺寸。
2、传感器的镜头必须保持清洁，避免因粘有灰尘、水汽等污染物而导致测量误差甚至损坏镜头，必要时加装吹扫保护器或防尘防水保护罩。若镜头粘有灰尘，可用擦镜纸蘸无水酒精擦拭。
|
规格型号 |
4～20mA |
0～5v |
温度范围 |
|
|||
|
IR-A系列测温范围-20～1300℃ |
IR-100A |
IR-100V |
0～100℃ |
|
|||
|
IR-150A |
IR-150V |
0～150℃ |
|
||||
|
IR-200A |
IR-200V |
0～200℃ |
|
||||
|
IR-250A |
IR-250V |
0～250℃ |
|
||||
|
IR-300A |
IR-300V |
0～300℃ |
|
||||
|
IR-400A |
IR-400V |
0～400℃ |
|
||||
|
IR-500A |
IR-500V |
0～500℃ |
|
||||
|
IR-600A |
IR-600V |
0～600℃ |
|
||||
|
IR-700A |
IR-700V |
0～700℃ |
|
||||
|
IR-800A |
IR-800V |
0～800℃ |
|
||||
|
IR-900A |
IR-900V |
0～900℃ |
|
||||
|
IR-1000A |
IR-1000V |
0～1000℃ |
|
||||
|
IR-1100A |
IR-1100V |
0～1100℃ |
|
||||
|
IR-1200A |
IR-1200V |
0～1200℃ |
|
||||
|
IR-1300A |
IR-1300V |
0～1300℃ |
|
||||
|
技 术 参 数 |
光谱范围 |
8～14μm |

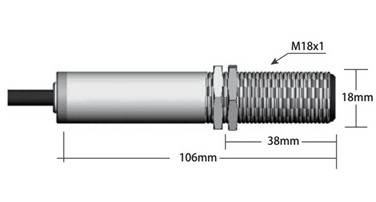

尺寸图 |
||||
|
距离系数 |
D:S= 30:1 |
|
|||||
|
响应时间 |
300ms(95 %) 50ms 8ms |
||||||
|
测量精度 |
测量值的±1%或±2℃，取大值 |
||||||
|
重复精度 |
±1%或±1℃ |
||||||
|
输出分辨率 |
0.1℃ |
||||||
|
发射率 |
0.95固定（0.01～1.00辐射率可调） |
||||||
|
电气 参数 |
工作电源 |
24V DC 二线制 |
|||||
|
电流 |
50mA |
||||||
|
输出方式 |
模拟输出 |
4~20mA 或(四线制0~5V/0-10V) |
|||||
|
数字输出 |
带液晶显示和485，RS232，USB接口，无线发射接收 |
||||||
|
基 本 参 数 |
防护等级 |
IP65(NEMA-4) |
|||||
|
环境温度 |
0~60℃ |
||||||
|
存储温度 |
-20~80℃ |
||||||
|
相对湿度 |
10~95%(不结露) |
||||||
|
外型材料 |
不锈钢304 |
||||||
|
激光瞄准 |
可外加激光瞄准（可定制） |
||||||
|
电缆长度 |
2m(标配) |
||||||
|
外型尺寸 |
M18×1 ；106mm 110mm(微波） |
||||||
|
备注 |
微波专用型号：IR-AW |
||||||
表二
|
规格型号 |
4～20mA 输出 |
温度范围 |
|
||
|
IR-A系列测温范围-20～500℃ |
IR-6010A |
-60～100℃ |
|
||
|
IR-5020A |
-50～200℃ |
|
|||
|
IR-4030A |
-40～300℃ |
|
|||
|
IR-3040A |
-30～400℃ |
|
|||
|
IR-2050A |
-20～500℃ |
|
|||
|
技 术 参 数 |
光谱范围 |
8～14μm |
尺寸图 |
||
|
距离系数 |
D:S= 20:1 |
|
|||
|
响应时间 |
300ms(95%) |
||||
|
测量精度 |
测量值的±1%或±2℃，取大值 |
||||
|
重复精度 |
±1%或±1℃ |
||||
|
输出分辨率 |
0.1℃ |
||||
|
发射率 |
0.01～1.00辐射率可调（需选购专用调试软件） |
||||
|
电气 参数 |
工作电源 |
24V DC 二线制 |
|||
|
zui大电流 |
50mA |
||||
|
输出方式 |
4~20mA |
||||
|
基 本 参 数 |
防护等级 |
IP65(NEMA-4) |
|||
|
环境温度 |
0~60℃ |
||||
|
存储温度 |
-20~80℃ |
||||
|
激光瞄准 |
可外加激光瞄准器（可定制） |
||||
|
相对湿度 |
10~95%(不结露) |
||||
|
外型材料 |
不锈钢304 |
||||
|
电缆长度 |
2m(标配) |
||||
|
外型尺寸 |
M18×110mm |
||||
|
备注 |
1 |
||||
短小型AS系列在线式红外线测温仪可以不接触目标而通过测量目标发射的红外辐射强度计算出物体的表面温度。非接触测温是红外测温仪大的优点，使用户可以方便地测量难以接近或移动的目标。
短小型IS系列在线式红外线测温仪为一体化集成式红外测温仪，传感器、光学系统与电子线路共同集成在不锈钢壳体内；易于安装，不锈钢壳体上的标准螺纹可与安装部位快速连接；同时还有各型选件（例如吹扫器、安装支架、可调安装支架、吹扫保护套等）以满足各种工况场合要求。
|
规格型号 |
4～20mA 输出 |
0～5V输出 |
温度范围 |
|
||
|
IR-AS系列测温范围-20～800℃ |
IR-100AS |
IR-1VS |
-0～100℃ |
|
||
|
IR-200AS |
IR-2VS |
-0～200℃ |
|
|||
|
IR-300AS |
IR-3VS |
-0～300℃ |
|
|||
|
IR-400AS |
IR-4VS |
-0～400℃ |
|
|||
|
IR-500AS |
IR-5VS |
-0～500℃ |
|
|||
|
IR-2050AS |
IR-25VS |
-20～500℃ |
|
|||
|
技 术 参 数 |
光谱范围 |
8～14μm |
尺寸图 |
|||
|
距离系数 |
D:S= 20:1 |
|
||||
|
响应时间 |
300ms(95 %) |
|||||
|
测量精度 |
测量值的±1.5%或±2.5℃，取大值 |
|||||
|
重复精度 |
测量值的±1℃ |
|||||
|
输出分辨率 |
±0.1℃ |
|||||
|
发射率 |
0.95/1.0固定 |
|||||
|
电气 参数 |
工作电源 |
24V DC |
||||
|
线 制 |
四、三、二线制自由切换 |
|||||
|
zui大电流 |
50mA |
|||||
|
输出方式 |
4~20mA（线性对应关系）或 0～5V |
|||||
|
基 本 参 数 |
防护等级 |
IP65(NEMA-4) |
||||
|
环境温度 |
0~60℃ |
|||||
|
存储温度 |
-20~80℃ |
|||||
|
相对湿度 |
10~95%(不结露) |
|||||
|
外形材料 |
不锈钢304 |
|||||
|
电缆长度 |
2m(标配) |
|||||
|
外型尺寸 |
M18×1，68mm 62mm(微波） |
|||||
|
备注 |
微波专用型号：IR-ASW |
|||||
IR-AS系列和IR-A系列的主要区别
|
项目 |
IR-AS系列 |
IR-A系列 |
|
温度范围 |
-20～800度可分段定制 |
-20～1300度可分段定制，标准0-500度 |
|
距离系数 |
20：1 |
可定制，标准30：1 |
|
响应时间 |
300毫秒 |
可定制，标准300毫秒 |
|
测温精度 |
测量值的±2%或±2°C取大值； 500°C-800°C温度段的精度会增大到±3.5% |
测量值的±1%或±1°C取大值 |
|
探头尺寸 |
M18×68mm |
M18×106mm |
|
其他参数两款探头一致 |
||
