IR-T型系列在线式红外温度传感器为一体化、集成式红外温度传感器，具有实时响应时间快、灵敏度、非接触式使用安全及寿命长等优点。光学系统与电子线路共同集成在不锈钢外壳内。壳体上的标准螺纹可与固定安装部位快速连接，便于安装。同时还可加装各种选件（如气管吹扫器、独立安装支架、可调安装支架、防尘防水保护罩、冷却装置等）以满足各种工况场合的特殊环境要求。红外线(Infrared Radiation)
主要应用于石油化工、科学实验、印刷造纸食品加工、干燥、纺织、制药、配电柜、耐火材料包装、滚筒覆膜机、电机等难以直接接触危险或快速移动物体的测温。
且具备信号短路和电源反接保护功能，就算偶然信号线接反了，也不会造成在线式红外测温仪烧毁。提产品的安全性和使用寿命。
IR-T系列主要特点
1、精度：测量值±1%或±1.5℃（取大值）
2、快速响应时间：300ms的快速响应速度
3、距离系数比：D：S=25：1
4、抗干扰性：电源、模拟输出相互隔离，具有较强的抗电源电磁干扰功能
5、坚固的不锈钢外壳，具有较强耐腐蚀功能，微型体积，适合于狭小空间的安装
6、测温范围广：0~1300℃
7、输出方式：4~20mA
8、具有信号短路和电源接反自我保护功能
产品参数
规格型号
4～20mA
温度范围
IR-T系列测温范围0～1300℃
IR-100T
0～100℃
IR-200T
0～200℃
IR-300T
0～300℃
IR-400T
0～400℃
IR-500T
0～500℃
光谱范围
8～14μm

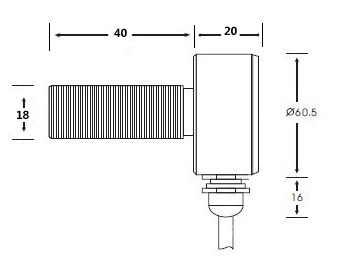

尺寸图
距离系数
D:S= 15:1（25:1）
响应时间
500ms(90%) 300ms
测量精度
测量值的±1%或±1.5℃，取大值
重复精度
测量值的±0.5%或±1℃，取大值
图一
发射率
固定0.95(0.100～1.000调节可选）
工作电源
24VDC/20mA
输出方式
4~20mA / 0-5V线性
防护等级
IP65(NEMA-4)
环境温度
0~60℃
存储温度
-20~80℃
相对湿度
10~95%(不结露)
外形材料
不锈钢304
电缆长度
1m(标配)
外观尺寸
55mm×60mm(直径)
本产品可订制 IR-T-RUT本系列产品可以定制具有485通讯 Modbus RTU 标准协议 数字化在线式红外线测温仪 (支持各种组态软件,不需订制驱动)
◆ 电源电压:5V /12V/ 24V (采用电源/信号/通讯全隔离设计)
◆ 测量范围 0~500℃(也可订制温段400~2000分段)
◆ 距离系数 20 ：1
◆ 测量精度:测量值的±1%或±2℃，取zui大值
◆ 重复性 :量值的±0.5%或±1℃，取zui大值
◆ 采样速率:300ms(90%) (也可订制50mS或更快)
◆ 辐射率：0.95
◆ 防水等级：IP65
◆ 工作环境：0-60℃，10~95%RH
◆ 激光瞄准：可外加激光瞄准（可定制）
◆ 引线长度：标准1.5米（可定制长度）
IR-TD系列数字化带液晶显示在线式红外测温仪为一体化集成式红外测温仪，传感器、光学系统与电子线路共同集成在不锈钢壳体内。 体积小，安装方便，广泛应用于烟草、加热炉、食品、橡胶、造纸、塑料、包装、涂装、电气、纺织、复合材料、设备配套。
且具备信号短路和电源反接保护功能，就算偶然信号线接反了，也不会造成在线式红外测温仪烧毁。提产品的安全性和使用寿命。
IR-TD系列主要特点
1、精度：测量值±1%或±1.5℃（取大值）
2、快速响应时间：300ms的快速响应速度
3、距离系数比：D：S=25：1
4、抗干扰性：电源、模拟输出相互隔离，具有较强的抗电源电磁干扰功能
5、坚固的不锈钢外壳，具有较强耐腐蚀功能，微型体积，适合于狭小空间的安装
6、测温范围广：0~1300℃
7、输出方式：4~20mA/0～5V线性
8、具有信号短路和电源接反自我保护功能
|
规格型号 |
4～20mA |
温度范围 |
|
|
|
IR-TD系列测温范围0～1300℃ |
IR-100TD |
0～100℃ |
|
|
|
IR-200TD |
0～200℃ |
|
||
|
IR-300TD |
0～300℃ |
|
||
|
IR-400TD |
0～400℃ |
|
||
|
IR-500TD |
0～500℃ |
|
||
|
IR-600TD |
0～600℃ |
|
||
|
IR-700TD |
0～700℃ |
|
||
|
IR-800TD |
0～800℃ |
|
||
|
IR-900TD |
0～900℃ |
|
||
|
IR-1000TD |
0～1000℃ |
|
||
|
IR-1100TD |
0～1100℃ |
|
||
|
IR-1200TD |
0～1200℃ |
|
||
|
IR-1300TD |
0～1300℃ |
|
||
|
光谱范围 |
8～14μm |
尺寸图 |
||
|
距离系数 |
D:S= 25:1 |
图二 |
||
|
响应时间 |
300ms(90%) |
|||
|
测量精度 |
测量值的±1%或±1.5℃，取zui大值 |
|||
|
重复精度 |
测量值的±0.5%或±1℃，取zui大值 |
|||
|
发射率 |
0.100～1.000调节可选 |
|||
|
工作电源 |
24VDC/20mA |
|||
|
输出方式I/V |
4~20mA / 0-5V线性 |
|||
|
*通讯接口 C |
RTU RS485输出 |
|||
|
显示方式 |
3位半 液晶显示 |
|||
|
*报警方式 |
T1触点报警 T2：电平报警 |
|||
|
防护等级 |
IP65(NEMA-4) |
|||
|
环境温度 |
0~60℃ |
|||
|
存储温度 |
-20~80℃ |
|||
|
相对湿度 |
10~95%(不结露) |
|||
|
外形材料 |
不锈钢304 |
|||
|
电缆长度 |
2m(标配) |
|||
|
外观尺寸 |
55mm×60mm(直径) |
|||
可以订做以下产品
● 在线式红外测温仪 红外测温仪探头 485通讯 Modbus RTU标准协议 数字化带液晶显示在线式红外测温仪IR-500RTUD 其它参数见IR-T-RTU
● 液晶显示带报警输出在线式红外测温仪IR-500TDT ;报警点输出：开关量输出或(低电平输出);发射率： 可调发射率
short and small短小型Ｔ系列在线式红外线测温仪可以不接触目标而通过测量目标发射的红外辐射强度计算出物体的表面温度。非接触测温是红外测温仪zui大的优点，使用户可以方便地测量难以接近或移动的目标。
short and small短小型Ｔ系列在线式红外线测温仪为一体化集成式红外测温仪，传感器、光学系统与电子线路共同集成在不锈钢壳体内；易于安装，不锈钢壳体上的标准螺纹可与安装部位快速连接；同时还有各型选件（例如吹扫器、安装支架、可调安装支架、吹扫保护套等）以满足各种工况场合要求。
|
规格型号 |
4～20mA |
温度范围 |
|
||
|
IR-TS系列测温范围-20～500℃ |
IR-2050TS |
-20～500℃ |
|
||
|
IR-100TS |
0～100℃ |
|
|||
|
IR-200TS |
0～200℃ |
|
|||
|
IR-300TS |
0～300℃ |
|
|||
|
IR-400TS |
0～400℃ |
|
|||
|
IR-500TS |
0～500℃ |
|
|||
|
技 术 参 数 |
光谱范围 |
8～14μm |
尺寸图 |
||
|
距离系数 |
D:S= 20:1 |
图三 |
|||
|
响应时间 |
300ms(95%) |
||||
|
测量精度 |
测量值的±1.5%或±2.5℃，取zui大值 |
||||
|
重复精度 |
测量值的±1℃ |
||||
|
输出分辨率 |
1℃ |
||||
|
发射率 |
0.95/1.0固定 |
||||
|
电气 参数 |
工作电源 |
24V DC |
|||
|
大电流 |
50mA |
||||
|
输出方式 |
4~20mA （线性对应关系） |
||||
|
基 本 参 数 |
防护等级 |
IP65(NEMA-4) |
|||
|
环境温度 |
0~60℃ |
||||
|
存储温度 |
-20~80℃ |
||||
|
相对湿度 |
10~95%(不结露) |
||||
|
外形材料 |
不锈钢304 |
||||
|
电缆长度 |
2m(标配) |
||||
|
外型尺寸 |
M18×1 ；40×42mm |
||||
|
备注 |
微波专用型 IR-TSW |
||||
IR-TS系列与IR-T系列的主要区别
|
项目 |
TS系列 |
500T系列 |
|
温度范围 |
-20-500度可分段定制 |
-20-1300度可分段定制，标准0-500度 |
|
距离系数 |
20：1 |
可定制，标准30：1 |
|
响应时间 |
300毫秒 |
可定制，标准300毫秒 |
|
测温精度 |
测量值的±2%或±2.5°C取zui大值 |
测量值的±1%或±1°C取zui大值 |
|
探头尺寸 |
见图三 |
见图一 、二 |
|
其他参数两款探头一致 |
||
