一、概述
拓腾电气IR-QGL全隔离抗电源、电磁干扰型在线式红外温度传感器系列为一体化、集成式红外温度传感器。具有抗微波强度尖脉冲辐射干扰、抗电源干扰、抗电磁干扰功能, 采用电源、信号、输出、全隔离技术。实时响应时间快、灵敏度、非接触式、使用安全及使用寿命长等优点。光学系统与电子线路共同集成在不锈钢外壳内。壳体上的标准螺纹可与固定安装部位快速连接，便于安装。同时还可加装各种选件（如独立安装支架、可调安装支架、冷却装置、红外专用玻璃等）以满足各种工况场合的特殊要求。
二、主要应该范围
主要适合用于附近有大功率电机、变频器频炉、微波辐射等，干扰较大、一般抗微波探头无法解决的强干扰场合。主要应用领域：微波加热设备，干燥、烘干杀菌、大型微波炉、微波真空机、红外加热设备等微波辐射干扰难以直接接触、危险或快速移动物体的测温。行业范围：农副产品加工、食品、化工、造纸、纺织、陶瓷、医疗、真空、烧结等。
三、IR-QGL系列主要特点
1、精度：测量值±1%或±2°C （取大值）
2、快速响应时间：300ms的响应速度
3、距离系数比：D：S=15：1
4、抗干扰性：电源、模拟输出相互隔离，具有抗电源、电磁干扰功能
5、测温范围广：0~800°C（可定制更特殊量程）
6、输出方式：4~20mA(二线制)或0~5VDC(四线制)(0~10VDC输出需订制)
7、具有信号短路和电源接反自我保护功能
|
规格型号 |
A:4-20mA输出 |
V:0-5V DC |
温度范围 |
价格 |
|
QGL系列0-800℃ 可定制 |
IR-QGL100A |
IR-QGL100V |
0～100℃ |
|
|
IR-QGL200A |
IR-QGL200V |
0～200℃ |
|
|
|
IR-QGL300A |
IR-QGL300V |
0～300℃ |
|
|
|
IR-QGL400A |
IR-QGL400V |
0～400℃ |
|
|
|
IR-QGL500A |
IR-QGL500V |
0～500℃ |
|
|
|
IR-QGL600A |
IR-QGL600V |
0～600℃ |
|
|
|
IR-QGL700A |
|
0～700℃ |
|
|
|
IR-QGL800A |
|
0～800℃ |
|
|
|
IR-QGL1000A |
|
0～1000℃ |
|
|
|
IR-QGL1300A |
|
0～1300℃ |
|
|
|
光谱范围 |
8～14μm |
|||
|
距离系数比 |
D:S=15：1 |
|||
|
响应时间 |
300ms |
|||
|
测量精度 |
测量值的±1%或±2℃，取zui大值 |
|||
|
重复性 |
测量值的±0.5%或±1℃，取zui大值 |
|||
|
发射率 |
0.95固定（0.100～1.000调节可选） |
|||
|
工作电源 |
24V DC (电流50mA) |
|||
|
输出方式 |
4～20mA(二线制） |
|||
|
防护等级 |
IP65(NEMA-4) |
|||
|
环境温度 |
0～60℃ |
|||
|
存储温度 |
-20～80℃ |
|||
|
相对湿度 |
10～95%（不结露） |
|||
|
外形材料 |
不锈钢304 |
|||
|
电缆长度 |
1.5m 标配，特殊规格长度可订制 |
|||
|
外观尺寸 |
M18x1 长度133m |
|||

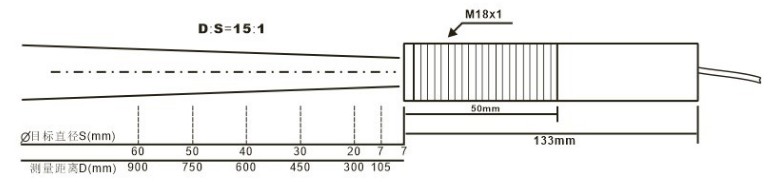

光路图（D：S=15：1）及安装尺寸图
电气安装接线
|
4-20mA二线制电流输出型 |
0-5V DC四线制电压输出型 |
||
|
引线颜色 |
功能 |
引线颜色 |
功能 |
|
红色 |
电源 DC 24V+ |
红色 |
电源DC 24V+ |
|
蓝色 |
4-20mA信号输出+ |
黑色 |
电源DC 24V- |
|
裸线 |
屏蔽 |
白色 |
0-5V DC输出+ |
|
|
|
蓝色 |
0-5V DC输出- |
|
|
|
裸线 |
屏蔽 |
