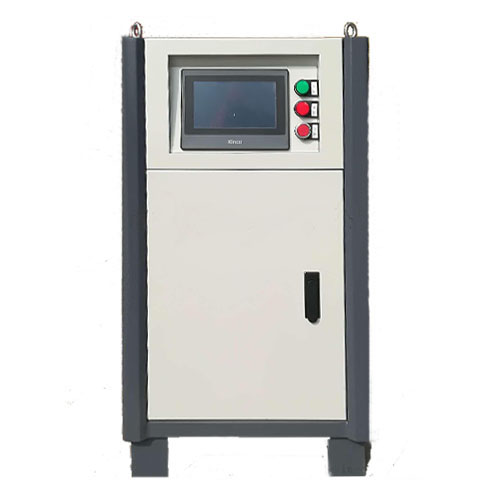

SB-BPHL 系列交流变频恒流源

产品简介

  交流恒流源又叫电流发生器、大电流发生器、电流源、稳流源,是一种宽频谱,精度稳流,低谐波、失真的交流稳流电流源。采用IGBT频开关变换和波形闭环控制技术,输出波形品质、响应速度快、动态性能好;通过多环控制,改善电源输出性能;DSP数字化控制,跟综精度,全面提电源品质。具有响应速度快、恒流精度、能长期稳定工作,适合各种性质负载(阻性、感性、容性)等优点。本恒流源是在外界电网电源产生波动或用电符合阻抗特性发生变化时仍能使输出电流保持恒定的交流电源。该电源主要应用在进行特定电流热效应应用和测试的产品和场所。如断路器、熔断器、热继电器、磁力启动器、线圈等需要实验。

产品别称

   单相系列交流恒流源|电流源|单相可编程交流恒流源|三相交流恒流源/稳流电源|三相可编程交流恒流源|可调交流恒流源

产品应用

  主要用于检测断路器、塑壳断路器、小型断路器继电器、开关、交流接触器、机械开关、电子开关、电流互感器、需要设定额定电流、动作电流、短路保护电流等生产场合。

产品特点

  ● 交流恒流源是为低压电器用户专门设计制造的,其输出电流是恒定的,输出波形为纯正弦波,可作为检测过流实验仪器。

  ● 本交流恒流源可带阻性、感性、容性负载,满足低压电器对测试电源的要求。

  ● 突出的优点,稳流精度,可根据用户使用环境有1%,0.8%,0.5%,0.3%级别。保证输出电流恒定。此前使用的大电流发生器方案由于温度变化,导线、接头和线圈的铜阻等一直在变

  ● 操作人员须经常调节调压器来恒定电流,费时费精力,而且精度是无法与本电源相比的,低压电器生产中,须对电流进行校验、老化的项目上,如热继电器动作电流的整定,空气开关热脱扣电流的测量等。

  ● 可进行不同电流等级的自动化测试(项目:电压、电流、频率、升降时间,可循环测试操作)。

  ● 频率可调范围:40-500HZ(选配),固定输出:50HZ、60HZ(更多范围内固定输出频率可根据用户需求设计)。

交流恒流源与传统交流电源的区别

产品参数

◆ 输出波形:正弦波;(失真度≤5%)

◆ 输出电流:0-额定值任意可调; (可设分档开关粗调,再加细调)

◆ 电流等级:200A、300A、500A、1000A、1500A、2000A、3000A、5000A、8000A(可按要求设定);

◆ 电压等级:3V、5V、6V、9V、10V、12V、20V、30V、50V、100V、200V、300V、400V、500V、600V、800V、1000V(可按要求设定);

◆ 输出频率:50HZ、60HZ、47-63HZ、400HZ、500HZ定频或调频(可按要求设定);

◆ 输出指示:LED数显表;(真有效值);

◆ 输入电源:AC220V±10%50Hz,大功率时为AC380V;

◆ 使用时间:长时间连续工作。环境:0-35℃,湿度≤85%。交流恒流源主要型号规格;
◆ 电源调整率 0.1%
◆ 负载调整率 < 1%
◆ 频率稳定度 定频:≤±0.01%,调频:≤±0.5%
◆ 功率因数 0.8
◆ 总波形失真度(THD) 线性负载≤3% 非线性负载≤5%
◆ 波峰因数 3:1
◆ 效率 ≥85%

◆数位频率表  解析度0.1Hz
◆数位电压表 解析度0.1V(3V以下显示为0.0,不影响电流使用)
◆数位电流表 解析度0.1A
◆数位功率表 解析度0.1W
◆功率因数 解析度0.01

◆保护装置 输出过压,输出过流,过温,EMI/EMC
◆绝缘电抗 500Vdc 20MΩ以上
◆耐压绝缘 1800Vac/5mA/1分钟
◆噪声    < 60DB at 1 meter
◆冷却装置 强制风扇制冷
◆工作温度 0℃-40℃
◆相对湿度 0-90%(非凝结状态)
◆海拔度 1500米
