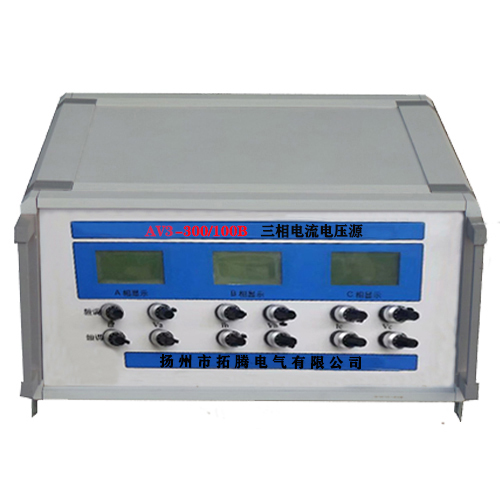

AV3系列 三相电压电流源

型号：AV3-380/10A           （AV3-120/5A）

◆主要技术参数

     1、输入AC380V 三相四线制

     2、输出电流AC 3*0~10A（三相）可定制

     3、输出电压AC 3*0~380V（三相）可定制

 AV3-380/10A三相电压电流源操作

  1、电源接通前，应断开“电源控制”开关，并将及“A相电压电流调”“B相调电压电流”“C相电压电流调”逆时针调回零位。

  2、接通电源，将“电源输入” A、B、C、N端子接入三相四线电源，然后将“A、B、C相电流输出”端子，将“A、B、C相电压输出”端子，及“开关量输入”有源接点端子用专用测试导线连至被测继电器接点

  3、电流输出：连接完毕后，合上“电源控制”开关，按下“启动”按钮，顺时针将“A相调”“B相调”“C相调”所需试验电流，然后按下“停止”按钮，再次按下“启动”按钮，即可对被测设备进行特性试验。

  4、电压输出：连接完毕后，合上“电源控制”开关，按下“启动”按钮，顺时针将“A相调”“B相调”“C相调”所需试验电压，然后按下“停止”按钮，再次按下“启动”按钮，即可对被测设备进行特性试验。

  5、电压电流输同连接完毕后，合上“电源控制”开关，按下“启动”按钮，顺时针将“A相调”“B相调”“C相调”所需试验电压，顺时针将“A相调”“B相调”“C相调”所需试验电流，然后按下“停止”按钮，再次按下“启动”按钮，即可对被测设备进行特性试验。

AV3L-380/5A三相电压电流源是我公司自行研制开发的测试产品， 它集国内外 同类产品的优点于一身， 采用数控技术，抗干扰能力强， 和上一代升流器相比， 由于采 用低功耗， 大容量的自耦调压器和导磁铁芯制作的变流器 ， 具有使出功率大， 体积小， 重量轻等优点。 主要用于热继电器， 电动机保护器， 接触器， 断路器， 空气开关， 开 关柜，保护屏校验
主要功能
◆可长时间输出 0～5A*3电流
◆可长时间输出0～380V*3电压
◆可同时串接若干只校验，提工作效率

仪器特点

◆采用美观大方的PVC面板
◆测量精度
◆功率大， 体积小， 带负载能力强
◆体积小， 重量轻， 体积只有同类产品的30%～70%，携带十分方便
◆电压电流六位半液晶显示，显示精度更，实验结果更准确

◆128*64点阵液晶显示，显示数据更直观，读数更快捷

◆仪表显示锁定功能，特别针对于互感器变比实验时能够更准确更快捷的读数

操作方面
 （1）接线完毕后，应检查一遍，看看是否有接线错误，接插件是否接触良好。
 （2） 测试过程中， 如有打火，以及开机时无任何显示等迹象，应立即关闭电源并检 查接线
 （3） 在实际接线时， 电流输出端应形成回路， 不然一起不会有电流输出 本升流器带随机输出导线， 输出外接铜导线按10A/mm2选择。
 （5） 该设备容量是按5分钟短时工作设计， 如用于批量实验，工作时间应小于2.5分 钟， 等待10分钟后， 再进行下次工作。 如做温升（30分钟-24小时）应按长 时间工作温升配置。

技术参数

1. 名称和分类
（1） 名称：三相电压电流源。
（2） 环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的III组仪器（即 可在室外环境使用
（3） 输入交流380V 三相四线， 50HZ
（4） 输出0-5A三相交流电流： 0-380v三相交流电压 出电流是标准的正弦波， 毛 刺微小， 优于电力系统要求的指标标准， 纹波系数小于0.3%
（5） 输出电流方式：有效值连续可调：
（6） 输出波形：标准正弦波
（7） 电流端输出开口电压 ≥3V
（8） 精度：各电流·电压均可平滑平稳连续调节， 精度于0.5级， 电压电流表显 示为真有效值，精度， 稳定度
（9） 电流稳定度：0.2%
（10）电流波形失真： THD1%
（11） 功率：500VA*3
 操作说明
1.电源接通前，应先断开“电源开关”,并将所有的手柄逆时针调回零位。
2. 电源输入端接上AC380V三相四线电压，然后将被测样品接到相应的电压，电流 输出端子上
3. 连接完毕后， 合上“电源开关” 并按下“启动”按钮，顺时针慢慢调节对应的电 流 ，电压。 实验结束后按下“停止”按钮。
安全注意事项
1， 为了操作人员及仪器的安全，确保以其良好接地
2， 实验准备时好先接地线，工作完毕时，后拆除地线。
3， 接入仪器的电源要求能承受10A的电流冲击。
4， 仪器与试品连接时，注意检查各个接线是否错误，以免因接线错误造成设备损坏。
5， 设定过流保护的电流值大应不超过仪器额定输出电流值
6， 在通电情况下， 不得拔插任何接线。

       AV3L-400/500A三相电压电流输出源（长时间输出型），主要用于对各种开关柜，断路器，热继电器及电动机保护装置，母排进行整定、校验。由于它设计合理，操作方便，输出功率大，被广泛用于电力系统、铁路、石化、冶金和矿山等企业的电气试验现场。

      三相电压电流输出源（长时间输出型），主要用于对各种开关柜，断路器，热继电器及电动机保护装置，母排进行整定、校验。由于它设计合理，操作方便，输出功率大，被广泛用于电力系统、铁路、石化、冶金和矿山等企业的电气试验现场

◆主要技术参数

     1、输入AC380V 三相四线制

     2、输出电流AC 3*0~500A（三相）

     3、输出电压AC 3*0~400V（三相）

主要用于长时间工作情况下使用

AN3L-400/50A   AV3L-500/100A
