SBNDH-B耐电弧试验仪|高电压小电流试验仪

产品简介

      耐电弧测试仪是我公司根据《GB/T 1411-2002干固体绝缘材料耐电压、小电流电弧放电的试验》、IEC 61621-1997及ASTM D495设计、制造的，并符合JEC 149、UL 746A等试验方法的试验仪器。本仪器是在相距6.35mm的两钨棒电极上，由间隙到连续施加12.5kＶ电压和10～40mA工频电弧电流，使试样表面经受逐渐严酷的燃弧条件，从而较细地分辨出材料的耐电弧性，以从电弧产生至材料破坏所经过的全部时间作为评定结果。它广泛应用于电机、电器和家用电器等行业的电工用塑料、树脂胶、云母、陶瓷、玻璃、纸板和绝缘漆等绝缘材料的耐电弧性能评定。

产品功能

1、开机调压器自动回零、压回路自动分闸。

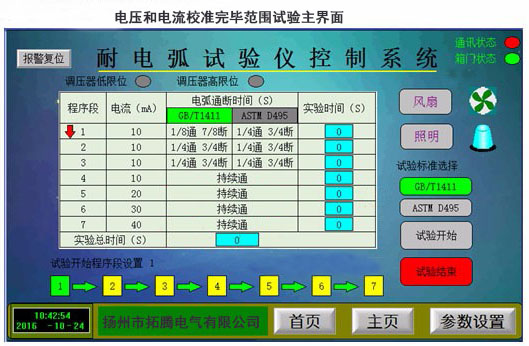

2、超大尺寸触摸显示屏，8寸分辨率TFT，图形化界面，触摸式交互操作。

3、试验全过程一键完成，升压过程、电弧通断、各阶段电弧电流大小全程智能化自动控制。内置IEC和ASTM两套程序，试验和校准方便。

4、自动测量电弧压电压、压电流，并在8寸触摸屏上以曲线图形式实时显示。

5、进度条实时显示试验的耐电弧时间、阶段进度、总进度。

6、按照新国标的要求，设计了新的电极架。该新电极架可以精确调节电极尖端对试样压力为0.5±0.05N；可以使两电极精确对准；可以精确调节电极间距离、夹角，使各参数完全符合标准要求。

7、试验各阶段按国标规定自动进行。

产品参数

1、输出电压：AC12.5 kＶ。

2、zui大输出功率：2kVA。

3、压电压测量范围：0.0kV～20kV。

4、电压测量误差：≤2％。

5、压电流测量范围：量程0.0mA～100mA，测量分辨率：0.1mA。

6、电流测量误差：≤5％。

7、耐电弧性时间范围：1～420S，到达zui大时间值自动终止试验。

8、电弧通断时间误差：小于±5mS。

9、时间准确度：1%。

10、电极距离： （6.35±0.1）mm（IEC）

                        （6.0±0.1）mm（ASTM）

11、对试样压力：0.5±0.05N。

产品安全防护

四、安全防护措施：

1、超压保护。

2、过流保护。

3、短路保护。

4、安全门开启保护。

5、软件误操作保护。

产品使用环境

1、输入电压：AC 220V±10% ， 50Hz±5%。

2、工作环境：温度：0～40℃，湿度：＜85% 。

3、仪器使用环境应干燥通风，无粉尘、无腐蚀性气体、无影响耐电压强度及引起沿面漏电爬弧的化学物质。
