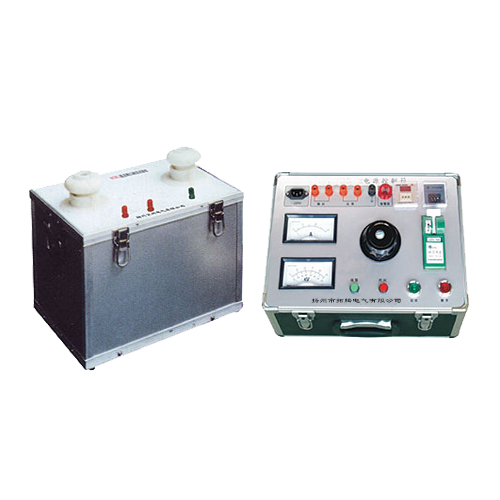

TE-SAT系列主要用于10kV、35kV压断路器的交流耐压试验是鉴定断路器绝缘强度的方法。一般在现场进行对地耐压试验，根据以往经验，瓷柱式断路器断口间隙较短，如有杂质或受潮存在，对地耐压试验损坏瓷瓶问题。故提出了进行断口间耐压试验的要求，该装置的压干式试验变压器采用绕组中间接地的方式，试验变压器按双羊角结构设计，变压器两端输出的压直接施加于真空开关断口两端。避免了采用传统方式即真空开关断口一端施加压，一端接地。使固定瓷瓶容易损坏的问题。
额定容量：2 kVA或5kVA；允许连续进行时间：30 min 输出电压60kV或100kV；电源电压：~220V 50Hz；外形尺寸及重量：压室300×380×330（mm）23 kg；控制箱350×400×200（mm）17 kg
|
规格型号 |
TE-SAT-10KV |
TE-SAT-35KV |
|
|
试验电压 |
50KV |
100KV |
|
|
变比 |
1:250 |
1:500 |
|
|
功率 |
3KVA |
5KVA |
|
|
测量精度 |
1.5% |
||
|
电源 |
AC 220V ±10% |
||
|
重量 |
控制箱 |
18KG |
|
|
试验变压器 |
28KG |
38KG |
|
