产品简介
TEYL压标准电容器是根据国家机械行业标准《JB1811-92压缩气体标准电容器》的技术要求设计的，并符合国际IEC标准的计量器具。是电压实验室中一种必不可少的测量设备，它具有很多重要的功能。在测量电桥电路中，它作为电容标准来测量电缆、套管、绝缘子、变压器、电容器及绝缘材料的电容值及介质损耗角tanδ;在分压器电路中，由于其低损耗和电容电压的度稳定性，常被作为压电容器，用于测量电压互感器的比值差和相角差;另外，在某些条件下，它还可以在局部放电测量回路中作为压耦合电容器。他具有介质损耗小、电容量及介损极其稳定，环境温度对其影响小等特点。广泛应用于电力系统，科研机构和变电所，发电站、计量站及实验室.
一、产品用途
用于工频交流电压测量电路中作为标准电容；
用于压分压器的压电容；
用于局部放电测量回路的耦合电容。
二、主要使用条件及技术性能
标准电容器符合标准JB/T1811—1992《压缩气体标准电容器》。
a) 环境温度：-10～+45℃。
b) 海拔≤1000m。海拔于1000m时，另行说明。
c) 湿度：户内不大于75%；户外允许达100%。
d) 电容偏差：±3%
e) 电容器损失角正切（tgδ）在50Hz，额定电压下，≤1×10-4。
f) 电容温度系数绝对值应不于3×10-5/K。

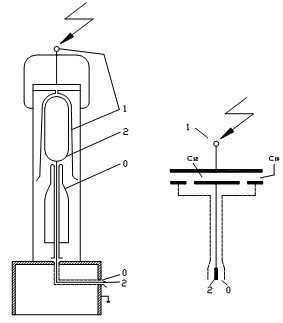

三、结构简介
a) 电极由低压电极、屏蔽、接地电极组成，并构成双屏蔽系统；
b) 外壳为绝缘筒；
c) 内部充压缩的SF6气体。
四、型号说明
第1、2个字母-TE表示企业
第3个字母—Y表示标准电容器。
第4个字母—L表示内充SF6气体。
第1个数字—表示额定电压kV。
第2个数字—表示额定电容pF。
产品部分选型
|
型号 |
额定电压(Kv) |
标准电容(PF) |
外形尺寸(Mm) |
重量(Kg) |
|
TEYL1-1000 |
1 |
1000 |
300×350×400 |
15 |
|
TEYL10-50 |
10 |
50 |
45×45×90 |
0.5 |
|
TEYL100-50 |
100 |
50 |
260×260×800 |
20 |
|
TEYL100-100 |
100 |
100 |
420×420×1300 |
40 |
|
TEYL150-50 |
150 |
50 |
420×420×1300 |
40 |
|
TEYL150-100 |
150 |
100 |
420×420×1300 |
45 |
|
TEYL200-50 |
200 |
50 |
1100×1100×1850 |
90 |
|
TEYL200-100 |
200 |
100 |
1100×1100×1850 |
100 |
|
TEYL250-50 |
250 |
50 |
1100×1100×1850 |
100(110) |
|
TEYL300-50 |
300 |
50 |
1500×1500×2500 |
190 |
|
TEYL500-50 |
500 |
50 |
1800×1800×3200 |
400 |
|
TEYL600-50 |
600 |
50 |
1800×1800×3900 |
500 |
|
TEYL800-50 |
800 |
50 |
2200×2200×6000 |
1500 |
|
型 号 |
额定电压 kV |
标准电容 pF |
外 形 尺 寸 mm×mm |
底 座 尺 寸 mm×mm×mm |
重 量 kg |
|
TEYL20-50 (100) |
20 |
50 (100) |
Φ130×300 (H) |
Φ220×150 (H) |
6 |
|
TEYL30-50 (100) |
30 |
50 (100) |
Φ130×400 (H) |
Φ220×150 (H) |
10 |
|
TEYL40-50 (100) |
40 |
50 (100) |
Φ150×500 (H) |
Φ220×150 (H) |
15 |
|
TEYL50-50 (100) |
50 |
50 (100) |
Φ150×600 (H) |
Φ220×150 (H) |
20 |
|
TEYL100-50 (100) |
100 |
50 (100) |
Φ200×900 (H) |
Φ270×170 (H) |
35 |
|
TEYL150-50 (100) |
150 |
50 (100) |
Φ240×1100 (H) |
Φ320×170 (H) |
50 |
|
TEYL200-50 (100) |
200 |
50 (100) |
Φ280×1350 (H) |
Φ360×170 (H) |
80 |
|
TEYL250-50 (100) |
250 |
50 (100) |
Φ320×1600 (H) |
1000×1000×200 |
150 |
|
TEYL300-50 (100) |
300 |
50 (100) |
Φ360×1900 (H) |
1500×1500×250 |
200 |
|
TEYL400-30 (50) |
400 |
30 (50) |
Φ450×2500 (H) |
1800×1800×300 |
300 |
|
TEYL500-30 (50) |
500 |
30 (50) |
Φ500×2800 (H) |
2000×2000×300 |
450 |
|
TEYL600-30 (50) |
600 |
30 (50) |
Φ500×3000 (H) |
2300×2300×300 |
500 |
备注：以上尺寸、重量均为近似值，仅作参考。
