T-WL502电缆故障闪测仪

产品概述

      多次脉冲电缆故障测试仪用于检测电缆的阻泄漏故障、闪络性故障、低阻接地和断路故障。

产品特点

 1.可测35kV及以下等级所有电缆的、低阻故障,适应面广。

 2.仪器采用嵌入式工控机的新技术和“八次脉冲法”测试技术。同时还具有冲击压闪络法和低压脉冲法。

 3.故障呈现出类似低压脉冲短路故障波形特征,易判读。

 4.具有方便用户的软件和全中文菜单以及荧屏触摸按键操作。按键定义简单明了。测量方法简单快速。

 5.检测故障成功率、测试方便。

 6.亮度、大液晶屏作为显示终端,可在阳光直射的环境中清晰地观察屏幕波形。仪器具有强大的数据处理能力和友好的显示界面。

 7.具有手写板功能,在波形存储时可以将现场测试的人员、地点及故障特点、测试过程等信息直接手写输入到所保存的文档中。

 8.具有压保护措施,测试仪器在冲击压环境中不会死机和损坏。

 9.具有标准打印机USB接口。

 10.操作简单,可靠性。

 11.无测试盲区。

 12.内置聚合物锂电池电源,可在无电源环境测试电缆的开路及低阻短路故障。

产品参数

 1) 可测35KV以下等级所有电缆的、低阻故障,适应面广。

 2) 脉冲产生器承受冲击压:不低于45KV

 3) 数据采样速率: 200MHz

 4) 测试距离:>16Km

 5) 无测试盲区

 6) 读数分辨率:0.1m

 7) 系统测试精度小于20cm

 8) 测试电缆长度设有:<1Km (短距离);<3Km(中距离);>3 Km(长距离)三种 (测试低压脉冲幅度:约400VP-P)

 9) 八次脉冲发送及故障反射信号自动显示,同时显示电缆开路全长波形。使得故障特征波形的表示简单。所有的阻故障波形有一种,即类似低压脉冲法的短路故障波形。自动显示故障距离。没有测试盲区。

 10) 具有多次测试波形储存功能:能将现场测试到的波形按规定顺序方便地储存于仪器内,供随时调用观察。

 11) 能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比。

 12) 内置聚合物锂电池电源:充满电后可工作10小时。适合现场测试要求。亦可外接交流电源工作。

 13) 工作条件: 温度-35℃~+45℃,相对湿度 90%,大气压力750±30mmHg。

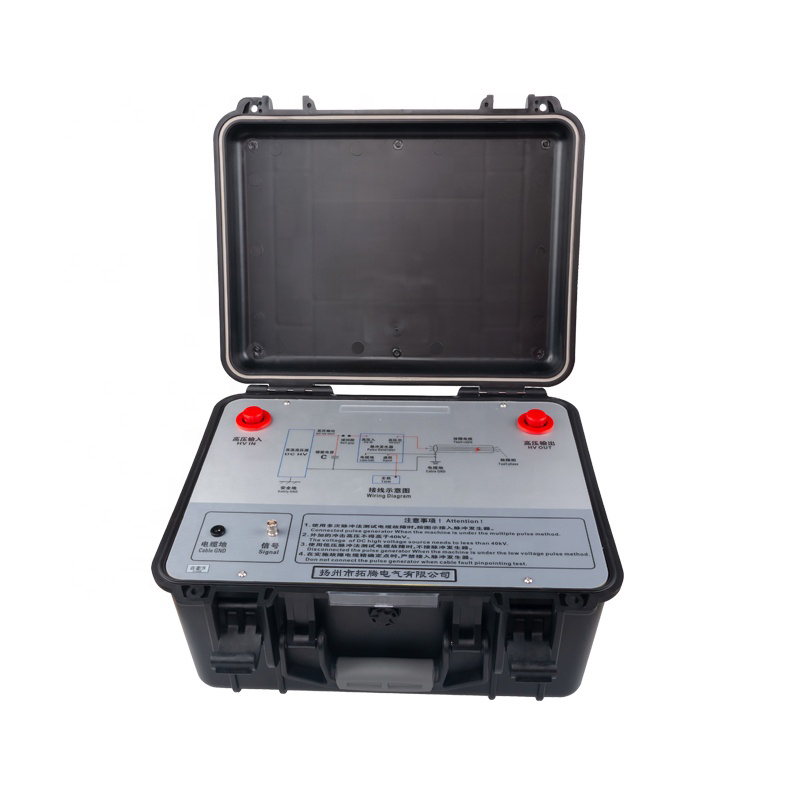

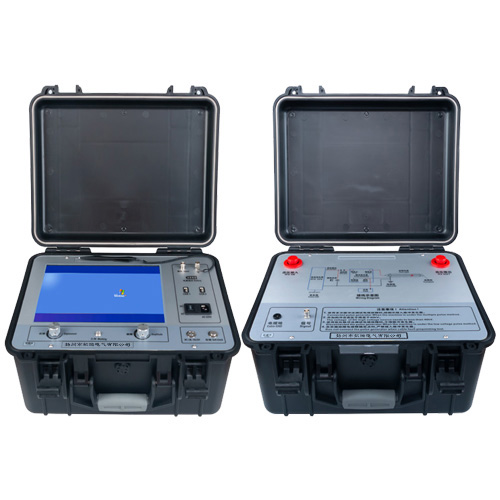

产品图片
