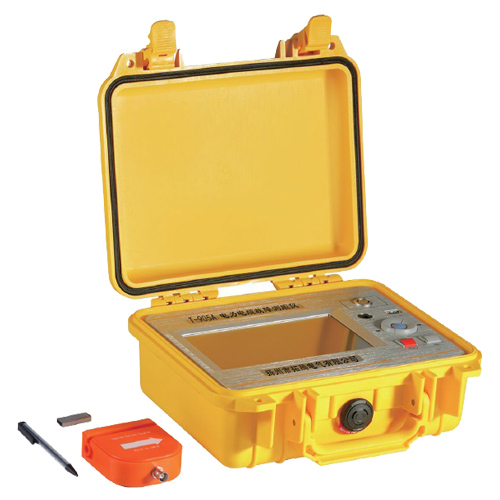

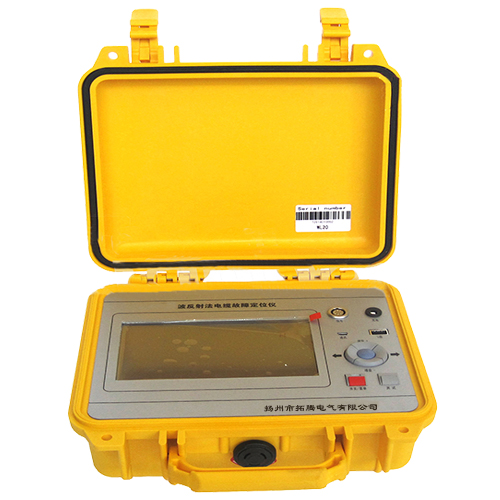

T-20电力电缆多次脉冲故障测试系统

产品简介

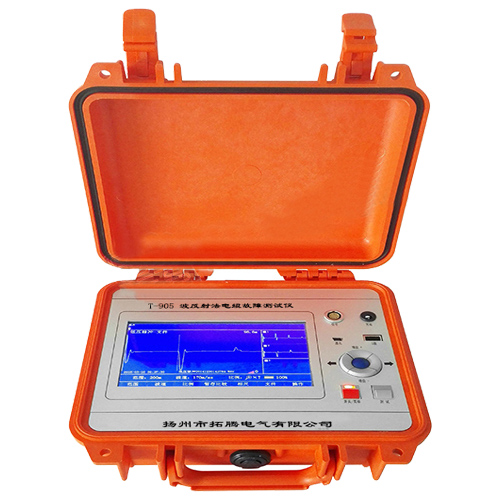

      T-905多次脉冲法电缆故障测试仪代表目前国内电缆故障测试领域的水平,其技术达到了国际水平,在国内处于绝对地位,较大的超越了其它多种类型的电缆故障测试设备。T-905多次脉冲法电缆故障测试系统是扬州拓腾电气在二次脉冲法电缆故障测试采样技术基础上精心研发的又一款、进的电缆故障定位装置。简化了电缆故障定位的复杂性及难度,提出了更新颖的电缆测试方法及手段,实现了更快捷简便的故障波形判断方式,达到了电缆故障定位革命性的改变!

   本仪器在低压脉冲方式下可单独使用;在脉冲电流方式下需要和高压信号发生器配合使用;在测距完成后须使用数字式多功能电缆故障定点仪进行精确定点,它们共同组合成一套高性能的,能够提供多种创新特性的电缆故障查找系统。

功能特点

1、多种测距方法:

   • 低压脉冲法:适用于低阻、短路、断线故障的精确测距,还可用于电缆全长及中间接头、T型接头、终端头的测量,以及波速度的校正。

   • 脉冲电流法:适用于高阻、闪络型故障的测距,使用电流耦合器从测试地线上采集信号,与高压部分完全隔离,安全可靠。

   • 多次脉冲法:世界上进的测距方法,是二次脉冲法的改进。波形明确易于识别,测距精度高。

2、200MHz实时采样:

   • 国内同类仪器采样频率,与国际水平接轨。

   • 提供0.4m的测距分辨率,测量盲区小,对近端故障和短电缆特别有效。

3、触摸操作和机械按键两种操作方式

   • 触摸按键,操作更加灵活,具有手势操作功能。

   • 可以对光标进行拖拽,双击操作,定位更加简单、方便。

   • 兼容机械按键操作,五向按键,操作更加人性化。

4、LED大屏幕彩色液晶显示,界面友好:

   • 波形清晰,尤其在多次脉冲测试中,多个波形以不同颜色同时显示,更易于识别。

   • 7寸大屏幕液晶,160°可视角度,显示内容丰富、直观。

   • 功能菜单简单实用,功能强大。

5、画中画暂存显示功能

   • 界面显示采用画中画方式,由一个主窗口和三个暂存窗口组成,可同时查看三个暂存波形,使波形比较功能更加简单、直观、方便。

6、嵌入式操作系统

   • 设计采用嵌入式操作系统Microsoft Windows CE 6.0+ARM9的结构设计,稳定的软件设计,更高的处理速度。

   • 专用的软件管理平台,完成软件升级、备份、还原等功能,使软件维护更加方便。

7、标尺功能

   • 可以设置1个起点,10个接点,1个故障,1个全长。直观显示电缆的基本情况

   • 屏幕同时显示标尺和测试波形,使分析电缆波形更直观、更易懂。

8、波形存储、计算机联机通讯:

   • 可在机内存储大量波形。

   • 使用U盘进行波形数据的导入导出。

   • 可以和计算机(台式机或笔记本机)连接,进行联机通讯。

   • 提供计算机后台管理软件,对U盘转储的数据或联机数据进行数据管理。

9、电源管理:

   •  仪器在2分钟内没有任何操作时,将减弱背光;10分种没有操作,将自动关机,以减少电量消耗;当电池欠压时,仪器也将自动关机,以保护电池。

   • 内置聚合物锂离子电池,配有专用锂电池充电器,提供可靠的充电方式。

   • 工作时间长:使用充满电的聚合物锂离子电池,仪器能连续工作5小时以上(电池老化后使用使用时间会缩短)。

10、坚固机壳,质轻便携。

主要参数

 1、工作模式:低压脉冲、脉冲电流、多次脉冲。

 2、信号增益调节范围:70dB。

 3、低压脉冲发射电压:32V。

 4、分辨率:0.4m。

 5、分辨率:0.4m。

 6、采样频率:200MHz实时采样。

 7、测距范围:100km。

 8、测距盲区:2m。

 9、通讯接口:USB。

 10、电源:聚合物锂离子电池组,标称电压7.4V。

 11、按键:采用丹麦进口按键,可靠性不小于1千万次。

 12、电池供电时间:使用充满电的聚合物锂离子电池,可以连续使用5小时以上(随着电池的老化,连续使用时间会相应缩短)。

 13、充电器:输入AC220V,50Hz,充电电流2A,充电时间8小时。

 14、体积:274×218×81mm

 15、质量:3.5kg

 16、使用条件:

 温度:-10℃~+40℃;

 湿度:5%~90%RH(25℃);

 海拔:h<4500m。

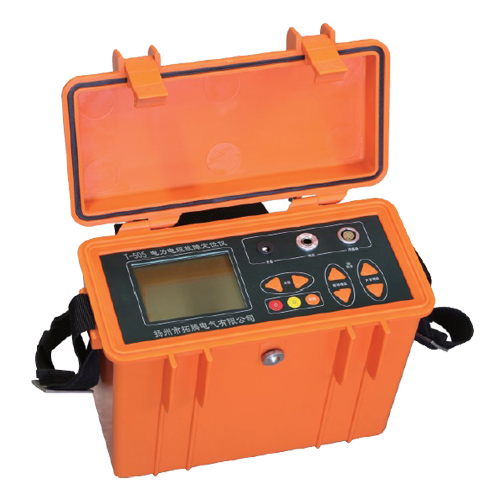

T-D505/T-D505A电力电缆故障定点仪

  T-D505电力电缆故障定点仪,配合高压信号发生器使用,提供先进的声磁波形显示的声磁同步法,对故障点进行精确定点。

功能特点

 1、声磁同步接收,抗干扰能力强。

 2、声磁信号波形显示,信号和噪声易于区分。

 3、光标测量声磁延时,精确判断故障点的远近。

 4、可根据磁场波形的初始极性,在定点的同时进行路径探测。

 5、高性能抗噪耳机监听。

 6、大屏幕液晶显示,界面友好、简单易用。

 7、内置大容量锂离子电池供电,配快速充电器。

 8、电源管理:根据不同功能开启不同的电源通路,尽量减小功耗;若15分钟没有任何操作,仪器将自动关机;电池欠压时也将自动关机,以保护电池。

 9、高防护等级,小巧便携。

主要参数

1、声磁同步定点功能:

  » 声音信号通频带:中心频率400Hz,带宽200Hz。

  » 信号增益:80dB。

  » 定点精度:0.1m。

2、电源:

  » 电池:18650锂电池×2

3、显示方式:LCD 320×240点阵大屏幕液晶。

4、体积:270mm×150mm×210mm。

5、质量:1.5kg。

6、使用条件:温度:-10℃-40℃,湿度5-90%RH,海拔<4500m

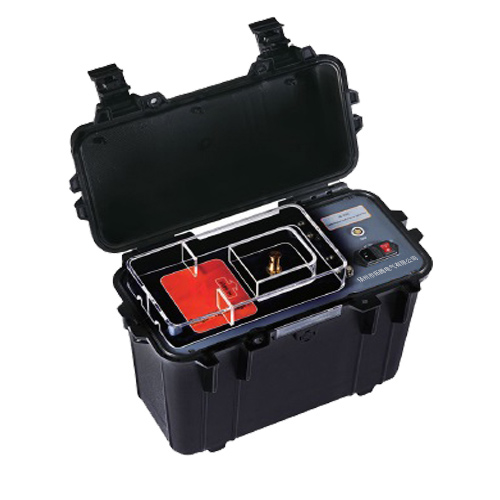

T-S300多次脉冲耦合器

 用途:

     ➤ 用于向故障电缆耦合多次脉冲测距信号。

■   特性:

     ➤ 多次脉冲测距技术。

     ➤ 脉冲平衡技术,使测距波形区分更明显易于定位。

     ➤ 高压隔离防护,安全可靠。

     ➤ IP65防护。

■   性能指标:

     ➤ 输入脉冲电压:≤32KV

     ➤ 输入脉冲能量:≤4kJ

     ➤ 测试脉冲电压:300Vpp

     ➤ 电源:AC220V,50Hz

     ➤ 体积:419×320×341mm

     ➤ 质量:10kg

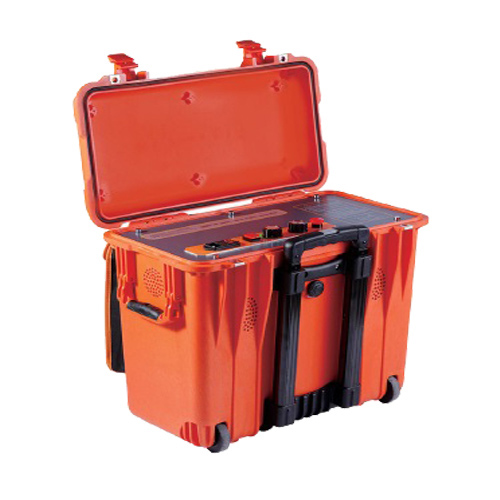

T-S一体化直流高压发生器

■  用途:

      对故障电缆施加脉冲高压使故障复现,用于故障测距和定点

■  系列化:

       T-S3204:0-32kV,4μF电容,储能2000J

       T-S3202:0-32kV,2μF电容,储能1000J

     ➤ T-S1010:0-10kV,10μF电容,储能500J

■  特性和指标:

    ➤  便携性:高档高防护便携机箱,配置拉杆和机轮

    ➤  安全性:一体化设计,电容内置,无高压外露,断电自动放电

    ➤  放电方式:手动、周期、直流

    ➤  电源:AC220V,50Hz

    ➤  体积:500×280×450mm

    ➤  质量:18kg


      低压脉冲方式和多次脉冲方式:初始测试时选择的范围应大于电缆全长至少几百米,如电缆全长为1400m,则应选择3000m范围,而不应选择1500m。若发现可疑点较近,为了得到更高的测距分辨率,可以适当将范围缩小。

      脉冲电流方式:初始测试时选择范围应大于等于电缆全长的3倍。如电缆全长为200m,则应选择800m测试范围。若发现可疑点较近,为了得到更高的测距分辨率,可以适当将范围缩小

波反射法/脉冲反射法 低压脉冲反射法   脉冲电流法 直流高压闪络(直闪法)和冲击高压闪络(冲闪法)  二次脉冲法 三次脉冲法 稳定弧反射法

高压电桥法 低压电桥法 高压电桥法


                                                   故障性质和测试方法按下表判断和选择表



故障性质



测试方法

1

低阻/短路故障

兆欧表测量:0

万用表测量:< 200Ω

低压脉冲法

2

断线故障

导体不连续

3

高阻故障

兆欧表测量:>0

或:

兆欧表测量:0

万用表测量:≥ 200Ω

脉冲电流法

多次脉冲法

4

闪络故障

兆欧表测量:达到正常绝缘水平

耐压试验:不通过
