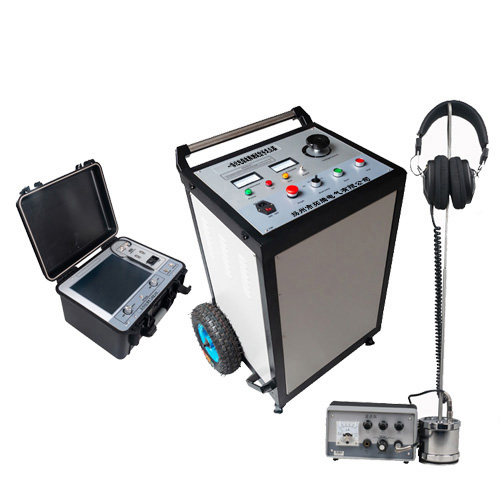

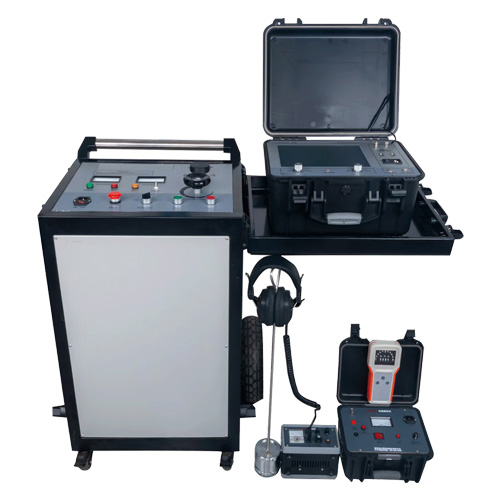

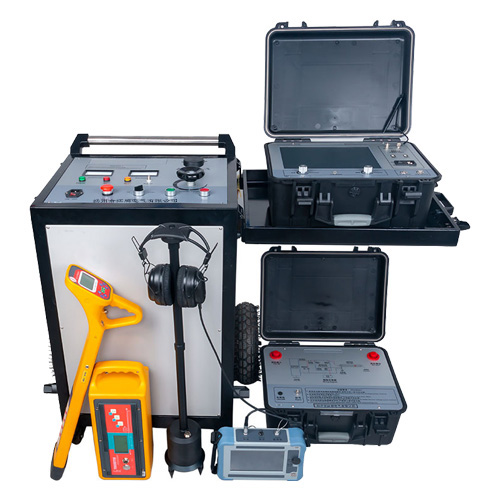

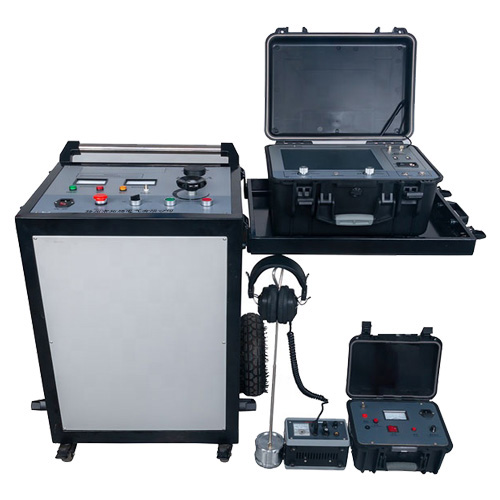

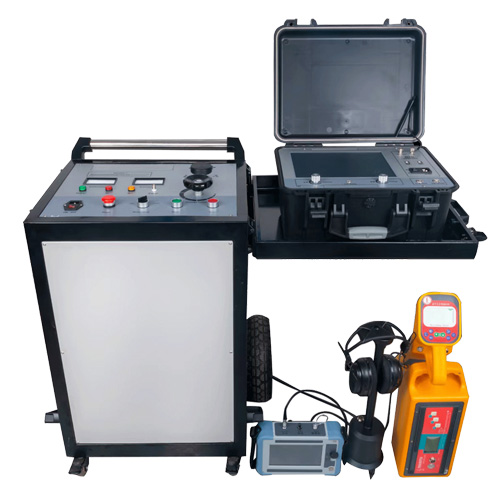

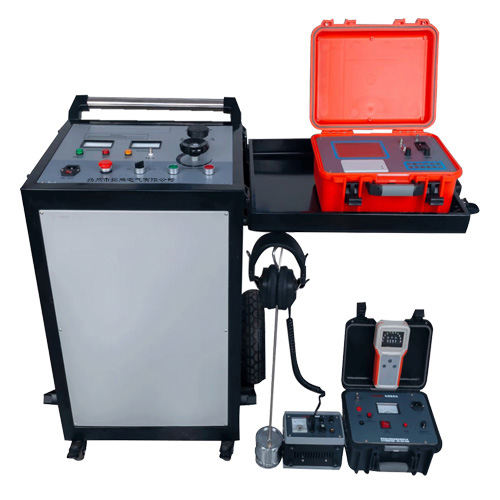

一体化电缆故障测试信号发生器

产品概述

      一体化电缆故障测试信号发生装置是由直流高压信号发生设备、中压脉冲续弧设备、二次脉冲耦合设备、脉冲电流耦合设备、组合式脉冲电容等共同组成,配合行波法或阻抗法电缆故障测试设备、声磁同步法或跨步电压法精确定点,可用于探测各种电压等级电力电缆的高阻、低阻、开路或闪络性等主绝缘故障和高压单芯电缆护层故障。系统为组合式结构,接线简单,操作方便,波形更容易理解与分析。

产品特点

  ➤ 组合式一体化设计,集成度高。由直流高压信号发生设备、中压脉冲续弧设备、二次脉冲耦合设备、容量可转换组合式脉冲电容等共同组成。

  ➤ 可输出直流电流、高压脉冲、脉冲电流信号与二次脉冲信号等,即可与行波法故障测距设备配合,选用脉冲电流法或多次(二次、三次)脉冲法测量电缆主绝缘故障的距离,也可作为阻抗法测距设备的电源,选用直流电阻法测量电缆主绝缘接地故障与护层接地故障的距离。

  ➤  可作为声磁同步法与跨步电压法故障精确定点仪的高压脉冲电源。

  ➤ 脉冲电容为组合式,容量可转换。通过高压电容串并联,组合成三种电容容量,分别对应8kV、16kV、32kV三档高压脉冲输出,以保证每个电压档位下单次放电脉冲能量的大小、适应不同电压等级、不同类型的电缆故障探测。

  ➤ 具有直流输出、单次放电、周期放电三张高压输出方式。

  ➤  放电装置内置,并由继电器控制,可通过时间继电器调整周期放电的时间间隔。

  ➤ 具有故障转换功能。通过直流或脉冲的方式,即可把高阻故障转换成故障电阻相对较低的故障,也可适当提高金属性死接地故障的电阻值,以利于故障的测距与精确定点。

  ➤  一体化组合式结构,测试线只需一根同轴电缆,简化了测试接线,降低了故障探测的难度,大大提高了故障探测的速度与成功率。

  ➤ 附件包安装在设备的后面板上,易于附件的管理,防止丢失或遗忘附件。

  ➤ 为保证设备及人身的安全,系统专门设计了接地保护功能。当系统发生接地不良时,高压不能启动;当系统发生异常时,可通过操作面板上的‘急停’按钮,迅速切断高压输出并安全接地。

产品参数

  ■ 电    压:8/16/32kV 三档    0-35KV单档

  ■  电    容:4/16/64μF三档    2/4μF单档

  ■  功    率:冲击功率2000W    放电功率2048J

  ■ 方    式:周期/单次/直流

  ■ 冲击时间:1~10秒/手动

  ■ 过温保护:85℃

  ■ 体       积:520L×360W×950H

  ■ 重       量:98kg



 I

直流高压输出

冲击电容

 0~8KV负极性 输出电流:152mA

44μF     输出能量1408焦耳

 0~16KV负极性 输出电流:76mA

11μF     输出能量1408焦耳

 II

 0~16KV  负极性  输出电流:152mA

16μF  输出能量2048J焦耳

 0~32KV  负极性  输出电流:76mA

4μF  输出能量2048J焦耳

 III型

 0~8KV负极性  输出电流:304mA

64μF   输出能量2048焦耳

 0~16KV负极性 输出电流:152mA

16μF   输出能量2048焦耳

0~32KV负极性 输出电流:76mA

4μF    输出能量2048焦耳

 其它规格

可与公司 波反射法电缆故障定位仪  电缆故障声磁定点仪等组成不同的智能电缆故障定位系统
