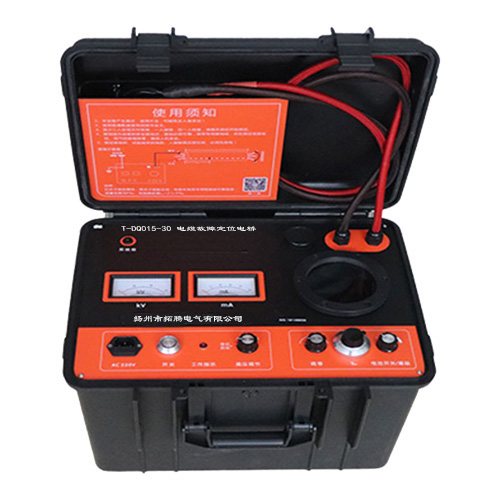

电缆故障定位电桥

产品概述

     T-LB15 电缆故障定位电桥是基于 MURRAY 电桥原理而设计,可用于敷设后各种电线电缆的击穿点及没有击穿但绝缘电阻值偏低的缺陷点的定位,也是高压电缆护套故障定位最有效的方法。

功能特点

   1 、直流耐压试验:可输出 5KV 、 1 5kv 直流电压,可用于低压电缆直流耐压试验。

   2 、烧穿故障点:烧穿及降低高阻及闪络型故障点的电阻。

   3 、故障预定位:利用电桥原理进行预定位,四端电阻测斌法避免了引线电阻引入的误差。

   4 、适用范围广:适用于 380V 一 22OkV 高、中、低压电力电缆的故障预定位;适用于 35kV 一 220kV 电缆外护套故障的预定位;无金属屏蔽的单芯绝缘电线电缆;敷设后电缆的高阻击穿点,特别是难以烧成低阻的线性高阻击穿点,如电缆中间接头的线性高阻击穿; PVC 聚氯乙烯绝缘电缆,没有良导体回流的电缆,超高压电缆金属护套缺陷点,仅有钢带恺装的电缆的故障定位;尚未击穿,但电阻偏低的缺陷点,如用兆欧表发现电缆阻值较低,但运行电压下不击穿的绝缘缺陷点

   5 、电桥平衡法没有盲区:可有效判断短电缆( 1m 一 40m )故障及靠近端头的击穿点,是脉冲反射法的有力补充,粗测结果可靠性高。

   6 、电桥法仅仅要求线芯电阻的均匀性因而适用于:波特性不好的电缆(如介质损耗很大的 PVC 电缆)、没有良导体回流的电缆、超高压电缆金属护套缺陷点的定位、仅有钢带恺装的电缆,以上故障只能用电桥法定位。

   7 、定位温和,无额外击穿电缆的风险。

   8 、解决疑难故障:有效解决波传播特性不好的 PVC 聚纵乙烯电缆、无铜屏蔽电缆故障的主要手段,能有效解决稳定型高阻(泄漏型)缺陷等脉冲反射反射法无法探测的故障,同时具备电缆故障转换仪可将疑难的高阻故障转换为低阻故障。

   9 、设备采用开关电源构成高压恒流源,内含高灵敏度检流计,解决了电源对电桥平衡干扰的难题,电源与电桥合为一体。

  10 、采用高灵敏度放大器及检流计指示平衡,与比例电位器构成平衡电桥。

  11 、安全性:面板上的操作钮处于地电位,通过绝缘杆操作电桥,安全可靠:测试线采用特别设计的双芯高压橡皮测量电缆,铜网编织屏蔽层可靠接地,使用安全。

  12 、精度高:电桥采用四端电阻测最法避免了引线电阻 引入的误差,测量精度高。

  13 、外观设计:设备集成度高,设备集成在一个便携式铝合金箱内,接线简单。

  14 、操作:仪器操作简单方便,判断故障位置容易,使用人员经过简单培训即可熟练查找故障。

技术参数

       输出电压 :0~5kv 、0~15kv 两档可选,连续可调。

       短路电流: 30mA

       烧穿功率 :260W

       位比例精度士( 0 . 2 % X L + 1 ) m

       重 量:10KG

       体积 38cm X 36cm X 27cm

       工作电源工频 220V 士 15 %

配置清单

     l主机    1台      电池 1 组 3  放电棒 1个 放电棒线 1根 说明书1份  合格证1张



  DQ-015高压电桥故障测试仪具有三种特点:

1.直流耐压试验:设备可输出0~15kV直流电压,可用于电缆直流耐压试验。

2.烧穿故障点:烧穿及降低高阻及闪络型故障点的电阻。

3.故障预定位:利用电桥原理进行预定位,四端电阻测量法避免了引线电阻引入的误差。

高压电桥故障测试仪特别适用于:

1.敷设后电缆的高阻击穿点,特别是难以烧成低阻的线性高阻击穿点,如电缆中间接头的线性高阻击穿。

2.闪络型击穿点,击穿后恒流源能维持电弧,有稳定电流通过电桥,电桥有足够的灵敏度。

3.尚未击穿,但电阻偏低的缺陷点,如用兆欧表发现电缆阻值较低,但运行电压下不击穿的绝缘缺陷点。

二、技术参数

1. 测试电压:负高压,0~15kV,连续可调

2. 电流:30mA

3. 测试比例精度:±(0.2%·L±1)米

4. 烧穿电压:0~15kV,连续可调

5. 烧穿电流:30mA

6. 工作电源:AC220V±10%

7. 抗干扰能力:>100VAC

8. 重量:≤12kg

9. 外形尺寸:长450mm × 宽330mm × 高320mm

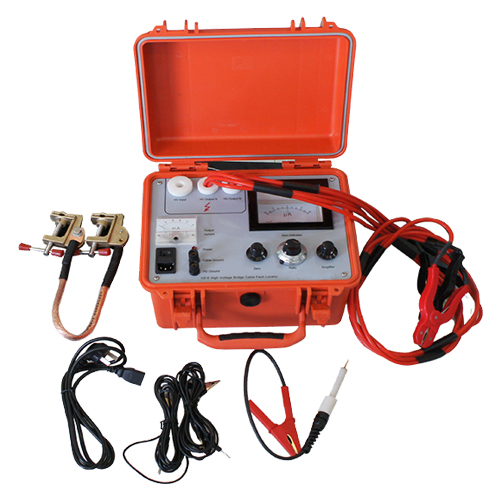

T-DQ030电缆测试高压电桥 Cable fault location Bridge

产品特点:

1、操作特别简单,体积小,重量轻。

2、高灵敏度放大器及检流计指示平衡,与比例电位器构成平衡电桥,整体置于高电位。面板上的操作钮处于低电位,通过绝缘杆操作电桥。

3、对于脉冲法很难测量的以下电缆故障类型,可以很方便的测量故障距离。

  a、超高压电缆护套绝缘缺陷点;

  b、故障点处大面积受潮;

  c、三相电缆绝缘不平衡,没有完全形成故障,但又不能满足使用要求的隐患点;

  d、钢带铠装低压力缆相-大地/铠故障;

  e、波形衰减很大的PVC 电缆。

4、对于脉冲法可以测量的故障距离,也可方便的进行验证。

技术指标:

1、电压:30kV    8KV(型号DQ008Electric Bridge)

2、电流:50mA

3、定位比例精度:±(0.2%*L+1)m

4、仪器内部电路有加强的保护,测试中,即使电缆闪络击穿也不会造成损坏。

5、重量:5kg

6、体积:327×282×218

7、工作电源:工频220V±10%
