T-CFL800T电缆故障测试仪

产品简介

      T-CFL800T电缆故障测试仪是公司多年不断完善不断创新的成果,整套系统的技术档次达到国际先进水平,是目前国内电缆故障测试仪器中的配置,属电缆故障测试中的优化组合。此黄金组合可与任何一家电缆测试仪器厂家的产品相比较,绝无短板。相信随着宣传及推广,它们会迅速普及到广大电缆维护者手中,为我国的电力电缆维护做出积极的贡献。


全套仪器可解决35KV以下电力电缆的所有故障,全套组合由四个单元组成:

 1、故障测距单元:T-CFL800T 01电缆故障测距主机

 2、寻踪及识别单元:T-CFL800T 02电缆路径仪

 3、故障定点单元:T-CFL800T 03智能定位仪

 4、压信号单元:T-CFL800T 04超轻型频压信号发生器

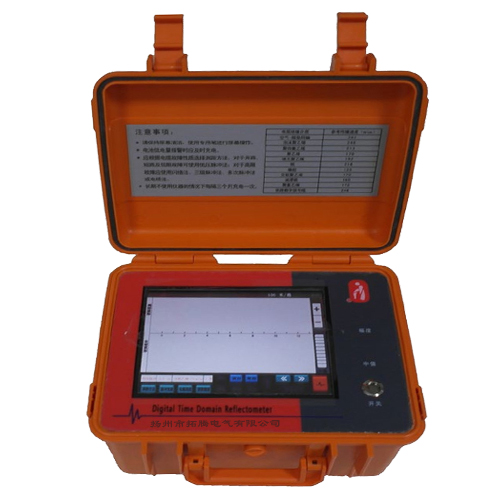

 故障测距单元:T-CFL800T 01电缆故障测距主机

  功能与特点:

1. 可测35KV以下等级所有电缆的、低阻故障,适应面广。

2. 具有方便用户的软件和全中文菜单。按键定义简单明了。测量方法简单快速。

3. 检测故障成功率、测试精度及测试方便程度优于国内任何一种检测设备。

4. 8寸彩色液晶触摸屏作为显示终端,仪器具有强大的数据处理能力和友好的显示界面。

5. 具有极安全的采样压保护措施。测试仪器在冲击压环境中不会死机和损坏。

6. 具有计算机通讯接口,可方便将数据及图形保存在计算机内。

7. 无测试盲区。

8. 内置电源,可在无电源环境测试电缆的开路及低阻短路故障。

主要性能指标:

 1.测试方法:低压脉冲法、压闪络法;

 2.冲击压:低于35KV电力电缆;

 3.数据采样速率:100MHz、50 MHz、25MHz、12.5 MHz;

 4.测试距离:>30Km;

 5.读数分辨率:小于1m;

 6.系统测试精度:小于1250px;

 7.测试电缆脉宽设有:“0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8”微秒;

 8.具有测试波形储存功能:能将现场测试到的波形按规定顺序方便地储存于仪器内,供随时调用观察。可以储存大量的现场测试波形;

 9.能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比,可自动判断故障距离;

 10.内置电源:充满电后仪器可连续工作3小时以 上,亦可外接交流电源工作;

 11.工作条件:温度-10℃~+45℃,相对湿度 90%。

■  寻踪及识别单元:T-CFL800T 02电缆路径仪

      T-CFL800T 02电缆路径仪是我公司新型电缆探测设备,全新的外形设计符合人机工程学原理。显示均采用彩色液晶屏,背景灯可保证在任何情况下清晰显示信息。采用先进的窄带数字滤波技术,使得在任何强磁场下不受干扰,特别适合铁路旁使用。在功能上增加了电子兆欧表功能,直流脉冲功能,在不使用压源的情况下方便快捷的测试低压电缆故障。

功能特点:

 1. 路径、深度、接地故障点的测试一人一次同步完成。

 2. 用于电缆的路径定位、深度测量。

 3. 故障点方向指示。

 4. 配相关附件可测电缆外护套故障点及死接地故障点。

 5. 大屏彩色液晶界面,中文数字显示、条栅指示、声音提示。

 6. 多种工作模式,适合不同类型故障的探测。

 7. 测试过程无需市电供电、无需拆除负载、无需施加压、无需波形分析,特别适合解决直埋的500V低压系统电缆的故障。

 8. 便携轻巧,使用方便,充电电池供电。

 9. 数字化设计,软件控制,性能稳定、可靠。

 10. 具有背光功能,适应夜间操作。

 11. 工程塑料压铸机壳,坚固、美观。

技术指标:

 ▶ 发射机

 1. 输出信号:四种输出模式低频交流、频交流、直流脉冲、绝缘阻抗测量。

 2. 输出功率:恒功率输出,25%、50%、75%、100%四档(大不小于6瓦)。

 3. 输出模式:直连法、耦合法。

 4. 阻抗显示:100兆欧以内。

 5. 负载匹配:1—10K欧。

 6. 显示界面:彩色液晶中文、数字、图形显示,自带背光。

 7. 整机采用标准1号1.2V充电电池6节,充放电500次。工作时间大于8小时,电量提示。

 8. 工作条件:温度-10℃~+45℃,相对湿度 90%。

 9. 体 积:400×160×140 mm

 10. 重 量:3.6 kg

▶ 接收机

 1. 接收机具有“基本”和“外设”两种接收方式,当模式为“A字架”模式时,按频率键可进入“外设”接收方式,再次按下频率键退出“外设”接收方式,只有在A字架模式才能进入“外设”接收方式。

 2. 接收频率:接收三种不同频率的正弦交流信号,分别是低频、频、工频.

 3. 接收模式:波峰法(水平线圈)、 波谷法(竖直线圈)、 外接设备法(A字架、耦合钳)。

 4. 信号界面:数字大小、光栅长短、声音缓急三种界面同时提示信号强弱

 5. 显示界面:彩色液晶,中文、图形显示,自带背光。

 6. 增益控制:手动调节,动态范围000——100db。

 7. 探测长度:直连电缆时,长15KM,耦合电缆时,一次耦合可测3Km,多次耦合无限远。

 8. 深度测量:直读探测深度,范围 000—6250px。80%法测深度,范围 000—6250px(耦合)12500px(直连)

 9. 电流测量:直读电流,范围000—999mA.

 10. 探测精度:埋深的5%

 11. 电源:标准5号1.2V充电电池6节,充放电500次。

 12. 待机时间:大于5小时,电量提示。

 13. 过热过流:自动保护。

 14. 工作温度:-10℃—40℃。

 15. 体积:650×110×230mm

 16. 重量:2.3Kg

 17. 显示方式:彩色液晶表盘指示,独有的同步模式,保证了测试的准确度。

 18. 方向:表盘颜色方向区分。

 19. 灵敏度:0.30mV

 ■ 故障定点单元:T-CFL800T 03智能定位仪

  ▶ 功能与特点:

 1. 声磁同步显示声波与电磁波的时间差,通过时间差可判断探头距故障点的距离。

 2.时时记录放电声波的大小,并通过液晶以柱状图形显示,通过图形可判断故障点。

 3.具有数字滤波功能,不受环境噪音干扰,极大地提了仪器的抗干扰能力。

 4.液晶以柱状图形显示电磁波强度,通过电磁波大小可判断故障电缆的地下走向。

 5.超大的放大倍数(95db),利于定位。

 6.模具压铸工程塑料机壳、探头。

 ▶ 主要性能指标:

 1. 测试方法: 电磁强度法、音听法、声磁同步法;

 2. 距离测量: 00.0-22m ,3位;

 3. 同步测量: 磁场/声波;

 4. 滤 波 器:(四段) 100Hz-1.5kHz(声波)

                       270Hz-1.5kHz(滤波)

                       100Hz-1.0kHz(滤波)

                       270Hz-1.0kHz(滤波)

 5. 场强测量:  条形码显示、数字显示;

 6. 放大范围:  声通道>95dB;磁通道>50dB;

 7. 测试精度:  0.1米;

 8. 显示方式:  大屏幕液晶显示(带背光);

 9. 操作温度:  -20--+50℃

 10.供电电源: 6×1.2V电池,12小时


 压信号单元:T-CFL800T 04超轻型频压信号发生器

 ▶ 功能与特点:

 1. 可连续工作4个小时以上;

 2. 有电压调节及自动稳压功能;

 3. 采用开关电源电子升压。体积小、重量轻;

 4. 具有开路、短路自动保护功能;

 5. 输出电压显示为彩色液晶屏罗盘式动态显示

 6. 功能完善可靠,接线简单;

 7. 箱体采用工程塑料绝缘材料,操作绝对安全。

▶ 主要性能指标:

 1. 输出电压:≤35KV负直流

 2. 工作电压:220V±10% 50Hz

 3 . 显示电压值误差:<±2%

 4. 大输出电流:≤40mA

 5. 工作温度:-10℃~50℃

 6. 工作湿度(相对):≤80%

 7. 放电能量:≤1200J/5S(标配2μF外置电容,可定制)

 8. 小放电周期:3秒

 9. 大功率:<1.5KVA

 10. 海拔度:3000米以下

 11. 体积:1075pxx950pxx575px

 12. 重量:11kg
