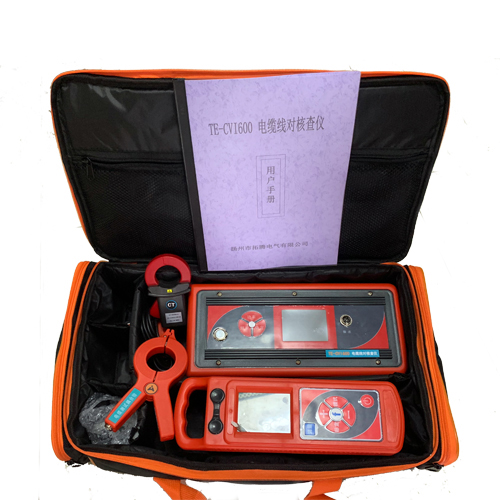

TE-CVI600电缆线对核查仪

        通讯机房中众多的线缆盘根错节，好似无尽的“迷宫”。在机房维护工作中常会遇见带电电缆上下端子无法确认，排查线缆由于缺乏有效工具，需要耗费大量的时间及人力。时常发生由于线缆排查错误引发的机房割接事故。TE-CVI600电缆线对核查仪的出现彻底解放了维护人员的排查压力，已成为电缆切割必备之选。

产品简介

      TE-CVI600电缆线对核查仪是扬州市拓腾电气有限公司针对大中型机房日常维护需要开发的一款新型智能多用途仪表，主要解决大型机房生产维护工作经常遇见的带电电缆上下端子无法确认；线缆摸排需要耗费大量的时间和人力的问题。

      TE-CVI600电缆线对核查仪精确度极。能有效排除电缆中杂波分量的干扰，能在错综复杂的环境中快速识别出被测电缆。同时，不会对机房其他设备产生干扰，真正做到无副作用检测。

      TE-CVI600电缆线对核查仪操作方便简易。进行电缆识别时不受空间限制，方便测试人员工作；识别终端采用智能操作系统，具备大屏幕彩色液晶屏显示，操作更加简易；找到被测目标后，会有声光提示，可帮助现场人员准确无误的找到被测电缆。

       TE-CVI600电缆线对核查仪的应用大大提线路的维护及检修效率，有效避免割接过程中人为误判造成的责任事故，安全可靠，适用性广泛！

      通讯机房中常常需要割接线缆或重新改造迁移，而机房中的线缆却错综复杂，难以靠人工来确定线缆的去向，经常发生割接错误的事故。

      传统的线缆核查技术通过检测被测线缆上施加的音频信号的幅度和能量，能够一定程度上进行线缆核查工作。但该法需要找到与系统接地相独立的接地方式时较为准确，如果多路电缆的接地是共同接地（目前普遍采用的建设方式），则因为远端接地电阻的差别或缺失，导致每一路电缆的信号流改变甚至无信号流，产生误判或难以辨别。而且上述方法在检测一路双桥的时候，两回电缆的信号为等值，无法判断目标电缆。因此单一的音频信号大法判断标准容易形成误判，造成严重影响。

      我们在传统电缆线对核查仪方法的基础上更进一步，研制开发了新型TE-CVI600型线缆核查仪，由于采用相位方向概念以及模糊判断技术，使得线缆识别判断具有唯一性，从原理上解决了这一问题，使得线缆核查问题不再困难。

      TE-CVI600型线缆核查仪可使用带电直连、停电直连、耦合三种方式施加信号，使用耦合方式进行接收，不影响被测系统正常工作。采用的新型信号检测技术，依据被测线上电流信号的有无、幅度和相位方向，进行多角度模糊计算，得到可信的结果；

以下难题迎刃而解：

机房没挂牌（标签）

判断线缆带电不带电

这条电缆到哪里去了

现场线缆比较多，识别中电流大小差不多

直流、交流都要识别

产品特点

TE-CVI600电缆线对核查仪产品特点

 ■ 独有的技术识别引号方向，保证识别准确率到达百分之百，以保证对电缆进行带电操作时万无一失，无任何系统风险。

 ■ 操作简单：被测系统供电，自动匹配系统电压。具备智能模式，接上设备后一键启动，无需进行任何设置，即可在另外一端开始识别，简单效。

 ■ 智能操作：仪器可依据被测线上电流信号进行多角度自动分析，得到可信的结果。

 ■ 智能判断：通过模糊计算可准确判断主线及分支

 ■ 微功耗设计，对相邻线对的数据传输不会产生串扰及干扰；

 ■ 抑制干扰：采用新型相位时频域数字滤波器技术和独特DSP数字信号处理技术，

 ■ 双钳配置，既可识别电缆也可识别线对；

 ■ 100%的识别：采用幅度及方向的双模识别方式，克服了只靠大小识别的盲点。

 ■ 大屏幕彩色液晶显示、真人语音提示识别方向；

 ■ 多模输入：可带电直连、停电直连、耦合三种信号注入方式。

 ■ 安全可靠：采用智能扰动识别信号，不会对机房设备产生干扰，不影响机房设备的正常运行。

 ■ 适用范围广：适用于通信机房、电力机房、铁路机房、民宅楼等 -48V/220V系统、电力220V/380V系统。

 ■ 适用性强：配备多种电流检测霍尔柔性线圈、大中小三种规格钳口的电缆钳，以适应机房内各种线径、各种排列分布的电缆的识别信号检查。

 ■ 识别距离长：不受电缆铠是否接地、阻值大小、同步信号衰减等因素影响，可对长距离的电缆两端进行识别，适用于各种综合体的电缆带电识别。

 ■ 带电电缆识别：割接、负载调整、供电电路故障排查时，都是带电操作。所以电缆带电识别是机房电缆操作时必要条件。

产品功能

TE-CVI600电缆线对核查仪功能特点：

  1、可带电直连、停电直连、耦合三种方式施加信号，可用于测试交流0-400V系 统、直流0-400V系统，自动识别输出模式；

  2、直连施加方式具备大夹子、小夹子、市电插座等施加方式，耦合施加使用大功率耦合钳；使用非接触耦合方式取样扰动电流信号，方便安全；

  3、施加信号具有相位方向信息，提供更丰富信息量和更完备识别判据；具有传统的电流幅度测量，初步识别被测电缆；使用新型的相位方向检测算法作为识别电缆的依据，进一步确定被测电缆，识别精确度显著提，适用现场环境类型更广泛；

  4、工作频率：具有低、中、三种测试频率，适用各种用户需求，不影响被测系统正常工作；

  5、大输出电压可达150V，输出功率档位可调，适应各种现场；

  6、采用新型相位时频域数字滤波器技术和独特DSP数字信号处理技术，抗干扰性能强；

  7、3.5寸彩色清液晶显示器，界面简洁大方，用户界面友好。识别终端依据幅度、相位自动判断出正确的被识别电缆，并显示当前电缆上信号的幅度和相位，用醒目方式表现在屏幕上；

  8、采用大容量锂电池供电，不受使用场合影响；满功率使用时间大于6小时，强力持久；

  9、可提供多种口径电流钳，包括：柔性线圈、大钳口钳、小钳口钳，大直径可达250mm，适用于各种现场情况。

产品参数

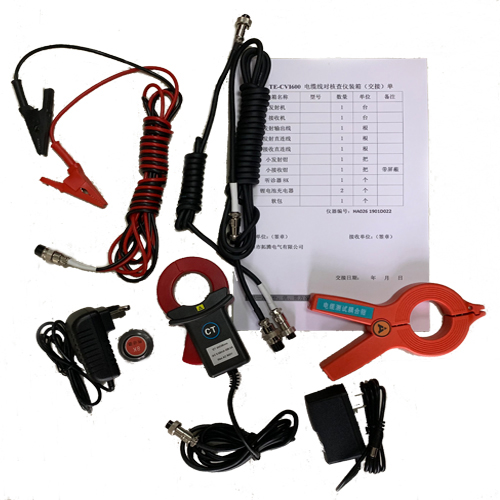

仪器附件图
