HFP型导管式多极滑触线
HFP 型导管式多极滑触线用于工作电流较小，使用平率不的普通型移动设备输电装置。滑触线外壳由PVC工程塑料制作而成，内腔槽中装入牌号为T2导电铜经专用设备控制的铜带作为输电母线。常用的导电电极数为四极，带信号控制等装置的移动设备需增加极数，多的可供至十六极。
四极滑触线可加工成半径大于1.2米的弧形滑触线。
HFP型四极滑触线一般用于普通厂房10吨以内的单梁行车，其集电器是嵌入式安装形式，更换维护较困难。所以10吨以上行车，电流量大于130A的滑触线选型，如安装控件许可，建议采用HFD型单极铝合金滑触线。
四极滑触线常规制作四根铜带为相同的载电流量。例如：HFP4U100型号中，四根铜带的载电量均是100A。为满足部分用户降低成本的需要，我公司在原四极滑触线不影响使用性能较果的基础派生了“3+1”四极滑触线，即把零线降低不封载电量。导管外壳装零线的位置带有色标以供安装时辨认。后面介绍的HFJ型铝合金四极滑触线也有类似派生产品。原产品和派生产品的附件全部相同。两种产品供用户选择，其对照型号：
序号
型号 规格
载流量
百米直流电阻 <Ω>
百米交流电阻 <Ω>
集电器
配用型号
1
HFP4U50
50
0.2
0.04083
JDP4U160
JDP4U80
JDP4R50
2
HFP4U80
80
0.125
0.03701
3
HFP4U100
100
0.08
0.03279
4
HFP4U130
130
0.057
0.02909
5
HFP4U180
180
0.04
0.02479
6
HFP4U230
230
0.0286
0.02049
序号
型号规格
载流量
百米直流电阻 <Ω>
百米交流电阻 <Ω>
集电器
配用型号
1
HFP4U50(F)
50
0.2
0.04149
JDP4U80F
2
HFP4U80(F)
80
0.125
0.03762
3
HFP4U100(F)
100
0.08
0.03332
4
HFP4U130(F)
130
0.057
0.02954
5
HFP4U180(F)
180
0.04
0.02513
6
HFP4U230(F)
230
0.0286
0.02072
|
序号 |
型号规格 |
载流量 |
百米直流电阻 <Ω> |
百米交流电阻 <Ω> |
集电器 配用型号 |
|
1 |
HFPX7U50(F) |
50 |
0.2 |
0.04083 |
JDPX7U50F |
|
2 |
HFPX7U80(F) |
80 |
0.125 |
0.03701 |
|
序号 |
型号规格 |
载流量 |
百米直流电阻 <Ω> |
百米交流电阻 <Ω> |
集电器 配用型号 |
|
1 |
HFPX7U50(F) |
50 |
0.2 |
0.03948 |
JDPX7U50F |
|
2 |
HFPX7U80(F) |
80 |
0.125 |
0.03575 |
|
|
3 |
HFPX7U100(F) |
100 |
0.08 |
0.03169 |
|
序号 |
型号规格 |
载流量 |
百米直流电阻 <Ω> |
百米交流电阻 <Ω> |
集电器 配用型号 |
|
1 |
HFP10U50(F) |
50 |
0.2 |
0.03470 |
JDP10U50F |
|
2 |
HFP10U80(F) |
80 |
0.125 |
0.03126 |
|
|
3 |
HFP10U100(F) |
100 |
0.08 |
0.02766 |
|
序号 |
型号规格 |
载流量 |
百米直流电阻 <Ω> |
百米交流电阻 <Ω> |
集电器 配用型号 |
|
1 |
HFP16U50(F) |
50 |
0.2 |
0.03154 |
JDP16U50F |
|
2 |
HFP16U80(F) |
80 |
0.125 |
0.02854 |

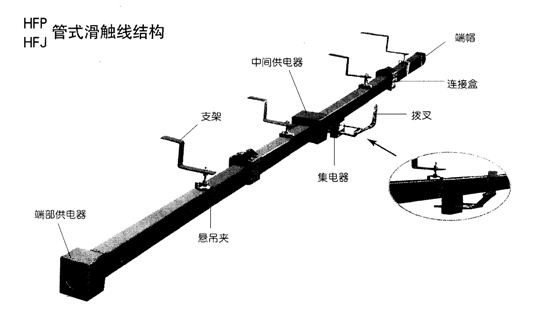

主要部件结构
1、悬吊夹
|
配用滑触线型号 |
尺寸MM |
|||
|
A |
B |
C |
D |
|
|
HFP4U50-230 |
24 |
62 |
83 |
10 |
|
HFPX7U50-80(F) |
25 |
65 |
97 |
10 |
|
HFP7U50-100(F) |
25 |
68 |
120 |
10 |
|
HFP10U50-80(F) |
25 |
68 |
120 |
10 |
|
HFP16U50-80(F) |
30 |
100 |
158 |
10 |
|
HFP4U50-(F) |
25 |
65 |
97 |
10 |
8、集电器

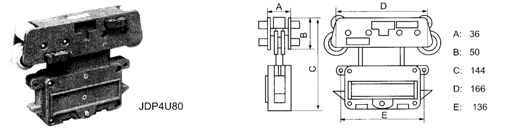

JDP4U80集电器配用于HFP4U80-230型滑触线
JDJ4U80集电器仅滚轮形式不同，用于HFJ4U80-230型滑触线

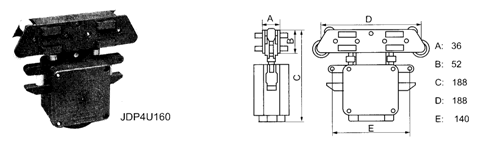

JDP4U160集电器配用于HFP4U130-230型滑触线

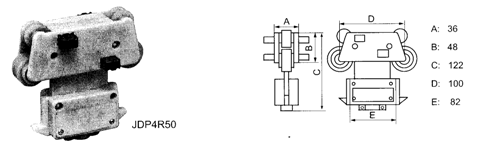

JDP4R50集电器配用于带弧形的HFP4U50-230型滑触线
JDJ4R50集电器仅滚轮不同，用于HFJ4U80-230型带弧形的滑触线
JDP4U80(F)集电器配用于HFP4U50-80(F)型滑触线

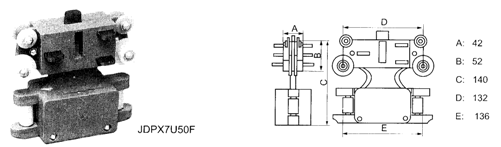

JDPX7U50F集电器配用于HFPX7U50-80(F)型滑触线

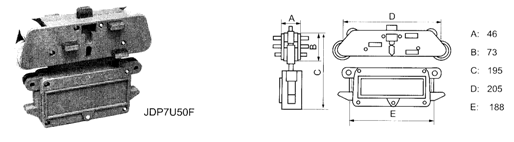

JDP7U50F集电器配用于HFP7U50-130(F)型滑触线

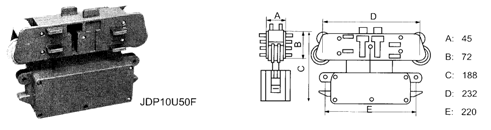

JDP10U50F集电器配用于HFP10U50-80(F)型滑触线

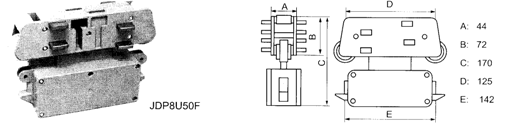

JDP8U50F集电器配用于HFP8U50-80(F)型滑触线
该型号的管型和其他附件都与HFP10U50-80(F)型滑触线相同

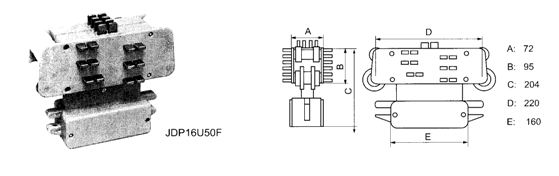

JDP16U50F集电器配用于HFP16U50-80(F)型滑触线
HFJ型铝合金外壳管式多极滑触线
HFJ型铝合金外壳管式多极滑触线，其外壳是铝合金型材，内穿装绝缘槽板，导电铜排穿装在绝缘槽板的定位槽内。适用于室外露天场所及温环境下使用的起重设备。改型号滑触线附件与HFP型塑管式滑触线基本相同，不同点在接头处应加装绝缘片。常用的电极数为四极，带控制信号等类型的起重设备，可增至十六极。其中四极滑触线可制作成半径大于1.5来的弧形滑触线。
HFJ型铝合金外壳管式多极滑触线型号及其技术参数
|
序号 |
型号 规格 |
载流量 |
百米直流电阻 <Ω> |
百米交流电阻 <Ω> |
集电器 配用型号 |
|
1 |
HFJ4U50 |
50 |
0.2 |
0.04083 |
JDP4U80F |
|
2 |
HFJ4U80 |
80 |
0.125 |
0.03701 |
|
|
3 |
HFJ4U100 |
100 |
0.08 |
0.03279 |
|
|
4 |
HFJ4U130 |
130 |
0.057 |
0.02909 |
|
|
5 |
HFJ4U180 |
180 |
0.04 |
0.02479 |
|
|
6 |
HFJ4U230 |
230 |
0.0286 |
0.02049 |

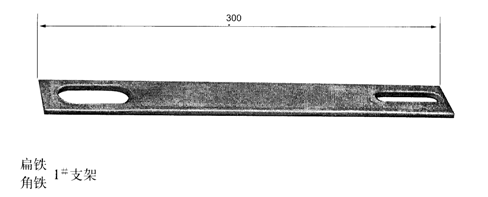

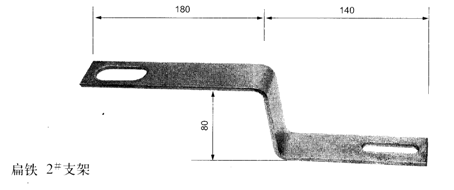

9、常用支架
