T-L300带电电缆路径鉴别综合测试仪【管线探测仪】

产品简介

      俗称地下金属管线探测仪，由”T-L300T带电电缆探测信号发生器”和“T-300R带电电缆路径鉴别综合测试仪”共同组成，主要用于地下带电及不带电电缆的路径探测、深度探测及唯一性鉴别。 【T-200升级为T-300】

产品功能

  ➤ 采用独特的信号接收技术，通过新颖的软硬件数字处理，提供多种电缆测试方法。

  ➤ 通过在音频信号中叠加特殊信号的方法鉴别电缆。

  ➤ 可用于不带电电缆的路径探测与唯一性鉴别，也可用于带电电缆的路径探测与唯一性鉴别。

  ➤ 罗盘和方向显示：直观显示管线位置和左右方向。

  ➤ 跟踪正误提示：电流方向测量，排除临线干扰。

  ➤ 实时深度和电流测量。

  ➤ 性能发射卡钳，用于向运行电缆耦合信号。

  ➤ 柔性卡钳管线识别，结果明确可靠。

  ➤   压1kV输出，A字架接地故障查找（可选功能）。

  ➤ 大功率发射，超灵敏度接收。

  ➤ 全数字化处理，稳定可靠。

  ➤ IP65防护。

产品参数

T-300T带电电缆探测信号发生器

 ◆ 三种输出方式：直连输出、卡钳耦合、辐射感应。

 ◆ 六种管线探测频率：640Hz、1280Hz、10kHz、33kHz、82kHz、197kHz，其中640Hz和1280Hz为复合频率，可配合“T-300R带电电缆路径鉴别综合测试仪”实现正误跟踪提示功能，还可用于电缆的只能鉴别。

 ◆ 大功率输出：大10W，10档可调。

 ◆ 全自动阻抗匹配和保护功能。

 ◆ 灵活的供电方式：内置大容量锂离子电池组供电、通过充电器用交流220V供电。

T-300R带电电缆路径鉴别综合测试仪接收器

 ◆ 左右方向指示：左右箭头显示电缆位置，方便直观。

 ◆ 跟踪正误提示：接受“T-300T带电电缆探测信号发生器”输出的符合频率信号，可实时测量电缆电流的方向，用来排除临近及交叉电缆的地线回流和感应电流的干扰。当正确跟踪待测电缆时，指针指向前方；当跟踪到临近电缆时，指针向后，并带有问号显示，提示跟踪错误。

 ◆ 抗干扰能力强：极窄的接收频带，独特的数字处理方法，能充分抑制临近运行电缆及管道的工频及谐波干扰。

 ◆ 自动测量电缆深度和电流：单键操作，直接读取电缆深度和电流值。

 ◆ 多种探测模式：除传统的音峰法（宽峰法）、音谷法外，还提供窄峰法。

 ◆ 两种被动探测频段：工频，射频，不需要发射信号，可直接探测运行电缆和其他管线。

 ◆ 电缆唯一性鉴别：可精确测量电缆上电流的幅值和方向，明确给出鉴别结果。

 ◆ 内置大容量锂离子电池组供电。

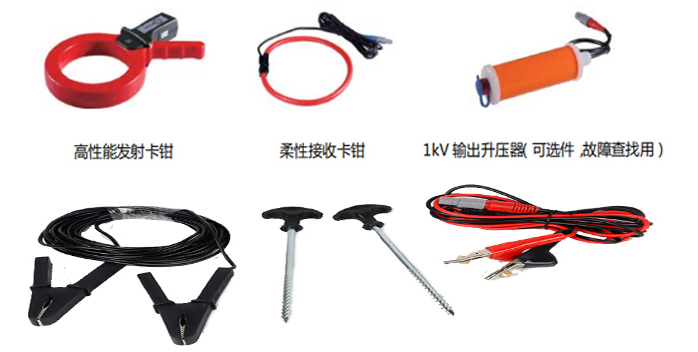

附件：
