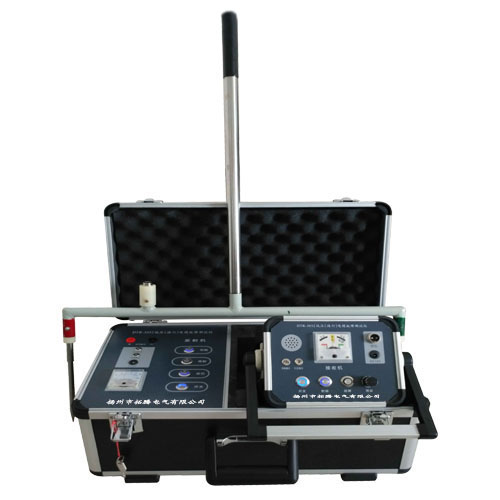

DTR-3052/3053路灯电缆故障测试仪

产品简介

      DTR-3052型“电缆故障测试仪”是我公司针对“电力电缆的运行故障”而精心设计研制出的新一代故障定位仪，主要解决了直埋电缆的短路、断路、死接地故障及电缆故障点受潮，用加压使故障点放电听声音定点困难的难题。

   本仪器在设计上利用电磁感应的原理来实现其各种功能，仪器在操作时离故障点20-30米可感应到故障点的距离，同时自动引导电缆路径，指明故障点方向和故障点位置。

     DTR-3052型“电缆故障测试仪”由发射机和接收机两部分组成。发射机发射一个连续的电波信号，接收机接收到此信号的同时对电缆的故障点位置、电缆埋设路径、埋深同步进行测试，尤其适合野外现场操作，极大地方便了用户，提了工作效率降低了劳动强度。

     DTR-3052就是针对电缆在运行中常出现的断线、短路、死接地等低阻故障的故障定点而开发的专用仪器。在实际工作可轻松解决大多数故障的定点问题。它对电缆的“埋深、路径、故障点定位”同步进行测试，非常直观，不完全依赖操作者的经验。实现故障点轻松精确定位。

产品特点

   ◆  DTR-3052电缆故障测试仪操作简单，携带方便，实用性极强，有以下特点：

   ◆  体积小，单人轻松操作，无需任何辅助设备

   ◆ 电池供电，无需220V电源

   ◆ 电缆路径查找，埋深，故障点定位同步完成，效率，

   ◆ 故障点指示明确稳定，指针直观显示，不受外界杂音等干扰。

   ◆ 不受电缆地下情况（如分叉，打捆，接头扭曲）影响，相探地雷一样，点对点去查找故障点，误差以厘米计。

   ◆ 不受地面情况影响，如：地砖、绿化带、水泥路面等

产品参数

   1、探测距离≤10km

   2、探测深度≤3m

   3、路径误差＜8cm

   4、定位误差＜5cm

   5、感应故障点距离≤30m

   6、定位阻值范围:0～4MΩ

   7、输出电压：12v

   8、电池容量：4200mA，连续工作48h以上

   9、输出信号：音频（零值）、射频（峰值）。

   10、线路保护：充电，欠压指示灯警示

   11、仪器按键：航空不锈钢背光开关

   12、故障显示：外置声源加指针式自动引导

   13、测试功能 ：路径，深度，故障点同步测试

   14、机箱规格 46/25/42cm

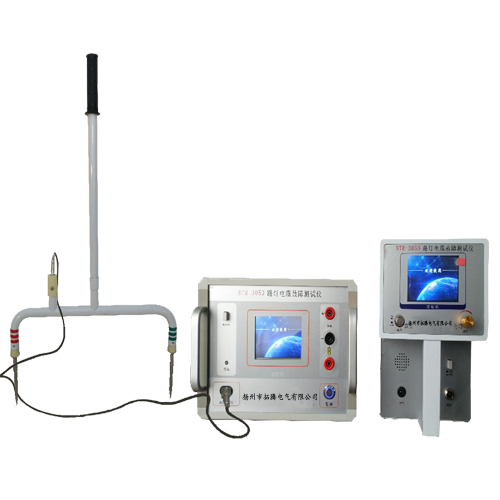

DTR-3053路灯电缆故障测试仪

      DTR-3053电缆故障测试仪是我公司专门针对“电力电缆故障”的特征而精心设计研制出的新一代专用电缆故障测试定位仪，主要解决地下直埋电缆的短路、断路及死接地故障。其特点是：接收灵敏度、抗干扰能力强、信号稳定、查找路径清晰、定点准确！仪器自带电源、体积小、重量轻、便于携带,可单人操作，尤其适合野外现场操作(不受电缆埋设环境的影响,如:硬化路面、穿管、分叉。)，极大的方便了用户，提了工作效率降低了劳动强度。

     本仪器利用电磁感应的原理，不需要升压设备，从而保障了电缆、电器设备及测试人员的人身安全。同时对电缆路径、故障点位置及埋设深度同步测试。不同于以往采用加压迫使故障点放电。（根据声音大小进行故障定位的方法，使本来烦琐复杂的故障定点工作变的十分轻松简单。）本仪器采用了石英晶体振荡器，中大规模集成电路。其特点是：接收灵敏度，、静态漂移小、抗干扰能力强、工作稳定、准确度。由于仪器采用了小型镍镉畜电池供电，因此具有体积小，重量轻，耗电小，便于携带等优点，尤其适合野外测试。

技术参数：同DTR3052本款采用清液晶彩色显示屏

知识链接

当电缆发生故障时，先用阻计判断故障类型，然后使用电缆故障测试仪判断故障点，测试方法分为两种：感应法和声测法。

感应法，适合寻找断线相间低电阻短路故障。对电阻短路及单相接地故障并不适用。

声测法，顾名思义，通过压脉冲使故障点放电，产生电声，再用传感器接收放电声，以精确测试出故障点。
