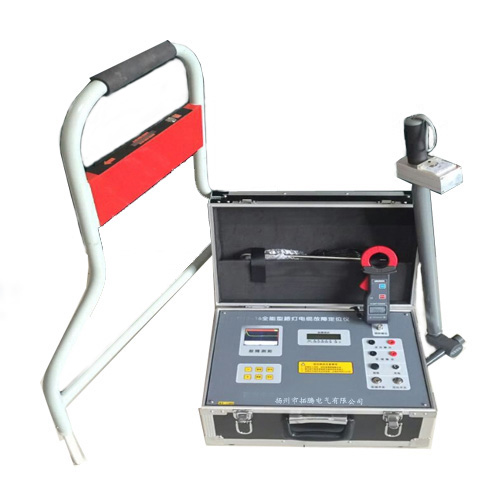

TELC-25B/25C路灯电缆故障测试仪

产品简介

      全能型路灯电缆故障测试仪是我公司新设计、自主研发的新一代路灯电缆故障的测试仪器。是原TELC-25A路灯电缆故障定位仪的升级产品。

      本仪器可在不开挖覆土、不拆解负载、接线简便的情况下,方便而准确地查出地下路灯电缆的走向、埋土深度和路灯电缆的短路、断路、接地等各种类型的故障点。并且测试过程不会对各种路灯(压钠灯、LED灯)造成损害。

经过升级换代,使该仪器的功能更强大、测试效率更,定位更准确。增加了故障区域判断、特殊故障点距离测试等功能,从而可轻松测试各类故障点。

产品组件功能
 1.发  射  机:将故障距离粗测(测距)和信号发送(定位、区域判断)融为一体,实现测距、区域判断、定位三功能,使其功能更加强大。液晶显示,信号显示方式为条形码“”。自动测试路灯电缆的对地阻抗,自动显示电池电量,连续监控故障,向被测路灯电缆发送信号定位故障点和定位故障区域的特殊信号,自动测试特殊故障点的距离,
 2. 路由接收机:探测路灯电缆的路由及埋深。
 3.定位接收机(A字架):液晶显示,显示方式为箭头“→”和条形码“■■■■■■■■■”。“箭头”指示故障点位置(在前边或在后边),条形码指示信号强度和电池电量(开机时检测)。用于故障点的精确定位。
 4、区域判断表:快速判断故障范围,缩小故障定位区域。
产品功能
 1、可进行路灯电缆的路径测试、深度测量、故障定位,一人一次同步完成。
 2、可定位路灯电缆对地无绝缘的开路、短路简单故障。
 3、可定位路灯电缆对地有绝缘的开路、短路复杂故障。如:穿管线路、灯杆内问题、相间短路等复杂故障。
 4、可定位路灯电缆送电一段时间跳闸、长期漏电不跳闸以及配电柜带电、灯杆带电的软性故障,即绝缘不良软性故障。
 5、具有故障区域判断功能,可快速锁定故障点在两灯杆之间。
 6、测试过程无需市电供电、无需拆除负载、无需施加压、无需戴耳机定点。
 7、故障距离测试(测距):应用“脉冲法”测试电缆的短路、断线故障点的位置
 8、可自动测试故障距离,无需人工判读。
产品特点
 1、 以电磁感应原理为基础,通过数字电路、软件控制实现其功能,体积小、重量轻、携带方便,单人轻松操作。
 2、检测方法简单,维护简便,操作容易,无需培训。
 3、发射机、接收机均为一键式设计,信号自动匹配,自动完成测试,无需人工干预,可提测试效率。
 4、判定故障点的方法简单,容易掌握。故障点的位置由箭头“”和条形码“■■■”直观指示。条形码越多,离故障点越近。在故障点之前,箭头向前指向故障点,过了故障点,箭头反向指向故障点。
 5、A字架度符合人体特点,使用舒适,单手即可操作。A字架与其电子控制线路采用一体化设计,无需连接线,可避免频繁的拔出插进,降低了仪器维修率。
 6、路径仪和A字架可单独使用,不相互制约。
 7、测试故障不受电缆地下情况(如分叉、打捆、接头扭曲)的影响,点对点查找故障点。
 8、适应性广,在各种路面(地砖、绿化带、水泥路面)均可准确定位故障点
 9仪器采用大容量电池供电,连续使用可在12小时以上,待电时间长,适合野外作业。
 10、测试误差5cm,是真正意义上的无误差。
产品参数
 1、探测范围 < 25Km
 2、探测深度 ≤ 3m
 3、路由误差 < 5cm
 4、接地定位误差 < 5cm
 5、感应故障点距离 ≤ 30m
 6、定位范围:≤5MΩ
 7、断路、短路故障点误差≤1m     测量范围≤2Km
 8、区域判断量程:0.00~300A     分辨率:10μA


      TELC-25C型路灯电缆故障定位仪可在不开挖覆土、不拆解负载、接线简便的情况下,方便而准确地查出地下路灯线路的走向、埋土深度和路灯线路的短路、断路、接地等各种类型的故障点。并且测试过程不会对各种灯具(LED灯、压钠灯)造成损害。独有的仿“真人”播报故障点功能,使其操作更加简便,是一款会“说话”的仪器。可轻轻松松完成故障点的测试。是目前智能、操作简便、故障点定位准确的设备。

一、基本组成与作用

  1、发  射  机:一体式主机,将故障距离粗测(测距)和信号发送(定位、区域判断、路由)融为一体,一机可实现测距、区域判断、定位、路由测试四功能。

  2、路由接收机:精确探测路灯线路的埋设路经及埋深,是精确定位故障点不可缺少的部分。

  3、定位接收机(A字架):液晶显示,显示方式为箭头“→”和条形码“■■■■■■■■■”。用于故障点的精确定位,仿“真人”语音播报故障点位置。

  4、精度判断表:快速判断故障范围,缩小故障定位区域,提测试效率。

二、仪器功能

  1、定位电缆的接地、开路、对地短路、相间短路及灯杆内部开、短路故障,误差为cm级。且测试过程不会对各种负载造成损害。

  2、仪器智能判断故障点,液晶箭头“→”自动指引,仿”真人”语音播报故障点位置(故障点在前方或故障点在后方)无需人工判断。一键式操作,无档位调节键,简单、方便。

  3、发射机发射信号强,近1000V,测试故障范围宽。但经过特殊设计,对线路、负载不造成损害,百分百安全。还可自动测量绝缘阻值,判断故障性质。

  4、发射机、定位接收机为液晶显示。定位接收机(A字架)显示方式为箭头“→” 和条形码“■■■■■■■■■”。“箭头”指示故障点位置,条形码指示信号强度。

  5、定体式A字架与其控制线路是一体化设计,无外部连接导线,不能折叠,避免拆装式A 字架容易损坏的缺点,单手可轻松完成测试。降低操作者的劳动强度。A字架度符合人体身要求,操作人员使用比较舒适。

  6、测距方法为自动脉冲发射信号,自动显示距离及故障类型,无盲区,无需人工分析波形。发射信号与接收信号自动匹配,自动输出复合信号,无需人工调节低频、中频、频、射频信号,一键式操作,简单、方便。

  7、路由接收机指针式表头显示,一键式操作,无档位调节键,与A字架能独立分开工作。

  8、具有故障区域判断功能,可快速将故障点确定到小范围内。

三、主要技术指标

  1、探测范围:30Km                 2、探测深度 ≤ 5m

  3、路由误差 <5cm                 4、播报故障点位置误差≤ 10cm

 5、定位机感应故障点距离 ≤30m          6、定位范围:≤6MΩ

 7、测距误差≤±1m   测量范围≤2Km    精度,无盲区。

 8、精度表量程:0.00~300A   分辨率:10μA

 9、工作温度:-30℃~60℃
