专为在线测量运行中60kV以下系统压计量装置的专用设备
参考标准：DL/T963-2005,JB/T5356-2002
●其无线传送测试数据能穿透隔墙障碍，不影响读数
●豪华蓝屏LCD，显示一目了然，同时具有超大存储空间
●绝缘杆轻便，具有防潮、耐温、抗冲击、抗弯、绝缘、可伸缩等特点。
产品简介
本产品突破传统结构，专为在线测量运行中35kV以下电流互感器、变压器的一次电流、二次电流大小、变比，相别、极性判断而精心设计制造的。
TECT4883/A三路低压线路同时测试可直接确定压端与低压端的对应相位关系，二次线路无需多次钳测一次电流测试精度
，由专用压检测仪、低压电流钳、主机、压绝缘杆、监控软件、通讯线等组成，其无线传送测试数据能穿透隔墙障碍，不影响读数。若不使用绝缘杆，还可以当作精度低压钳形电流表、漏电流表使用。压检测仪连接5节绝缘杆，可用于60kV以下的具有绝缘外皮的线路或35kV以下裸导线低压线路电流测量，
电流钳选用特殊合金，采用CT技术及磁性屏蔽技术，几乎不受外界磁场的影响，确保了常年无间断监测的精度、稳定性、可靠性。二次钳采用圆口双层屏蔽技术，抗干扰更强。
产品别称
CT变比极性在线检测仪，压互感器变比测试仪、压CT变比测试仪、无线低压电流互感器变比测试仪、低压互感器变比测试仪、带电测量压CT变比测试仪，压CT变比测试仪
产品特征
1、其无线传送测试数据能穿透隔墙障碍，不影响读数
2、电流钳选用特殊合金，采用CT技术及磁性屏蔽技术，几乎不受外界磁场的影响
3、豪华蓝屏LCD，显示一目了然，同时具有超大存储空间
4、绝缘杆轻便，具有防潮、耐温、抗冲击、抗弯、绝缘、可伸缩等特点。
产品参数
|
产品型号 |

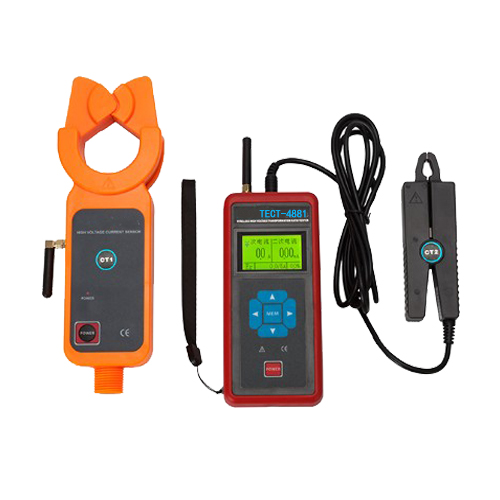

TECT4881 |

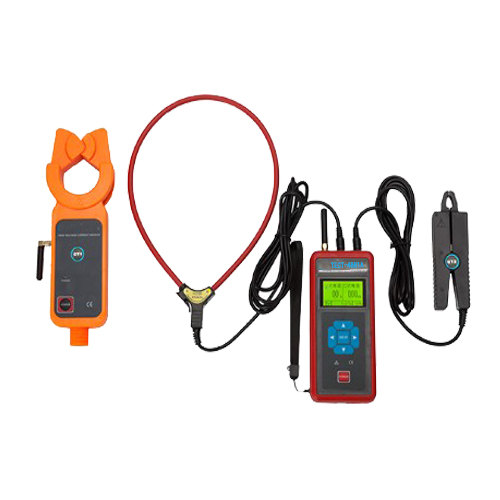

TECT4881A |

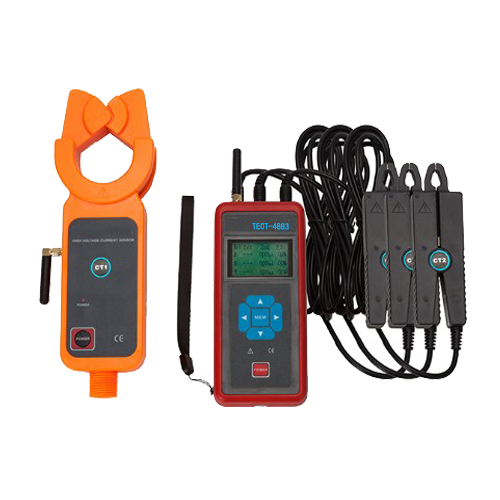

TECT4883 |

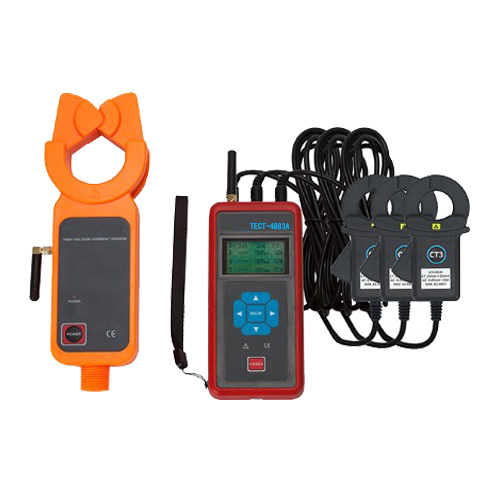

TECT4883A |
|||
|
功 能 |
分辨率 |
量 程 |
精 度 |
量 程 |
精 度 |
量 程 |
精 度 |
|
变 比 |
0.1 |
1～500 |
—— |
1～500 |
—— |
1～500 |
—— |
|
角 差 |
1° |
|
|
0～360° |
±3° |
|
|
|
一次压电流 |
0.1A |
0.0A～800A |
±0.5%FS |
0.0A～800A |
±0.5%FS |
0.0A～800A |
±0.5%FS |
|
一次柔性电流 |
0.1A |
|
|
0.0A～3000A |
±1.0%FS |
|
|
|
二次电流 |
0.01mA |
0.00mA～5A |
±0.5%FS |
0.00mA～5A |
±0.5%FS |
0.00mA～5A |
±0.5%FS |
|
功 能 |
低压电流互感器、变压器一二次回路的电流、变比测试，角差测试（仅TECT4881A）极性、相别判断 |
||||||
|
电 源 |
DC6V 碱性干电池LR03(1.5V AAA×4)连续工作30小时 |
||||||
|
测试方式 |
钳形CT |
||||||
|
一次电流钳尺寸 |
钳口尺寸：Φ48mm；外形尺寸：76mm×255mm×31mm； |
||||||
|
一次柔性电流钳尺寸 |
钳口尺寸：Φ200mm；外形尺寸：200mm×245mm×13mm |
||||||
|
二次电流钳尺寸 |
钳口尺寸：Φ8mm；外形尺寸：137mm×40mm×19.5mm 钳口尺寸：25mm×30mm；外形尺寸：115mm×70mm×33mm仅TECT4883A |
||||||
|
换 档 |
全自动换档 |
||||||
|
采样速率 |
3次/秒 |
||||||
|
数据存储 |
3000组，按左箭头键保持数据并自动编号存储（掉电或更换电池不会丢失数据） |
||||||
|
数据保持 |
按左箭头键保持数据，HOLD符号显示，再按HOLD键取消保持 |
||||||
|
数据查阅 |
按右箭头键可以进入数据查阅模式 |
||||||
|
溢出显示 |
超量程溢出功能：“OL ”符号显示 |
||||||
|
无信号指示 |
当主机没有收到发射信号时提示“无信号” |
||||||
|
自动关机 |
开机约15分钟后，仪表将自动关机 |
||||||
|
电池电压 |
当电池电压低于4.8V时，显示低电压符号，提醒更换电池 |
||||||
|
一次电流钳传输距离 |
无线传输距离100M |
||||||
|
二次电流钳连接线长 |
2M |
||||||
|
显示模式 |
LCD：128dots×64dots；背光功能，适合昏暗场所 |
||||||
|
LCD尺寸 |
显示域：44mm×27mm |
||||||
|
主机尺寸 |
78mm×165mm×42mm |
||||||
|
仪表质量 |
5kg(含工具包和绝缘杆) |
||||||
|
外界干扰 |
避免特强电磁场；避免433MHz、315MHz同频干扰 |
||||||
|
工作温湿度 |
-15℃～50℃；70%Rh以下 |
||||||
|
存放温湿度 |
-10℃～60℃；70%Rh以下 |
||||||
|
绝缘杆尺寸 |
Φ32mm，1m/节,5节 |
||||||
|
绝缘杆耐压 |
110KV |
||||||
|
绝缘强度 |
主机与检测仪：AC1000V/rms(外壳与螺钉之间) |
||||||
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多扬州市拓腾电气有限公司产品信息请进入 产品中心，服务热线：0514-89792992。
 |
 |
 |
 |

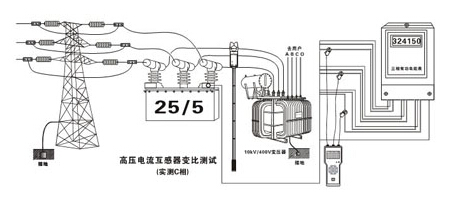

应用现场图例
