TEPF452型相位、频率仪

产品介绍

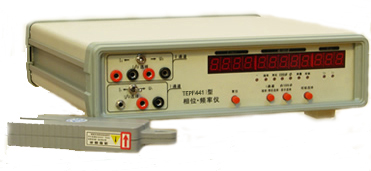

      TEPF441型相位、频率仪是我公司新研制的新一代相位/频率仪,该相位/频率仪以单片机为核心并配有非易失性的随机存贮器(用以记录信号通道的误差)。其特点是在利用钳型电流互感器作为电流信号通道时,小电流信号和大电流信号一样,都可达到很的测量精度。它克服了目前市场上相位表在利用钳型电流互感器作为电流信号通道时小电流信号测量误差大的缺陷,且适应任何款式的钳型电流互感器。

     交流信号的相位、频率测试是电气测试的重要内容之一,根据 电力部门用户的要求,结合 GB732-74 和 IEEE694-84 的标准,我 公司研制了 TEPF441 型相位/频率仪。该产品的信号输入为两通道、 四参量。相位测量时电压、电流信号在两个通道上可任意组合,其中 I 通道的电流信号输入端配有钳型电流互感器,这给现场测试提供了方便。单独作频率测试时,被测信号从 I 通道输入,信号形式为电压或电流。由于该仪器以单片机为核心,并配有非易失性存储器,从而使得该仪器的测量精度和智能化程度都有所提,如相位测量时,I 通道与Ⅱ通道的超前/滞后关系的自动换算;使用钳型电流互感器作为电流信号采样时,可自动记录钳型电流互感器的自身的角误差,并在相位测量时自动补偿,从而保证了在小电流情况下使用钳型电流互感器测量信号相位时的测量精度等。

产品用途

      本产品可方便地测量电压对电压、电流对电流、电压对电流以及电流对电压信号间的相位,还可测量电压或电流信号的频率。



产品参数

频率测量范围:35.00Hz~999.9Hz

频率测量分辩率:35.00Hz~99.99Hz时 0.01Hz; 100.0Hz~999.9Hz时 0.1Hz

相位测量范围:0~360°; COSφ:±1

相位测量精度: <±0.2°

信号幅值测量:0~9.99A

信号输入幅值:U ≤250V或用户指定; I ≤5A或用户指定

工作电源:AC220V±10% 50Hz

外形尺寸:292mm×255mm×90mm

产品介绍

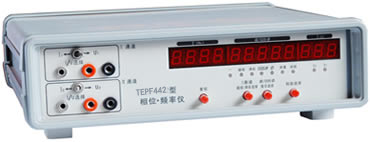

      TEPF442型相位、频率仪是我公司新研制的新一代相位/频率仪,该相位/频率仪以单片机为核心并配有非易失性的随机存贮器(用以记录信号通道的误差)。其特点是配备两只钳型电流互感器,很适合现场测量。而且小电流信号和大电流信号一样,都可达到很的测量精度。它克服了目前市场上相位表在利用钳型电流互感器作为电流信号通道时小电流信号测量误差大的缺陷,且适应任何款式的钳型电流互感器

产品参数

频率测量范围:35.00Hz~999.9Hz

频率测量分辩率:35.00Hz~99.99Hz时 0.01Hz; 100.0Hz~999.9Hz时 0.1Hz

相位测量范围:0~360°; COSφ:±1

相位测量精度: <±0.2°

信号幅值测量:0~9.99A

信号输入幅值:U ≤250V或用户指定; I ≤10A或用户指定

工作电源:AC220V±10% 50Hz

体积:265×250×65(mm3),重量:2 ㎏

产品介绍

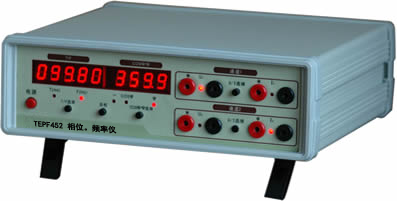

      TEPF452型相位、频率仪以单片机为核心配以速外围芯片组合而成。它克服了目前市场上相位表只能测量工频信号的缺陷,当被测信号频率达2000Hz左右时,该仪仍能保证相当精度。

    TEPF452型相位、频率仪的主要特点是:输入信号频域宽;测量精度;各输入通道相互隔离,即或误输入也能确保仪表不损坏;并且同时显示频率/周期,相位/COSφ。

产品参数

频率测量范围:35Hz~3500Hz

频率测量分辩率:35Hz~650Hz时 0.01Hz

                   650Hz~3500Hz时 0.1Hz

相位测量范围:0~360°; COSφ:±1

相位测量精度:35Hz~350Hz <±0.2°

                350Hz~650Hz <±0.3°

                650Hz~1500Hz <±0.4°

                1500Hz~2000Hz <±0.5°

信号输入幅值:U ≤250V I ≤5A

工作电源:AC220V±10% 50Hz

外形尺寸:285mm×265mm×85mm


产品介绍

    TE462电力参数测试记录仪能实时测量三相交流电的各相电压,各相电流,和电压,电流之间的相角,并能测量各相的功率因数等参数,是电力部门,电工仪表,大型电力用户,计量部门等一切需要分析电力参数的部门之理想的测量仪器。

    TE462电力参数测试记录仪的突出优点是它的精度,可靠性和稳定测量,并且带有存储测量参数和把测量参数实时上传给PC机的功能,为分析电力参数提供方便。TE462电力参数测试记录仪带有触摸按键盘,液晶显示用户界面,操作简单直观,使用非常方便。

产品用途

      本产品主要用于电力监控,能源管理,电力系统维护,电力测量等众多领域。

产品特点

      本仪器能准确的测量三相电的各相电压的有效值,各相电流的有效值;准确测量各相电压的相角,各相电流的相角,以及各相电压与电流的相角;准确测量三相电各相的有功功率,无功功率以及三相的总功率;带有温度测量功能,能测量环境温度,并且有温度报警功能;带有时钟系统,能显示时间和日期;带有大容量的SD卡,能实时记录测量的电力参数,并且以文件的形式存储,能用电脑读取,也能在显示屏中打开和阅读文件;带有USB通讯功能,能实时把测量的参数上传到PC机。

产品参数

输入电压相数:三相(Ua,Ub,Uc);

输入电流相数:三相(Ia,Ib,Ic);

输入电压:1V~400V;

输入电流:0.1A~10A;

输入相角:0°~360°;

电压分辨率:0.1V;

电流分辨率:0.01A;

频率分辨率:0.01Hz;

相角分辨率:0.1°;

功率因数分辨率:0.0001;

有功功率分辨率:0.1W

无功功率分辨率:0.1var

视在功率分辨率:0.1VA

温度分辨率:0.1℃;

工作电源:AC 220V±10%        50Hz±1%

环境温度:0~80℃

相对湿度:<90%RH
