TTRJ-III容性设备及避雷器在线监测装置

本在线监测系统主要用于110KV及以上变电站的套管、耦合电容器、电流互感器、主变铁芯、避雷器等压设备绝缘状态的在线监测。主要监测项目有：介质损耗，等值电容，泄漏电流，避雷器全电流、阻性电流，环境温湿度，主变铁芯接地电流等。

智能变电站容性设备包括电流互感器(CT)、电容式电压互感器(CVT)、变压器套管和耦合电容器(OY)和氧化锌避雷器(MOA)。主要监测方法是使用穿芯式零磁通传感器对末屏电流进行测量，计算介质损耗和等值电容。避雷器是在接地线安装穿芯式零磁通电流互感器。

（一）监测系统的总体结构：

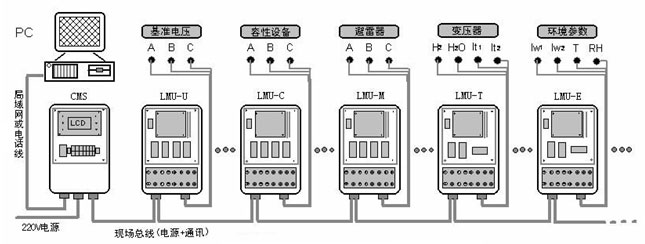

绝缘监测系统通常由用户计算机、变电站中央监控器和若干个本地测量单元构成，其结构框图如图所示。

（二）中央监控器：
直接安装在电气设备的运行现场或主控室，每个变电站使用1台。通过通讯总线控制各个本地测量单元的工作状态，读取和处理测量数据及异常信息，并把终获得的绝缘监测数据盘存（可保存一年的数据）。随时接受远程数据管理系统（PC）的访问。

（三）采集单元：
安装在变电站电气设备的运行现场，每组被测电气设备（三相）安装1台。就地监测电气设备的绝缘特征参量。通过通讯总线，把测量结果以数字方式传送到中央监控器。

（四）监测系统的功能特点：
由于监测系统采用全分布式现场总线结构，并在传感器设计、信号采样及处理等方面取得突破性的进展，与以往的监测系统相比，监测系统具备如下特点：
1、配置灵活
监测装置采用分布式结构：可根据需要在中央监控器提供的通讯总线上挂接不同类型及数量的本地测量单元。
2、功能齐全
监测装置具备远程监控、分析功能，可通过局域网和电话线实时获取监测数据，自动进行故障诊断和异常报警，并可显示及打印出相关曲线和表格；
监测装置具备实时自检功能，可在管理中心的计算机上给出明确的故障信息；
监测数据将自动存入SQL 数据库，可保存10年以上的监测数据，并可方便地与MIS系统融合。

（五）监测系统的技术指标：

设备名称	监测参数	测量范围	测量精度
母线PT电压	母线电压	110kV～500kV	0.50%
	谐波电压	3、5、7次	2%
	系统频率	45～60Hz	0.01%
电容型设备	末屏电流	100µA～700mA	0.50%
	介质损耗	-200%～200%	±0.05%
	等值电容	10pF～0.5µF	1%
MOA避雷器	泄漏电流	100µA～700mA	0.50%
	阻性电流	100µA～200mA	0.50%
	容性电流	10µA～200mA	0.50%
变压器铁芯电流	铁芯接地电流	1mA～1000mA	±5%
