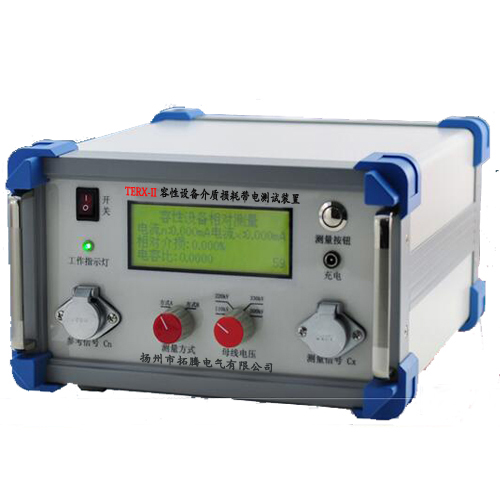

TERX-II容性设备介质损耗带电测试装置

产品简介

      本仪器用于电流互感器、变压器套管、CVT及耦合电容器等容性设备相对介损和电容量的带电测量，也能用于测量绝对介损和电容量。

产品特点
1、取样单元输入阻抗极低，可耐受10A工频电流的作用以及10kA雷电流的冲击，信号处理电路采用了独特的异频自校技术，对传感器精度进行动态校验，可完全排除母线谐波分量对测量结果的影响。因此仪器可准确检测100μA-1000mA范围内的微弱电流信号，并能通过外部串接电阻的方式实现对电压信号的测量。
2、可以提供两种介质损耗在线检测方式，既可测量两个同相电容型设备的介质损耗差值和电容量比值，又可用PT二次侧电压作基准信号，对设备的电容量及介质损耗值进行测量，现场使用操作灵活、方便。
3、检测仪的主控采用先进的DSP控制系统，该CPU具有运算速度快，功能强大及抗干扰能力强等优点，可以保证仪器现场工作时具有良好的稳定性能。
4、完善的电磁屏蔽措施和先进的数字处理技术，可确保介质损耗测试结果不受谐波干扰及脉冲干扰的影响，具有达±0.05%的绝对检测精度。
5、机内自带铅蓄电池，在一次充满后，即使是在现场没有市电的情况下，仍可以连续工作8小时，完全满足现场使用的要求。

产品参数
1、显示方式：液晶显示器，特别适合户外使用
   ①充电电源：AC 220V， 50±1Hz
   ②充电时间：约12小时
2、测量范围及精度
   ①电流测量：测量范围Ix=100μA～1000mA
                     In=100μA～1000mA
     测量精度：±（0.5%+1字）
   ②电压测量：测量范围Vn=3V～300V
     测量精度：±（0.5%+1字）
   ③介质损耗：测量范围Tanδ=－200%～200%
     测量精度：±0.05%
   ④ 电容比值：测量范围Cx:Cn=1:1000～1000:1
     测量精度：±（0.5%C +1字）
   ⑤电容量：测量范围Cx=10pF～0.5μF
     测量精度：±（0.5%C+2pF）
