TZNR-50A高能氧化锌压敏电阻测试仪

执行标准：DL/ T 596~1996

产品简介

    TZNR-50A氧化锌压敏电阻测试仪用于测量能氧化锌压敏电阻的压敏电压（UnmA）和0.5UnmA下的泄漏电流（Id）。

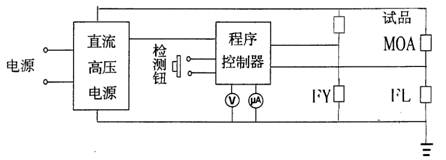

产品原理

       人工按一下检测量钮，便启动直流压电源，由程序控制器从FL上采样，产生nmA的恒流通过试品，经FY自动测量UnmA值，然后又由程序控制器发出指令产生0.5UnmA的恒定电压加在试品上，进而从FL上测得流过MOA的电流Id。

      此两值UnmA和Id以LCD数码分别显示在氧化锌压敏电阻测试仪的两块表头上，并可长时间保存，以便读数。后，程序控制器关闭直流压电源，自动放电，发出安全指示，告知测量完毕。

产品特点

>该测试仪采用频压技术，压的产生、控制以及测量等环节有机结合，构成一个大的闭环系统，产生精度恒流、恒压源。并有多重保护，安全可靠。整个测试过程，只需按一下测量钮，测试仪便在几秒钟内自动完成。手动调节可测量试品在任何电压下的泄漏电流。

>该测试仪测量系统数字化，稳定性好，精度，检测结果以三位半LCD数字显示，并有记忆功能，直观清晰。

产品参数

>测量范围：压敏电压：0-5KV(根据客户需求定做)

>泄漏电流：0-1999μA

>恒流：1mA  10mA  20mA  30mA  40mA  (根据客户需求定做)

>分辨力：电压：1V

>电流：1μA

>真确度：电压：1.5%+2个字

>电流：1.5%+2个字

>恒流：2%+2个字

>工作电源：220V±10%   50Hz

操作规程

1、将测试仪面板上的接地端子可靠接地；

2、将试品接在“H”—“L”端子之间；

3、将调压旋钮逆时针方向调至小位置；

4、接通测试仪电源；

5、测试：

将恒流开关置“1mA 10mA 20mA 30mA 40mA”中的任何一档，按下测量钮不放，调压旋钮左旋回零，红色报警灯亮，表明压启动，提示注意压安全，再右旋调压旋钮，此时电压表有相应的读数，绿色放电灯也会熄灭，测试仪已有压输出。

a、手动：将恒流开关置“1mA”档，调压旋钮从零调至所需要的位置，读取电压值和电流值即为该压敏电阻在此电压下的泄漏电流，然后，松开测量钮，测试仪关闭压，放电完毕后，绿色放电灯亮，测量完毕。调压旋钮右旋至大为恒流1mA.

a、自动：按下测量钮不放，调压旋钮从零旋至大，停留1~2秒后松开测量钮，测试仪自动完成U_nmA和0.5U_nmA下的泄漏电流的测量，并将所测量的数据锁存在电压表和电流表上，方便读数，待绿色放电灯亮后，表明测试仪已关闭压，测量完毕。自动测量简易流程：开机→选择恒流值→按下测量钮不放→左旋调压钮回零→右旋调压钮至大停留1~2秒→松开测量钮→绿灯亮→读数→关机。

误差调整

如果仪表使用一段时间后，发现有误差，则须进行调整。即：接好试品，取一块标准阻电压表并接在压端与地（外壳）间，按下测量钮不放，看仪器示值与标准表示值是否相等。如不相等，则须调整仪器表头背面的基准电位器。
