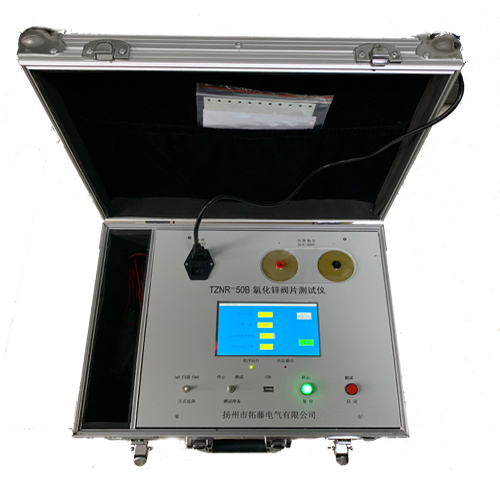

TZNR-50B氧化锌阀片测试仪

产品简介

     氧化锌（ZnO）非线性电阻zinc oxide nonlinear resistor（简称氧化锌阀片）作为吸能与过电压保护元件已广泛应用于水力、火力、与核能发电机组。目前在发电机励磁回路中的整流桥交流侧浪涌过电压保护装置、可控硅整流桥直流侧换相尖峰过电压吸收保护装置、同步发电机转子非全相过电压保护装置及灭磁装置，已大量采用氧化锌非线性电阻。

     氧化锌非线性电阻在工作中既要承受长期的励磁电压，还要承受灭磁时来自转子绕组的能量和过电压冲击，长期的励磁电压作用会使ZnO阀片产生静态老化，而灭磁和过电压冲击会使ZnO阀片产生动态老化。不管是静态老化还是动态老化均会使ZnO阀片的晶粒结构发生变化，造成V-A特性严重退化。静态老化是一个缓慢的物理化学过程，其老化速度的快慢可以用漏电流或功率损耗的增长速度来衡量。漏电流使ZnO阀片体温升，由于ZnO阀片具有电压负温度系数，其温升与漏电流的上升及老化速度成正比关系，一旦产生恶性循环，ZnO阀片将发生热击穿短路和炸裂。而动态老化对ZnO阀片也是一种温度效应。因此，氧化锌非线性电阻性能的好坏，寿命的长短，将直接关系到电力行业的安全运行。故定期检测ZnO阀片小电流V-A特性、检测其漏电流增长速度、预测使用寿命就显得格外重要。

   TZNR—50B氧化锌阀片测试仪，采用了独特的电压升压技术，与微机技术相结合，实现了对ZnO阀片智能测试，该测试仪能够对单片或多片（串）进行电压、小电流的伏安特性综合测试。TZNR-50A氧化锌阀片测试仪输出电压可达2.5KV，电流分辨率可达0.5uA，测量时只需简单操作即可对ZnO阀片进行自动检测。该仪器经过专家鉴定，认为具有操作简单，精度，抗干扰，防震，便于携带，无人为干扰因素等特点，达到了快速、准确稳定测试阀片的目的。自推出以来，得到用户广泛欢迎。

产品构成

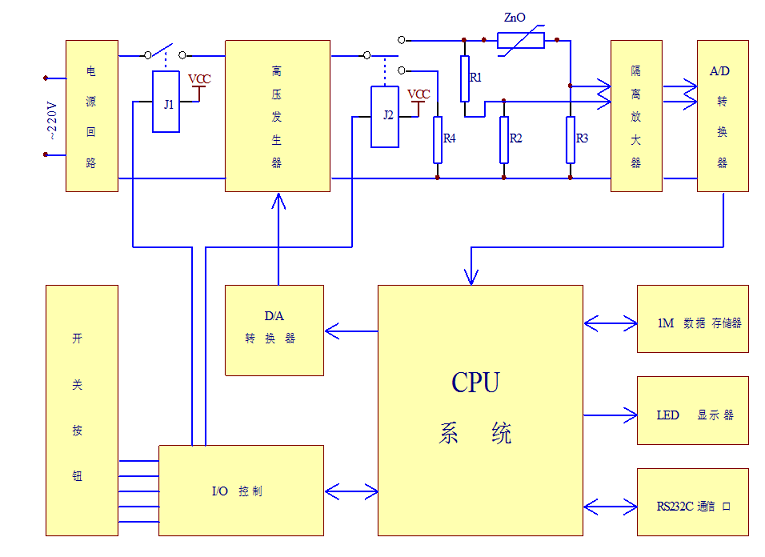

     TZNR—50B氧化锌阀片测试仪主要由以下几部分组成：电源回路、压发生器、放电回路、采样隔离放大回路、A/D转换器、D/A转换器、CPU控制系统、数据存储器、数码显示器、数据通信口、I/O控制口等几部O阀片上，通过采样电阻取得其动态V-A特性信号，经隔离放大，由A/D转换电路变换成数字信号，数据经过分析处理后，其小电流V-A特性曲线数据被完整保存，并将结果数据用LED数码管显示。同时通过RS232通讯口与PC机连接交换数据，完成对阀片测试数据的永久保存和数据曲线的显示与打印，自动形成测试报告。

产品参数

产品附件本产品详细清单，请以说明书或代销合同为准

注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
