产品简介
TE3530是采用ARM处理器控制的智能测试仪器。是一台集绝缘电阻仪、皮安计、数字电位计、数字压源表4合1的专业仪表。输出0.001V~1000V任意电压输出，满足任何测试电压要求，具有电压回读功能基本测试精度达0.3%。六量程测试，使绝缘电阻测量范围可达：1Ω-10000TΩ(10~1016Ω)，漏电流范围：2mA~10fA，大显示位数99999数。测试速度可达20次/秒，配套测试电极可测试材料的体积电阻率和表面电阻率。能准确的绘制曲线V-I/V-R。超速测试为自动化生产提供了佳方案。仪器拥有分选功能，分选讯响设置，还可配备Handler接口，应用于自动分选系统完成全自动流水线测试。
产品特点
1、4.3寸 TFT真彩液晶显示，同时显示电压、电阻、漏电流
2、宽量程精度测试，1Ω-10000TΩ(10~1016Ω)，精度 0.3%,漏电流范围：2mA~10fA
3、测试电压0.001V~1000V，连续可调，电压精度0.05%
4、体积电阻Rv，面积电阻Rs测试功能，R-V，I-V扫描测试
5、多种接口配置，适合配套自动测试系统
产品参数
|
测试参数 |
绝缘电阻（IR）、微电流（I）、体积电阻率（Rv)、表面电阻（Rs) |
|
基本准确度 |
＜1G：± 0.3% ≥1G： 0.5% ≥10G ：2% ≥1T：5% ≥100T： 20% |
|
测量范围 |
电阻：1Ω-10000TΩ(10~1016Ω)，电流：2mA~10fA |
|
输出电压 |
DC 1~1000V，1mV步进，回读电压精度0.05% |
|
量程 |
六量程自动和手动 |
|
测试速度 |
3次/秒、10次/秒、20次/秒 |
|
显示结果 |
直读, ΔABS,Δ%,θ, 分选结果 |
|
大读数 |
99999 全五位显示 |
|
校正 |
全量程内开路清零 |
|
比较器 |
3组记录，3档分选 档计数 |
|
触发器 |
内部触发、手动触发、外部触发 |
|
定时充电器 |
0.0S~999.9S |
|
接口 |
RS-232C接口 Handler(PLC)接口 |
|
电源要求 |
电压：198VAC～240VAC 频率：47Hz～63Hz 功率：大50VA |
|
尺寸与重量 |
外尺寸（mm）：382(长)x249(宽)x102() 重量：3.5kg |
|
附件 |
TE0303测试线 、TE9800 RS232接口电缆 |
|
可选附件 |

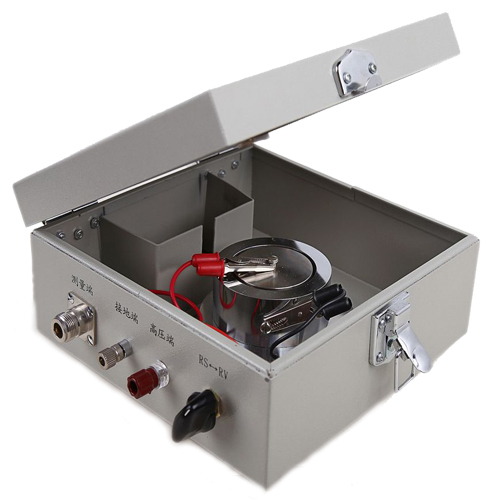

TEDJX-S 测试电极 |
|
其他 |
R-V/R-I图形扫描测试功能 |
1、光伏绝缘材料的绝缘性能、湿漏电测试
2、绝缘材料的体积电阻率和表面电阻率测量
配套：
|
温度条件： 20℃±5℃ |
||||
|
温度条件：≤80% R.H. |
||||
|
电压： |
||||
|
量程 |
有效分辨率 |
精度 ±（%+分辨率） |
温度系数（ppm/℃） |
|
|
1000V |
10mV |
0.025+5 |
25 |
|
|
100V |
1mV |
0.025+5 |
50 |
|
|
电流： |
||||
|
量程 |
有效分辨率 |
精度 ±（%+分辨率） |
温度系数（ppm/℃） |
|
|
2mA |
1uA |
0.1+5 |
25 |
|
|
200uA |
100nA |
0.1+5 |
25 |
|
|
20uA |
10nA |
0.1+5 |
25 |
|
|
2uA |
1nA |
0.1+10 |
50 |
|
|
200nA |
100pA |
0.1+10 |
50 |
|
|
20nA |
10pA |
0.3+20 |
200 |
|
|
2nA |
1pA |
0.3+20 |
200 |
|
|
电阻： |
||||
|
量程 |
有效分辨率 |
精度 ±（%+分辨率） |
温度系数（ppm/℃） |
测试电压 |
|
10KΩ |
1Ω |
0.1+5 |
25 |
50V |
|
100KΩ |
10Ω |
0.1+5 |
25 |
50V |
|
1MΩ |
100Ω |
0.1+5 |
25 |
50V |
|
10MΩ |
1KΩ |
0.1+5 |
50 |
50V |
|
100MΩ |
10KΩ |
0.1+5 |
50 |
50V |
|
1GΩ |
100KΩ |
0.1+10 |
50 |
500V |
|
10GΩ |
1MΩ |
0.35+20 |
50 |
500V |
|
100GΩ |
10MΩ |
0.35+20 |
200 |
500V |
|
1TΩ |
10GΩ |
2+100 |
200 |
1000V |
|
10TΩ |
100GΩ |
5+1000 |
200 |
1000V |
|
100TΩ |
1TΩ |
10+1000 |
500 |
1000V |
