SB991导电和防静电材料体积电阻率测量装置

产品简介

      在测量导电材料电阻率若采用三电极或二电极测量时会因为电极与被测量材料表面电阻而影响测量准确性，本装置采用四电极(四点探针或四探针)法测量导电和防静电材料体积电阻率，可以克服表面接触电阻造成的误差影响，

      本导电和防静电材料电阻率测量装置完全符合并优于以下标准：

◎ 国家标准GB11210《硫化橡胶抗静电和导电制品电阻的测定》

◎ 国际标准ISO1853 《导电和防静电橡胶-电阻率测量》

◎ 国际标准ISO 3915 《导电塑料体积电阻率测试方法》

◎ 国家标准GB2439 《导电和抗静电橡胶电阻率（系数）的测定方法》

◎ 国家标准GB/T15662《导电、防静电塑料体积电阻率测试方法》

◎ 交通行业标准JT230－95　汽车导静电橡胶拖地带

◎ 美国ASTM D991标准《橡胶特性---导电材料及防静电产品的体积电阻的标准测试方法》(要另配ASTM电极)

◎世界上超宽测量范围，达20个数量级,几乎可以测量从金属导体（如铜）到所有静电导体材料及静电消散材料和部分绝缘材料等全部材料的体积电阻率。

产品参数

   2.1　测量范围：10^-9Ω.m ～10¹¹Ω.m
   2.2　准确度：1%

   2.3　静电计(静电电压表)：100mV～±200V，输入电阻≥10¹⁴Ω(100TΩ)，0.5%

   2.4　皮安电流表：1×10^-15A (飞安fA), 0.5%

   2.5  数字可调电压源

   2.6　测试屏蔽箱（ 内含国家标准四电极）注：不同的标准有不同的电极,如果要美国ASTM电极，请订货时请说明。

   2.7  绝缘板　≥100TΩ.m (10¹⁴Ω.m)

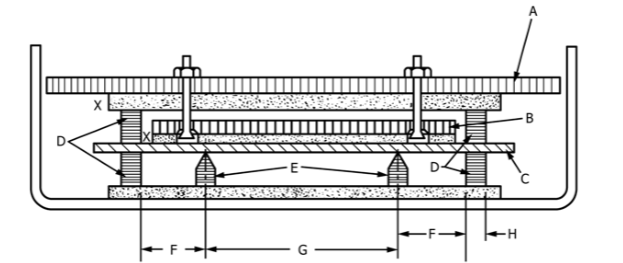

美国ASTM D991 Model 831 Volume Resistivity Test Fixture  体积电阻测试夹具(Vierpolelektrode VE-D991)

采用GB或ASTM测试方法进行的计算，可以确定材料的体积电阻率式中
ρV =体积电阻率欧姆厘米(Ω)；
V=电位电极（B-B′）或为电流通过试样（A-A'）的电位差(V)；
W =试样宽度(cm)；
d =试样厚度（cm）；
I=电流的平均值(A)；
L=与试样接触的两个电位电极之间的距离（cm）。

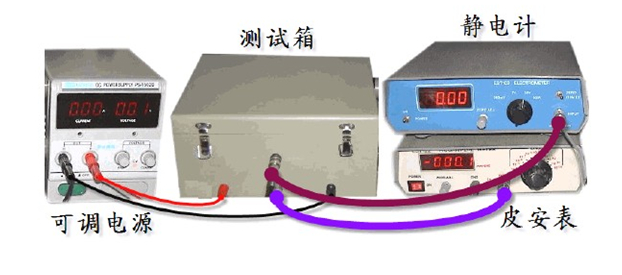

产品接线

    a. 将电源地（黑）与SB122地相接

    b．电源正 (红) 与电流电极相接

    c. SB122皮安表的输入与电流电极的另一端相接

    d. SB103静电计的输入与电压电极两端相接，测试时靠近电流正极性端的电压电极接静电计输入芯线，另一电压电极接SB103的地线。

可调电源SM305D

典型应用案例：

    1，国家特种辆汽车导静电橡胶拖地带的检测。

    2. 深圳某材料研究所测量导电石墨体积电阻率（Ω.m）

    3.交通部某科学研究所

    4.上海某材料研究所

订货说明：

订货时可根据标准选用不用材质（黄铜电极或不锈钢电极），不同压力（65g或331g）的电极，如没有说明，默认为黄铜电极，黄铜材料比不锈钢材料导电性能更好。

1. 黄铜电极，间距离20mm, 适用标准GB/T15738 导电和抗静电纤维增强塑料电阻率试验方法等。

2. 不锈钢电极

3. 美国标准电极。

美国电极与中国电极（或欧州标准)有非常大的区别，就像美国单位与单位有很大区别样，美国标准电极体积大、质量也大。

电极对比测试，经过我们对比测试，无论哪种电极测试结果都在误差范围之内，所以选用哪个电极不是主要的，但电极的重量大轻或材料不平整时时，有可能电极与材料接触不良，会增加误差。

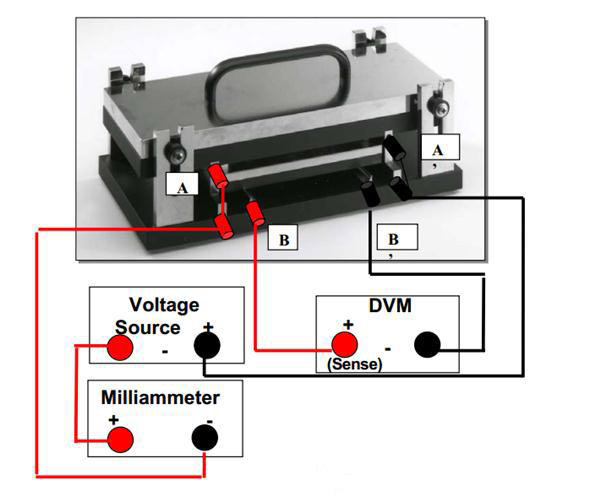

SB991 ASTM D991 831型电极接线与操作
