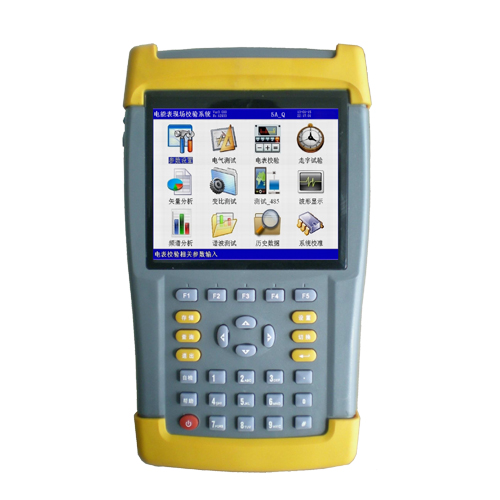

TEDN-1S单相电能表校验仪

产品概述

       TEDN-1S单相电能表校验仪是集电参量测量、电能表校验、CT变比测量、故障分析为一体的精度测量仪器。该仪器选用了进口多功能测量芯片，以速CPU控制运行，在测量的精度和稳定度等指标较其它产品有显著的提，再配以精度、线性度、宽量限的钳型互感器，现场接线简便，无需断电开路即可直接接入；现场取电源，无须寻找单独的供电电源。

       多参量显示的液晶显示界面，人机对话界面友好，使用简便、快捷。为电力部门查窃漏电、查找计量装置故障、正确计量、追补电量提供了有利的检测手段。

产品特点

 1、不停电、不改变计量回路、不打开计量设备情况下，在线实负荷检测计量设备的综合误差（含电能表、CT、接线误差）。

 2、测量电压，CT一次、二次侧电流，功率，功率因数等多种电参量，从而准确分析判断出计量设备回路的故障。

 3、测量CT一次、二次侧电流，从而可测量电流互感器的变比和误差。

 4、电流回路使用钳形互感器进行测量，操作人员无须断开电流回路，就可以方便、安全的进行测量。钳形互感器分为25A和200A两种。

 5、当电压或电流钳有一相接反（即功率为负值）时，分析仪自动报警（扬声器发出响声）。

 6、大屏幕、亮度的液晶显示，并配有汉字菜单提示实现友好的人机对话。

 7、可选配虚拟负载，在用户无负荷时使用。

产品参数

 1、输入特性

      电压测量范围：0~250V，内部电路自动判断转换量限。

      电流测量范围： 0~25A（0~200A）。

 2、准确度

      电压：±0.2%

      电流、功率、电能：±0.5%

     综合误差：0.5级

 3、工作电源：交、直流90V~250V

 4、绝缘：

     ⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。

     ⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。

 5、体积：25cm×20cm×12cm

 6、重量：0.4Kg

 产品选型
