TE-605 发电机交流阻抗测试仪

执行标准:GB/T1029-2008; JB/T 8446-2005

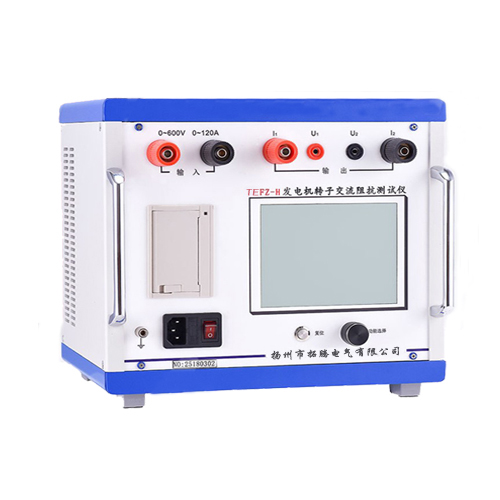

TE-605 型发电机转子交流阻抗测试仪是我公司根据国家标准GB/T1029-2008《三相同步电机试验方法》和JB/T 8446-2005《隐极式同步发电机转子匝间短路测量方法》的要求,在TE-603 型的基础上增加了同步测量发电机转速的功能,采用发电机专用转速传感器接口和进的超高速微处理器,使用“一键飞梭”+快捷键的操作方式,功能更强大,性能更优越,使用更方便。具有工作可靠、操作简便、测试精度高、小巧轻便等特点。目前在国内处于水平。

发电机交流阻抗测试仪 发电机转子交流阻抗测试仪、转子交流阻抗测试仪、

 ◆ 同步测量发电机的转速:符合国家标准的要求

 ◆ 全自动高速测量:各种同步发电机在动、静态下的转子交流阻抗及其特性曲线。 全自动采集、测量、显示、存储、打印所有测量参数(电压、电流、阻抗、功率、转速、频率、时间、设备编号)。

 ◆ 两种测试方式:可选择快速的自动测试和任意的手动测试。

 ◆ 随机附带测试报告应用软件:内置超大容量存储器,可存储1000组数据,可经RS232通讯接口上传至PC机,实现数据下载、自动生成可编辑测试报告,便于技术管理和存档。

 ◆ 全天侯大屏幕图文LCD显示:全中文菜单界面,光标提示操作,简单、方便;实时显示测试数据和动态描绘曲线,曲线坐标自动缩放,读图更加清晰。

 ◆ 自带高速微型打印机:实时打印测试数据和特性曲线。

 ◆ 完善的过压、过流保护功能:根据试验参数自动调整保护动作值,确保设备安全。

 ◆ 可兼做单相变压器的空载、短路试验和电压(流)互感器、消弧线圈的伏安特性试验。还可测量各种同、异步电机绕组的交流阻抗.

 ◆ 采用全金属标准工业机箱:符合国家标准,抗干扰能力强。(发电机交流阻抗测试环境电磁场干扰很严重,特别是膛外试验时,由于磁场是开放性的,非金属机箱的仪器可能受电磁干扰给测量数据带来很大的误差)

其它配套设备:
1、超低谐波安全隔离型调压器(用户指定容量、输出电压)
2、无功补偿装置(用户指定容量)-----可大大减小调压器的容量。
3、配合JGE-1电参数匹配器可测量水轮发电机的单个磁极的交流阻抗。



交流阻抗

0999.999Ω 0.2

03600.00r/min 0.2

交流电压

0600.00V 0.2

交流电流

0120.00A 0.2

有功功率

072KW 0.2

45.0075.00HZ 0.2

工作电源

220±10 50Hz

320×268×150mm

5 kg
