电缆校线器系列

                                                        用途：

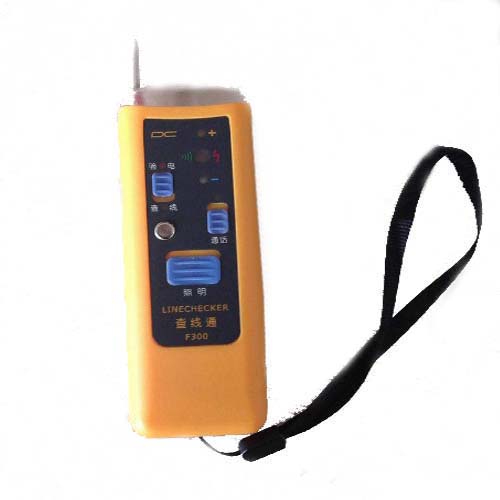

     F200/300型对线器是一种多功能查线对线器，适用于电气线路，尤其是各种二次回路及控制回路的查线，对线及验电等工作，此外它可以单独作为照明手电使用，在各种电气线路及设备的日常维护、操作及检修等工作中是一种理想的常用工作，可广泛用电力、电信、冶金、化工等工业电气领域。

功能：查线、对线、通话、验电、照明、充电。

包装：1套2只，

外形尺寸：127X45X21mm/台

1、查线：检查线路的通断情况，判断多芯线缆的对应端；

2、验电：判断250V及以下交流电、直流电的极性；

3、照明：在工作中为被检测线路照明，亦可单独作为照明手电使用；

4、充电：为查线通内的充电电池充电；

5、通话：（仅限F300型）查线时能够利用被查线缆作为通话线路进

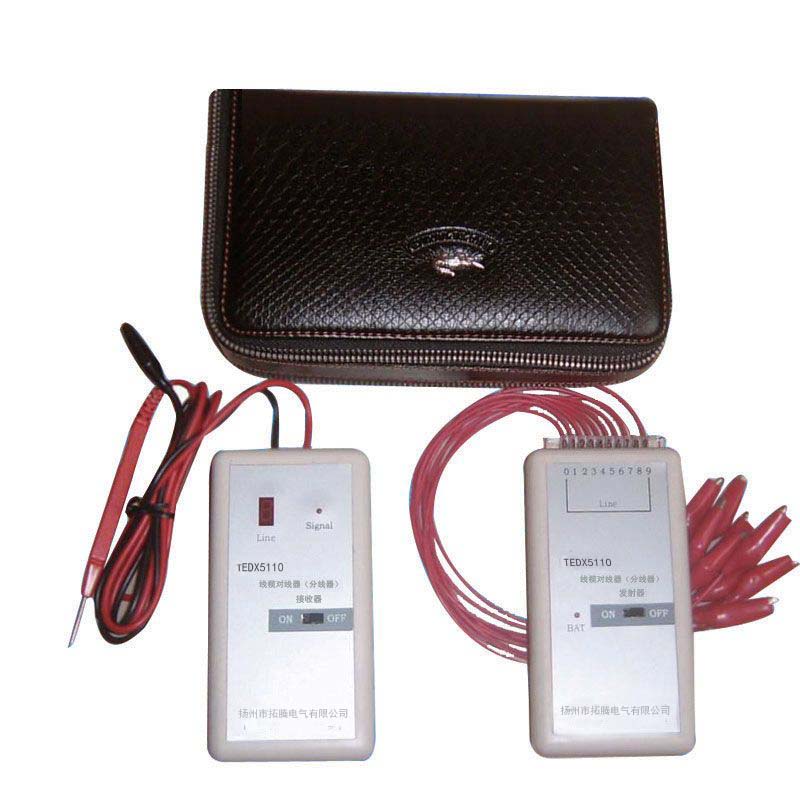

SB5110线缆对线器

判断准确、可任意接线（不需公用地线）等一系列优点。可大大提施工进度，是电力、电信、自动化控制等现场施工中的新型测试工具。本品是在参考国外新型对线工具的特点，结合我国实际情况而设计的，采用了先进的数字识别技术，使测试工作变得更简单，更准确。

      1、整套仪器由一个发射器和一个接收器组成；

　　2、无需先确定公用线，方便使用；

　　3、电线识别、分线，应用于一束电线或多根电线的区分；

　　4、一次可识别10根线，如需区分更多电线可多次测量或用多个仪器；

　　5、可判断导线间是否短路或断路；

　　6、接收器也是一个通断检测器，可用于测量电线是否导通；

　　7、结构小巧，易于单人手持操作。

技术参数：

       显示LED
       大线阻约1000Ω
       被测线长距离40Km/1.5mm3
       仪器供电4节5号 1.5V电池 AAUM3 1.5V
       发射器尺寸 135×70×24mm    接收器尺寸135×70×24mm
标准配置：
       发射器 1台    接收器 1台    1.5V电池AAUM3-15V 4节

      电缆芯线对号器体积小巧、便携易带、交直流两用电源，每人每次可对20线，线阻1K欧(相当于无限长)仍可正常查对，是电力、通讯建设、检修、维护的得力助手。

1、每人每次可对20线

　　2、线阻1K欧(相当于无限长)仍可正常查对

　　3、交直两用便携易带

　　4、识别端数码显示清晰明了

　　5、仅重2Kg

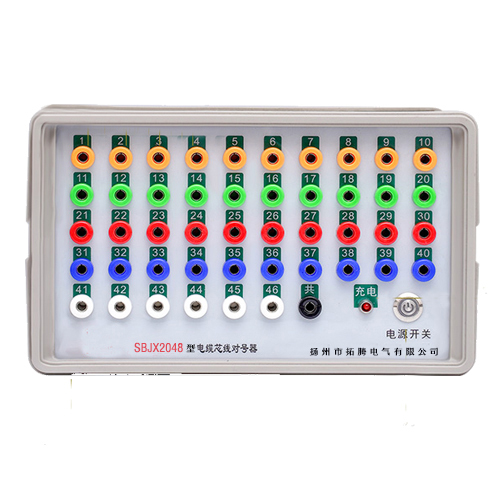

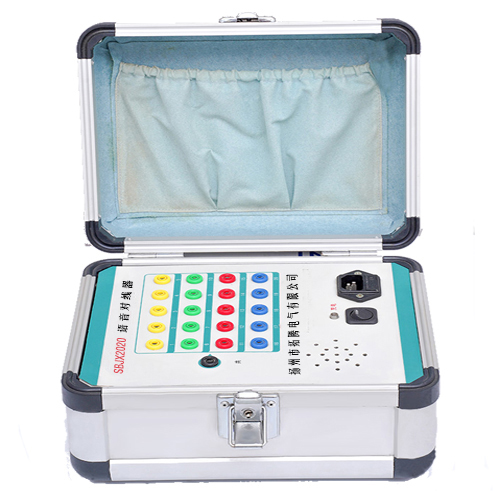

　　可选 SBJX-2020型20线，SBJX-2024型24路 SBJX-2036型 36路 SBJX2048型 48路 SBJX2069型2-99线可定做，SBJX2020B型语音报号

DXY2010 对线仪

      DXY2010新型40芯电缆查线 实用工具 应用广泛 效准确 在各种电器电子设备的生产、维修、调试过程中，我们必不可少地要对多芯电线电缆进行对线头（线号）、检测电线电缆的通导状况。以前使用万用表或“通灯”，工作强度大，准确率不，往往要两个人以上才能操作，费时费工。这种传统方式已不适应现代工业要求的快速、准确、方便、效，因此，我们研制改进生产的新一代DXY2010袖珍多芯电缆对线仪应运而生。该产品能对40芯以下电线电缆快速查对。具有大大提工效、降低劳动强度、提准确率、缩短生产、维修、调试时间，从而直接为企业创造经济效益。本产品广泛应用于电力、交通、铁路、冶金、航空、电子、建筑、纺织、装修、石化、机械、教育、矿山等各行业。凡是需对多芯电线电缆查对线号的场合，本产品均能使用。本产品的质量和性价比在市场上受到用户广泛度赞扬。
一、产品特点
1、 新手持式仪表型袖珍多芯电缆查线仪，美观实物。
2、 每次查线可多至40芯，其中一芯为地线接口。被查导线长度可达4000米。
3、 显示：中间两位显示线号，左边一位显示1表示断路。
4、 供电：6F22性9V叠层电池供电，电压不足时将显示“ ”，请及时更换电池。
5、 功耗：耗电小于20MW。
6、 使用环境：温度0℃-40℃，湿度小于85%RH。
7、 外形：精美铝合金箱，主机为可取出，接线端直接在仪表箱内镶嵌。
         查 线 仪：W×L×H(19*9*4.5cm)，接线面板W×L（14.5*10cm）。
         整机尺寸：W×L×H(22*17.5*12.5cm)
8、 重量：整机重约：1.8KG，主机重约0.4KG，机箱+接线端重约：1.4KG

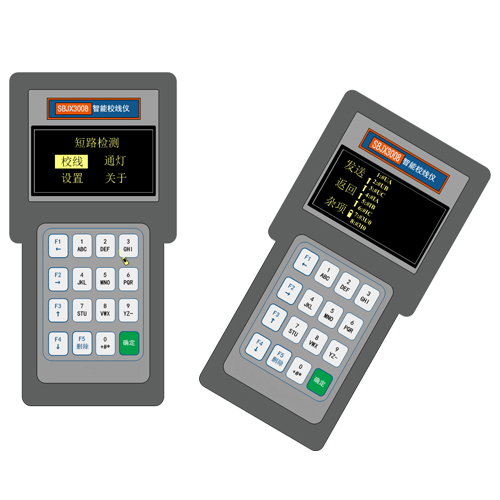

SBJX-3008智能多功能手持式校线仪装置它主要包括主机、从机两个装置。主机包括8个测试端口、1个公共地和1个语音端口；从机包括1个接收端口1个公共地和1个语音端口。使用时主从机分别位于测试线的两端，按操作说明上连接好引线端子，当满足测试条件时装置会给出相应端口接通的文字显示，同时带有蜂鸣器提示音。主机具有键盘，可满足现场编辑每条待测线（对应装置每个端口）的名称，输入线号后，当相应端口线路通过测试线接通时，从机两侧都会显示出该线路的名称。在测线的过程中主机和从机可以通过一根已知线缆进行有线通话，提测试效率。

指标
◆ 电源输入8.4V±10%,300mA；
◆ 测试端口输出8路；
◆ 语音端口输出1路；
◆ 公共地1路；
◆ 音频:频带300—3000Hz；
◆ 测试距离1000m；
◆ 可持续工作8小时;
◆ 手持式结构，外型尺寸20mm(长)×12mm（宽）×5mm()；
◆ 整机重量<500克。
