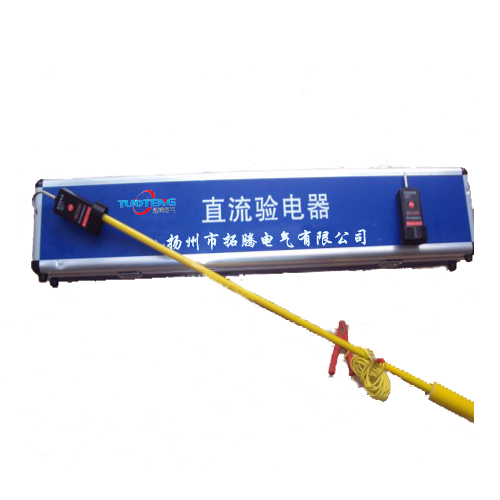

TYD-Z高压直流验电器

品名：SG-（DC）型压直流验电器

     本公司研制和主要生产的的直流验电器专为地铁、铁和轻轨在直流输配电线路和设备中配备的验电设备。无论是白天或夜晚，室内变电所、站或室外架空线上，都能正确、可靠地为您工作服务。是地铁、铁、轻轨运营系统必备的安全用具。

适用范围：是专门用于“+”极性压750V、1500V直流电器设备验电器

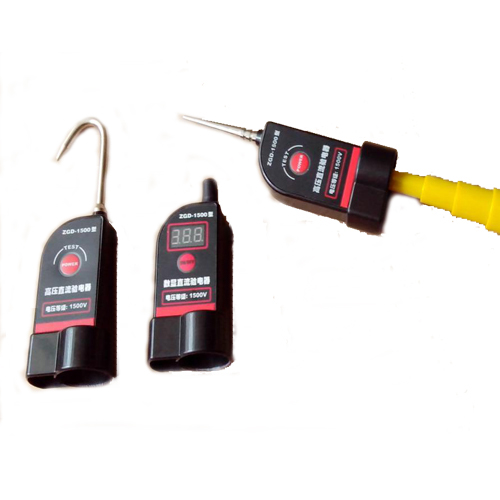

直流验电器按指示方式分有：声光式、电表式和数显式三种。按电气极性分有：正极性与负极性两种，指示器头分：标准挂钩式、标准针式，由于直流系统电压等级以及极性比较特殊，我司可根据用户需要量身定制。

一、 技术指标：

       1.使用环境：

             A、环境温度：-20摄氏度——+50摄氏度。

             B、相对温度：85%.

             C、使用场合：户内或户外无雨天气。

       2.指示器：启动电源：250V-350V.

       3.操作杆形式：室内、室外2种。

       4.操作杆回缩尺寸：室内360MM，拉伸长度1450MM，室外950MM，拉伸长度4500MM，操作杆也可根据用户所需要的长度制定缩短或加长。

 二、使用方法及注意事项：

      1.验电前先按一下验电指示器的自检按钮，指示器应发出间歇式声光指示信号，证明验电指示部分完好，可以使用。反之，不能使用。

     2.要对接地线引线两端进行检查接触点是否牢固，证明牢固时，把一端夹子或线鼻子应接地接牢固，另一端钩子或插头于节限流电阻杆铜接口同样结实紧固。

     3.为了确保安全、可靠，对线路检查前，先在有电部位验电然后在施工部位上验电，这样更可靠安全。

     4.验电时应注意接地线与压带电体保持足够的安全距离，整个操作过程应符合安全规程的要求。

     5.为保证人身和设备的安全，验电器必须按规定每半年做一次预防性试验。

     6.限流杆及操作杆耐压性能：

            A、限流杆直流试验3kV，1分钟不击穿。

            B、绝缘操作杆的绝缘部分10000V直流耐压试验，持续5分钟后，操作杆不击穿。

一、TYD-DC500KV直流验电器概述：

500KV压直流验电器是拓腾电气公司为了适应我国压直流输电需求，采用国际先进元器件，独立研制的新产品，性能可靠。所有参数为我厂企业标准，（没有相应国家标准）。

TYD-DC500KV直流验电器，其指示器与操作杆都应用交流验电器的结构与工艺，所不同之处在于直流验电器操作杆的首节绝缘杆内增设了压限流元件及接地引下端口。

TYD-DC500KV直流验电器在型号区分上也较交流验电器增设了正、负极性接地之分，另外声光压直流验电器需要加一根接地引线。

二、TYD-DC500KV直流验电器技术指标：

注：TYD-DC直流验电器100V～1000KV都可以定做。

三、TYD-DC500KV直流验电器使用环境条件：

       TYD-DC500KV直流验电器环境温度：-25℃～+55℃

       TYD-DC500KV直流验电器使用场合：户内和户外无阴雨天气，相对湿度小于85%。

四、TYD-DC500KV直流验电器使用方法及注意事项：

1. 为保证人身和设备的安全，确保验电器的完好性，验电器应存放在空气流通、环境干燥的场所。

2. 验电操作前应对验电器进行自检，方法是：按下自检按钮验电指示器应发出清晰的声光报警信号。若自检无声光指示信号时不得进行验电操作。验电操作前还须检查接地引下线是否完好，接触点是否可靠。

3. 验电操作顺序为：

（1）将接地引下线的地轧，可靠地夹在良好的接地轨或极上。

（2）将接地引下线上端的插头可靠地插进首节杆末端的插孔内。

（3）旋上验电指示器，并进行自检试验。

（4）拉伸所有绝缘操作杆，使其拉足并定位。

（5）操作人员应先将该验电器的有电部位上验电，证明该验电器性能完好，然后在施工部位上验电，确认施工部位是否有电，

（6）直流验电器进行操作时必须使验电器正极接地，否则会使验电器烧毁。

4. 后，还应回复到有电部位进行复验，以确保该验电器的完好性。

5. 我公司生产的TYD-DC500KV直流验电器，可以接近被测电源时显示有电。

6. TYD-DC500KV直流验电器采用微功耗集成电路，静态功耗极微，因此长期使用无须更换电池，当进行自检试验不能发出声光信号时，再考虑更换电池。验电器如遇损坏，切勿擅自处理，请及时与我公司联系修理或更换。

五、TYD-DC500KV直流验电器定期试验：

为保证人身和设备的安全，验电器必须按规定，每半年进行一次定期预防性试验。

预防性试验项目为：

（1）整组启动电压试验。

（2）限流杆耐压试验，（接地插孔和验电器顶尖螺纹处）

其试验结构应符合技术指标的规定预防性试验前应先进行外观检查，当发现验电器的外壳有缺损、绝缘杆有裂缝等明显缺陷时，不宜进行试验，应及时送交修理或更换部件后再进行试验。

六．注意事项：

   我公司直流验电器是按感应式设计的，验电器需要慢慢接近带电体，正常情况离带电体30-100厘米应该报警，报警后即应离开。

● 产品应有的功能全部到位。没有实质性用途的功能全部删除。

● 产品精度，启动电压度一致，使用环境和电池电量的变化对启动电压的影响≤3% 。

● 电路采用军工级厚膜芯片，专用集成电路ASIC，数字显示更精准。

● 电路采用了匀电场布线和先进的贴片工艺。

● 外壳采用进口ABS军工级颗粒塑料注塑而成。

● 绝缘操作杆采用新型进口环氧树脂（海因环氧树脂）和强度玻璃纤维布。经历了烘烤打磨等10多道工序。

● 每一个产品都是经过千锤百炼精心打磨而成。

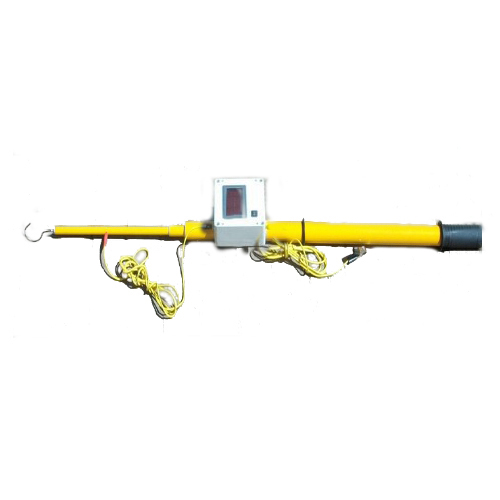

数显式直流验电器SGZ-1500D型、接触网专用接地线（柔性）XDJZ-1500A、接触网专用接地线（刚性）XDJZ-1500B、接触网专用接地线（三轨）XDJZ-1500C、直流验电信号发生器进行年检维护及损坏配件维修，使其符合中华人民共和国电力行业标准:DL/T 740-2004规定要求。接触网接地棒、1.5KV接触网专用直流接地棒、接触网专用直流接地棒
