国家电网公司2009《电力安全工作规程》规定，压验电器在使用前应先在有电设备上进行试验，确认验电器良好；无法在有电设备上进行试验时，可用工频压发生器等确证验电器良好。根据这一规定，我公司研制开发的代SBTC系列压验电器现场测试仪，适用于对各种交流电容型验电器的验电有效性进行验证，提供了验电器在验电使用前有效验证新途径，能确证验电器安全可靠性。
|
测试仪型号 |
TC-I- 6 |
TC-II-10 |
TC-II -35 |
TC-III -110 |
TC-III-220 |
|
升压范围 |
L端100V,H端1500V |
0-4KV |
0-14KV |
0-44KV |
0-88KV |
|
被检测验电器电压等级 |
380V,6KV 压验电器 |
10KV 压验电器 |
35KV 压验电器 |
110KV 压验电器 |
220KV 压验电器 |
|
被测验电器启动电压值 |
100V、1500V |
1500V-4000V |
5250V-14000V |
16500V-44000V |
33000V-88000V |
|
注:启动电压值15%-40%额定电压 |
|||||
国家电网公司2009《电力安全工作规程》规定，压验电器在使用前应先在有电设备上进行试验，确认验电器良好；无法在有电设备上进行试验时，可用工频压信号发生器等确证验电器良好。根据这一规定，我公司研制开发的第二代WBJ系列手持式压信号发生器，比上一代箱式设计更轻巧，使用更方便。这种型号只适用于0.4-220kV型号的验电器的验电有效性进行验证，提供了验电器在验电使用前有效验证新途径，能确证验电器安全可靠性。
|
|
|
|
0.4KV-10KV-35KV手持工频正弦波压信号发生器 |
66KV- 110KV-220KV 台式工频正弦波压信号发生器 |
WBJ系列工频验电信号发生器采用微电脑电子技术，输出50HZ纯正弦波验电信号且输出信号能量稳定、动态功耗低、结构轻巧是作业人员理想的防身产品。本产品为通用型，适用于任何型号的电容型验电器，能对验电器电路进行定性的有效判断，但不能代替启动电压测试。
◎主要技术功能与特点
▶凡经WBJ系列发生器检测合格的验电器，其启动电压保证值标准范围内，反之超过40%范围时，本发生器拒绝启动。
WBJ系列发生器能可靠替代验电器在有电设备上进行试验，真正解决了在全部停电场合验电器无法试验的安全隐患。
▶WBJ系列发生器采用单片机微电子技术，能输出精准的50HZ/秒纯正弦波信号，信号输出能量稳定，可靠不受电源电压波动的影响。
▶WJB系列发生器在进行验电器检测时，不受外界干扰电场的影响。
▶WBJ系列发生器在正常使用条件下，电池使用寿命不低于1年，操作次数不低于10000次。
▶WBJ系列发生器结构精致，小巧是一种便于现场操作的携带式检测仪器。
▶WBJ系列发生器采用全绝缘导入腔信号传递结构，操作人员与压信号端处于完全绝缘隔离状态。
◎使用方法及注意事项
▶为保证安全，发生器应存放在空气流通、环境干燥的专用箱体内。
▶请选用与被检测验电器的型号、电压匹配的发生器进行检测工作。
一、使用前应先检查发生器的外表与各部位是否完好，若发现发生器的外壳有破损或功能异常时，请勿继续使用，应另换完好的发生器进行检测。
二、检测前应按正常操作要求，将验电器插入发生器的导入腔内，然后按压电源开关同时液晶显示器显示电池电压，再按V/V键切换液晶显示器显示0.149（等效额定电压的14.9%）此时可按正常操作方法，如验电器不报警再按V/V切换键液晶显示器显示0.4（等效电压的40%），手握发生器面板前裸手触摸区。
三、当被检验电器发出声光报警时，该验电器即为合格，可进入下一步的正常验电操作顺序。反之，该验电器不准使用，需更换合格验电器再行检测通过后使用。测试完毕立即关掉电源（注：测试时间不宜过长）
四、严禁使用电压等级的发生器对低电压等级的验电器进行检测，并不得以此作为判定依据。
五、发生器的使用寿命为三年，三年后仍需继续使用时，需经制造部门进行全项目性能检测通过后再行使用。发生器的长使用寿命原则上不超过5年。
工频验电信号发生器
国家电网公司2009《电力安全工作规程》规定，压验电器在使用前应先在有电设备上进行试验，确认验电器良好；无法在有电设备上进行试验时，可用工频压信号发生器等确证验电器良好。根据这一规定，拓腾电气公司研制开发的第三代GF\GY系列手持式压信号发生器与GYX|GPF系列通用，比上一代手持式验电电压等级更，解决了手持式500kV验电的难题，适用于0.4-500kV型号的验电器的验电有效性进行验证，提供了验电器在验电使用前有效验证新途径，能确证验电器安全可靠性。
◆产品安全可靠，简单耐用，准确有效的判断出验电器是否完好。
◆ 信号输出稳定的工频正弦电压。
◆设有欠压指示和压输出闭锁功能。
◆ 整机功耗≤2W，待机没有功耗。
◆ 电能转换效率＞80%以上。
◆ 体积小重量轻，所有发生器都是手持式单手操作。
◆ 电路采用军工级厚膜芯片，专用集成电路ASIC。
◆外壳采用进口ABS军工级颗粒塑料注塑而成。
◆ 每一个产品都是经过千锤百炼精心打磨而成。
技术参数
|
电 压 |
型 号 |
等效启动电压 |
欠压模式 |
频 率 |
波 形 |
|
0.4KV |
SG-0.4KV-T |
27%±3 |
5V闭锁指示 |
中频 |
三角波 |
|
SG-0.4KV-H |
27%±3 |
7V闭锁指示 |
工频 |
正弦波 |
|
|
10KV |
SG-10KV-T |
22%±3 |
5V闭锁指示 |
中频 |
三角波 |
|
SG-10KV-H |
22%±3 |
7V闭锁指示 |
工频 |
正弦波 |
|
|
27.5KV |
SG-27.5KV-T |
36%±2 |
5V闭锁指示 |
中频 |
三角波 |
|
SG-27.5KV-H |
36%±2 |
7V闭锁指示 |
工频 |
正弦波 |
|
|
35KV |
SG-35KV-T |
22%±3 |
5V闭锁指示 |
中频 |
三角波 |
|
SG-35KV-H |
22%±3 |
7V闭锁指示 |
工频 |
正弦波 |
|
|
110KV |
SG-110KV-T |
20%±3 |
5V闭锁指示 |
中频 |
三角波 |
|
SG-110KV-H |
20%±3 |
7V闭锁指示 |
工频 |
正弦波 |
|
|
220KV |
SG-220KV-T |
20%±3 |
5V闭锁指示 |
中频 |
三角波 |
|
SG-220KV-H |
20%±3 |
7V闭锁指示 |
工频 |
正弦波 |
|
|
500KV |
SG-500KV-T |
18%±3 |
5V闭锁指示 |
中频 |
三角波 |
|
SG-500KV-H |
18%±3 |
7V闭锁指示 |
工频 |
正弦波 |
接触网验电器验电信号发生器|直流验电器信号发生器
|
|
|
国家电网公司2009《电力安全工作规程》规定，压验电器在使用前应先在有电设备上进行试验，确认验电器良好；
无法在有电设备上进行试验时，可用工频压信号发生器等确证验电器良好。根据这一规定，我公司研制开发的第三代
ZGF系列手持式压信号发生器，适用于0.75-1500kV型号的验电器的验电有效性进行验证，提供了验电器在验电使用前
有效验证新途径，能确证验电器安全可靠性。
● 产品安全可靠，简单耐用，准确有效的判断出验电器是否完好。
● 信号输出稳定的工频正弦电压。
● 设有欠压指示和压输出闭锁功能。
● 整机功耗≤2W，待机没有功耗。
● 电能转换效率＞80%以上。
● 体积小重量轻，所有发生器都是手持式单手操作。
● 电路采用军工级厚膜芯片，专用集成电路ASIC。
● 外壳采用进口ABS军工级颗粒塑料注塑而成。
● 每一个产品都是经过千锤百炼精心打磨而成。
|

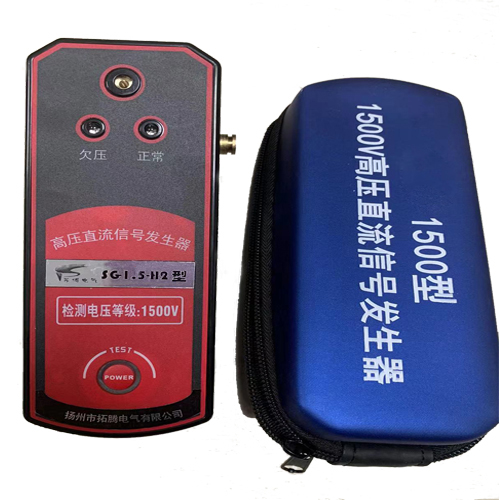

新款 SG-1.5-H2 |
新款SG-0.75-H2 |
|
电 压 |
型 号 |
输出电压 |
欠压模式 |
频 率 |
波 形 |
|
750V |
SG-0.75-T |
≥+300V |
5V闭锁指示 |
◎ |
◎ |
|
SG-0.75-H |
≥+750V |
7V闭锁指示 |
◎ |
◎ |
|
|
1500V |
SG-1.5-T |
≥+600V |
5V闭锁指示 |
◎ |
◎ |
|
SG-1.5-H |
≥+1500V |
7V闭锁指示 |
◎ |
◎ |
复合型工频压发生器
产品说明：
据国家网安监《国家电网公司电力安全工作规程》规定，验电器验电前，宜先在有电设备上进行试验，确认验电器良好；无法在有电设备上进行试验时，可用工频压发电器等确认验电器良好。
一、产品性能及特点：
目前，电力部门使用的压交流验电器大多数为电容型声光式，验电器本身虽没有自检开关，但只能检验验电器本身电路的状况，对于电路外来压信号的检验却无能为力，为此我们特研制开发了TESG-Z系列综合验电信号发生器。该产品能可靠地产生与验电器启动电压相同的工频电压，以此来证明验电器的完好性，尤其是在全部停电的作业现场，对确保设备与工作人员的生命安全有着极其重要的现实意义。
二、主要技术参数：
1、适用范围
6kV、10kV、27.5kV、35kV、66kV、110kV电容型声光压交流验电器。0.1～10kV低压两用交流验电器。任何电压等级的近用报警安全帽。
2、使用环境条件
空气温度+45℃～-15℃ 相对湿度：不大于90%
3、工作寿命：不低于【15000次】
4、充电电源电压：220V
三、使用方法：
选用与验电器相同电压等级的压发生器。手持验电器工作部分（验电器头），将发生器的电极头接触被测验电器的电极头，按动“工作”开关，此时验电器发出声光信号指示表明验电器的性能完好，如无声光信号指示表明验电器有故障。
四、注意事项：
验电信号发生器设有“电源指示”使用时如发现绿色指示灯不亮，红色指示灯亮，应进行充电。
压发生器不用时，应存放在干燥通风处，以免受潮。
|
10KV工频信号发生器 |
35KV工频信号发生器 |
TESG-2Z复合（10KV/35KV ） |
TESG-3Z复合(10KV/35KV/110KV) |
电容型验电器外置式工频检测装置
|
DJQ-II型 |
DJQ-III型 |
选型
|
型号规格 |
电压等级 |
输出波形 |
输出交流电压 |
频率 |
工作电源 |
重量 |
|
DJQ-II-10 |
10KV |
正弦波 |
≥3.0v |
50Hz±1Hz |
6V |
116g |
|
DJQ-II-35 |
35KV |
正弦波 |
≥3.2v |
50Hz±1Hz |
6V |
116g |
|
DJQ-II-110 |
110KV |
正弦波 |
≥3.5v |
50Hz±1Hz |
6V |
116g |
|
DJQ-II-220 |
220KV |
正弦波 |
≥3.8v |
50Hz±1Hz |
6V |
116g |
|
DJQ-II-500 |
500KV |
正弦波 |
≥4.0v |
50Hz±1Hz |
6V |
116g |
|
DJQ-III |
10KV |
正弦波 |
|
|
|
|
