令克棒（拉闸杆）绝缘棒、绝缘拉杆、压操作杆由工作头、绝缘杆和握柄三部分构成。绝缘杆采用玻璃纤维布、环氧树脂和306树脂苯酐、玻璃钢纤维布以及固化剂等几种绝缘材料制成，经过一次温定形和一次温打磨，然后上漆制作成玻璃钢制品，具备优良的机械电气性能，绝缘性能良好，使用安全.为便于携带和存放，有多节和伸缩式两类，多节的采用金属螺纹连接它主要用于用于短时间对带电设备进行操作的绝缘工具，如接通或断开压隔离开关、跌落熔丝具，装拆携带式接地线，以及进行测量和试验时使用。

简介

1、按照组合形式可以分为两种：一种是接口式令克棒；另一种是伸缩式令克棒。接口式的相对来说比较耐用，伸缩式的相对来说操作比较方便。

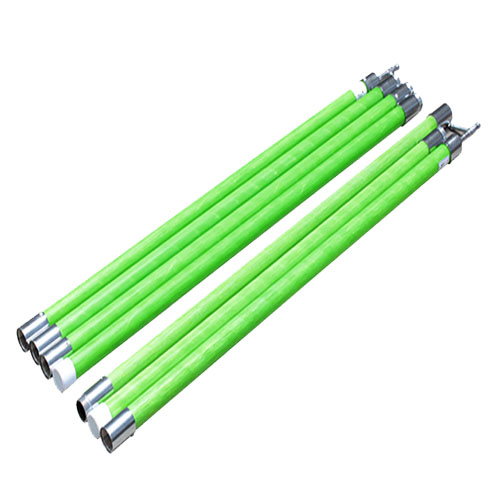

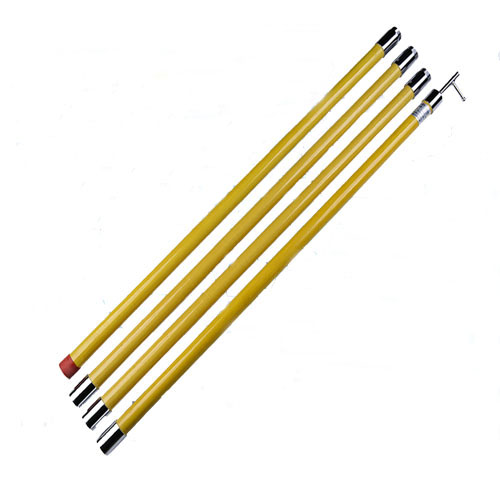

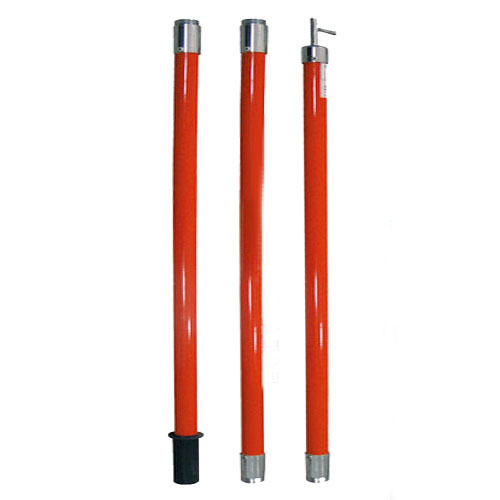

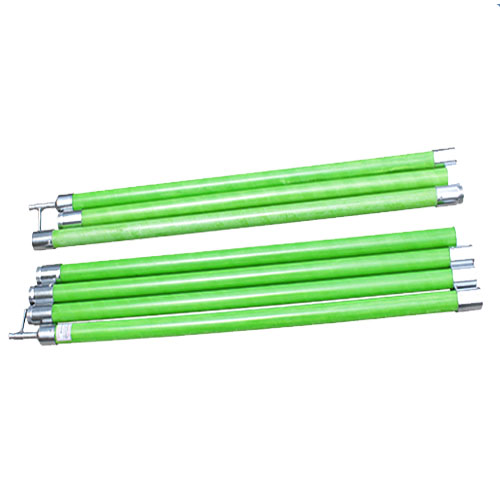

      A:分节接口式:接口式又称螺旋式拉闸杆,分节处采用螺旋接口，长可做到10米，可分节装袋携带方便。按长度与节数可分为：3节3米，3节4米，4节4米，3节4.5米，3节4.5米，4节5米，5节5米，4节6米，5节6米，4节8米

     B:伸缩式：伸缩式压拉闸杆3节伸缩设计，一般长做到6米，重量轻，体积小，易携带，使用方便，可根据使用空间伸缩定位到任意长度，有效地克服了接口式拉闸杆因长度固定而使用不便的缺点。按长度可分为：3节4米、3节5米、4节5米、4节6米。

2、根据使用环境可分为两种：一种是普通令克棒；另一种是防雨式令克棒（全天候拉闸杆）。

3、按材质分为：玻璃布拉闸杆、酚醛树脂拉闸杆，环氧树脂拉闸杆等。

令克棒试验周期为一年一次。6-10KV的加压44KV电压；35KV-154KV的加四倍相电压；220KV的加三倍相电压；试验时间5为分钟。

4、拉闸杆按电压等级分为：10kV、35kV、110kV、220kV、330kV、500kV。

         型号说明：型号说明 JYG系列绝缘操作杆（令克棒）根据额定电压、令克棒操作头（T型、L型、H型）、绝缘杆节数（3、4、5）、绝缘杆连接方式（A、S）等项指标
    例如：令克棒JYGT-A-35／1.5×4表示35KV，T型头，绝缘杆共4节每节1.5米，螺纹式连接。即：4节6米。



※选型须知:
不同电压等级、不同使用环境下的拉闸杆的具体配置是不同的；相同电压等级不同使用环境下的拉闸杆的具体配置也是不同的。所以，用户在选购拉闸杆时一定要确定好具体的使用环境和准确的电压等级，以便正确选型。

	▶颜色选择 (绿、黄、红、蓝、紫、白、黑）
	▶样色选择 (异形尖）
	▶长度选择：
	10KV	10KV	35KV	110KV	220KV	500KV
	3米 4米	4米	4米	4.5米5米	6米	6米
	▶材质选择

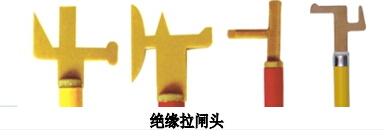

	令克棒（拉闸杆）头材质合金形式选择 常用“上”字型
	▶产品介绍
	令克棒又叫拉闸杆，采用专业的性能绝缘材料制作，用于短时间对带电体设备进行操作的绝缘工具，如接通或断开压隔离开关，跌落式断路器等。

    注：绝缘操作杆颜色按云南电网公司要求制作（10kV绿色、35kV黄色、110kV红色、220kV蓝色、500kV白色），通过区分颜色来分辨绝缘杆电压等级及长度，方便操作人员使用。

令克棒参数：

额定使用电压	总长	节数	外径	壁厚	组接方式	接口外径
10KV	3米	3节	32mm	3.5mm	平口螺旋	35mm
10KV	4米	4节	32mm	3.5mm	平口螺旋	35mm
35KV	4米	4节	32mm	3.5mm	平口螺旋	35mm
110KV	4.5米	3节	32mm或37mm	3.5mm	平口螺旋	35mm或40mm
110KV	5米	3节	32mm或37mm	3.5mm	平口螺旋	35mm或40mm
220KV	6米	3节	32mm或37mm	3.5mm	平口螺旋	35mm或40mm
220KV	6米	3节	32mm或37mm	3.5mm	平口螺旋	35mm或40mm
500KV	6米	4节
500KV	6米	5节



电压等级	长度	规格型号	防雨型	伸缩型
10KV	3米	TTLKB-10KV	TTLKB-10KV/F	TTLKB-S-10KV
35KV	4米	TTLKB-35KV	TTLKB-35KV/F	TTYLKB-S-35KV
110KV	5米	TTLKB-110KV	TTLKB-110KV/F	TTLKB-S-110KV
220KV	6米	TTLKB-220KV	TTLKB-220KV/F	TTLKB-S-220KV
330KV	8米	TTLKB-330KV	TTLKB-330KV/F
500KV	10米	TTLKB-500KV	TTLKB-500KV/F



1、不同电压等级对应不同长度的压拉闸杆，根据国家标准 规定如下（仅供参考）：10kv 3节3米或3节4米或4节4米，35kv 3节4.5米，110kv 4节5米，220kv 4节6米，330kV 4节8米，500kv 4节8米。

  ◇10KV令克棒（压令克棒，压拉闸杆，绝缘操作杆） 技术要求：

有效绝缘长度：2100mm ；金属端部接头长度：70mm ；握手部分：600mm ；金属中间接头总长度：270mm ；节数：3；外 径尺寸：32mm； 总长：3040mm。

  ◇35KV令克棒（压令克棒，压拉闸杆，绝缘操作）技术要求：

     有效绝缘长度： 2990mm ；金属端部接头长度：70mm ；握手部分：700mm ；金属中间接头总长度：280mm；节数：3 ；外径尺寸：36mm ；总长：4040mm。

  ◇110KV令克棒（压令克棒，压拉闸杆，绝缘操作）   技术要求：

    有效绝缘长度： 3880mm； 金属端部接头长度：70mm ；握手部分：700mm； 金属中间接头总长度：370mm ；节数：3 ；外径尺寸：36mm ；总长：5020mm。

  ◇220KV令克棒（压令克棒，压拉闸杆，绝缘操作） 技术要求：

     有效绝缘长度： 4660mm； 握手部分：900mm ；金属端部接头长度：70mm； 金属中间接头总长度：350mm； 外径尺寸：36mm； 节数：3 ；总长：5980mm。

    长度可分：3米令克棒，4米令克棒，  5米令克棒，6米令克棒，8米令克棒，10米令克棒

2、10kV，35kV，63kV，110kV，220kV绝缘操作杆分别要通过在45kV，95kV，175kV，220kV，440kV打耐压，保持一分钟不击穿。而330kV，500kV绝缘操作杆要分别在380kV，580kV上打耐压，保持5分钟不击穿。
3、试验周期为1年。
4、10kV，35kV，63kV，110kV，220kV，330kV，550kV用绝缘操作杆有效绝缘长度分别要求不小于0.7m，0.9m，1.0m，1.3m，2.1m，3.2m，4.1m。

接口式压拉闸杆结构性能特点:
1、采用绝缘性能及机械强度俱佳、重量轻、经防潮处理的环氧树脂管加工而成,具有重量轻,绝缘杆机械强度,携带方便等特点。
2、握手部分采用优硅橡胶护套，绝缘性能更佳，安全可靠。
3、端部金属接头为镀铬件，与绝缘杆采用内嵌式结构连接更牢固、安全、可靠。
4、扩展联接方便，选择性强，联接形式多样，可以灵活组合。

※注意事项：
1、使用前对拉闸杆进行外观检查，操作杆表面光滑，无划伤裂痕，空心管断口处有堵封头，节杆之间连接牢固，不松动，不脱落。
2、对拉闸杆工频耐压试验日期进行检查，应严格按照DL408-91电业安全工作规程作定期试验，超过试验周期不得擅自使用，要严格执行先试验，后使用的原则。
3、对每套压拉闸杆上标记进行检查, 是否明确，制造厂名、生产日期、适用额定电压等是否准确完整。
4、必须适用于操作设备的电压等级，且核对无误后才能使用。

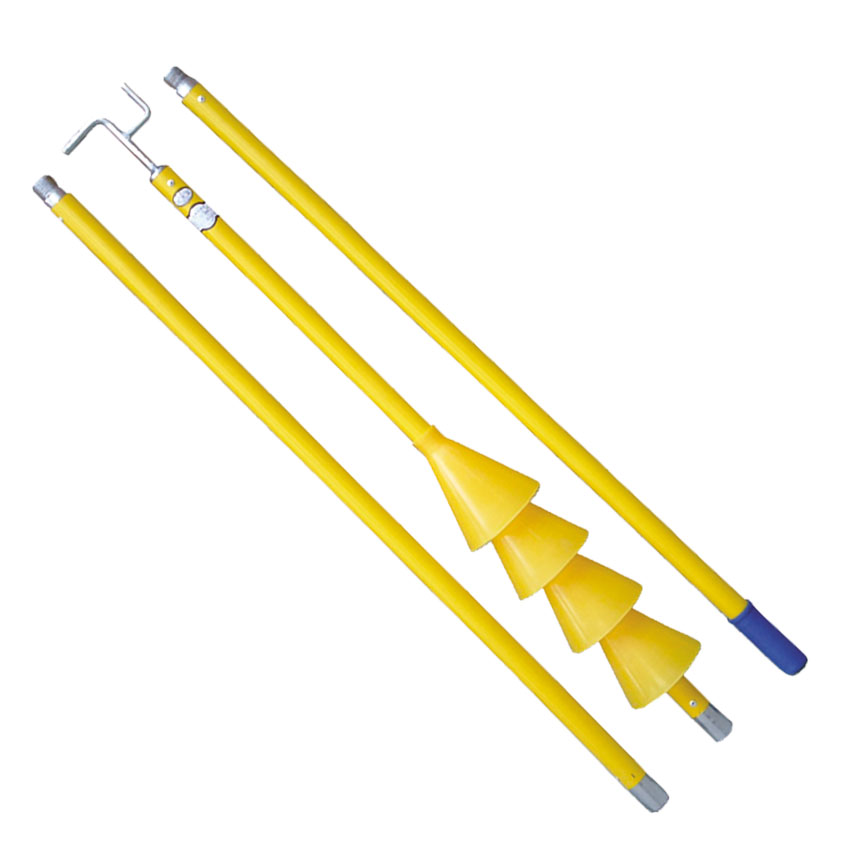

5、雨雪天气必须在室外进行操作的要使用带防雨雪罩的特殊绝缘操作杆。
6、操作时在连接绝缘操作杆的节与节的丝扣时要离开地面，不可将杆体置于地面上进行，以防杂草、土进入丝扣中或粘缚在杆体的外表上，丝扣要轻轻拧紧，不可将丝扣未拧紧即使用。
7、使用时要尽量减少对杆体的弯曲力，以防损坏杆体。

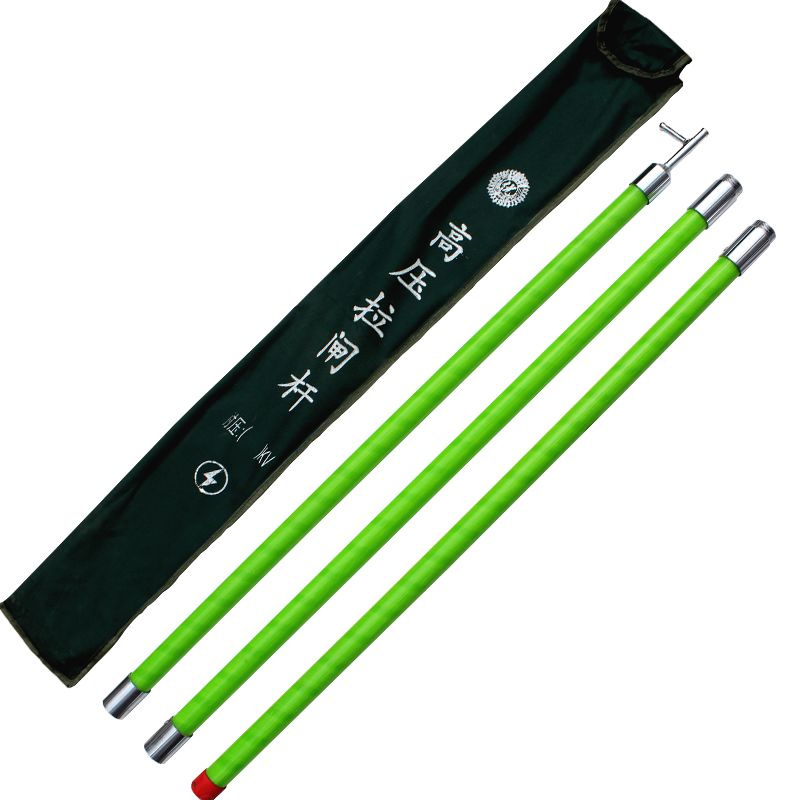

8、使用后要及时将杆体表面的污迹擦拭干净，并把各节分解后装入一个专用的工具袋内，存放在屋内通风良好、清洁干燥的支架上或悬挂起来，尽量不要靠近墙壁，以防受潮，确保其电气性能与机械性能的可靠性。
9、对绝缘操作杆要有专人保管。
