DLJ(DLX)高压接地线

1、接地线分类：

 低压接地线--（变电用接地线、380V接地线、500V接电线、6KV接地线、手握式接地线）

 压接地线--（10KV接地线、35KV接地线、110KV接地线、220KV接地线、500KV接地线，平口螺旋式接地线、线路型接地线、户外用接地线、猴头式接地线、双簧式接地线、

 接触网式接地线、接触轨接地、线路用接地

 3、接地线软铜线介绍：

   【直径】16mm2软铜线、25mm²软铜线、35mm² 软铜线50mm²软铜线、75mm²软铜线、90mm²软铜线

接线鼻之间测量直流电阻，对于25mm2，35mm2，50mm2，70mm2，95mm2，120mm2的各种截面，平均每米的电阻值应分别小于0.79mΩ，0.56mΩ，0.40mΩ，0.28mΩ，0.21mΩ，0.16mΩ。操作棒的工频耐压试验，10KV，35KV，63KV，110KV，220KV接地棒分别要通过在45KV，95KV，175KV，220KV，440KV打耐压，保持一分钟不击穿。而330KV，500KV接地棒要分别在380KV，580KV上打耐压，保持五分钟不击穿。周期不超过5年。

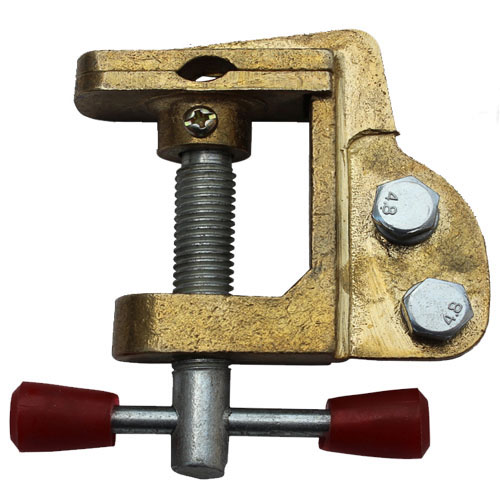

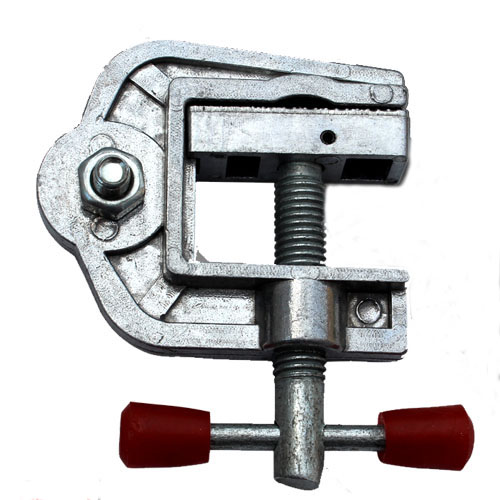

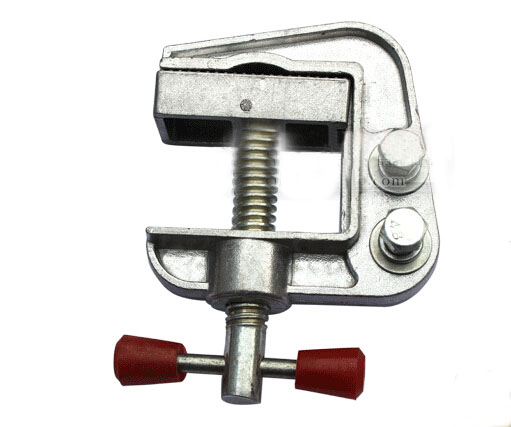

【接地方式】接地地钉入地式，接地线卡母排式

【材质】压铸铝材质，压铸铜材质

【软铜线型号分类】型号：3×1+6接地线，3×1+10接地线，4×1+10接地线，3×1+15接地线，3×3+15接地线。

5、使用环境：

【室内用】室内用是在电力设备上接电接地，接线线夹采用平口螺旋式，接地方式采用接地线夹（接母排和铜排式）。低压接地线，分为室内设备用接地线和室外线路用接地线两种，一般低压线路采用三相四线制。

【室外用】室外线路用采用双簧式，接地方式采用入地地丁方式。

6、接地线推荐型号：低压室内用50CM平口螺旋接地棒四根为一套，铜线采用国家标准规定的25平方毫米的3*1+8米的软铜线，接地采用压铸式接地线50CM的双簧是接地棒四根为一套，铜线采用国家标准规定的25平方毫米的3*1+12米软铜线。夹。低压室外用

7、接地线使用方法：使用时应先接地，再接电，这样是导线连接，接线线夹和铜线及接地线夹形成一个接地回路。

8、接地线注意事项：接地线是先接地端，后接导体端，接地线应该接触良好，连接可靠。拆接地线的顺序应该相反。装拆接地线都应该使用绝缘手套和绝缘棒。人体不得接触接地线或未断的导线，一防止感应导电。

	▶颜色选择
	▶样色选择
	▶长度选择：
	0.4KV	10KV	35KV	110KV	220KV	500KV
	0.5米	1米	1.5米	2米	3米	6米
	▶材质选择
	接地棒头材质有铝制或纯铜制两种形式选择
	▶产品介绍
	接地棒又叫接地线操作杆，采用专业的性能绝缘材料制作，用于固定接地线夹，在人体与接地线操作起绝缘安全阻隔作用，消除直接接触或过分靠近尚未接地设备的导体的危险，使工作人员能保持足够的安全距离进行操作。

温馨提示：

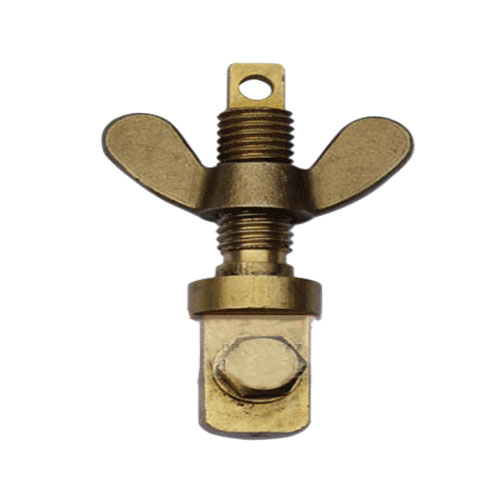

1、根据使用目标选用不同的接地操作杆头：平口螺旋式（线排两用），双舌挂钩式（导线专用）；小号开口约3cm中号开口约4.5-5cm大号开口约7cm 猴头式（直角式猴头和脱缷式猴头）开口约4cm;多角度可调节鸭嘴式（固定式和脱缷式）

2、根据不同的电压等级来定制接地杆的长度（材质），选用不同的接地线；

3、根据施工场合的要求确定接地导线的具体长度规格；

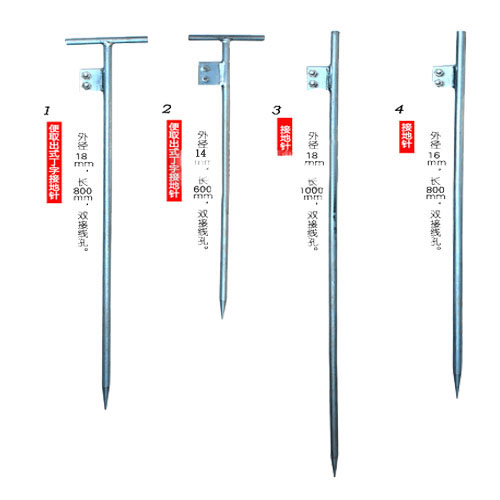

4、根据要求选用接地夹、接地针、工具包。

 ▶个人保按线

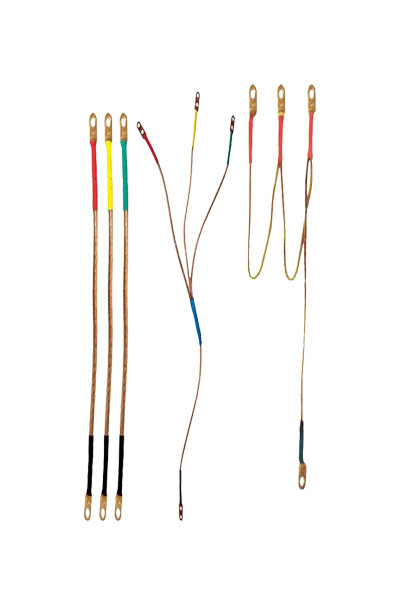

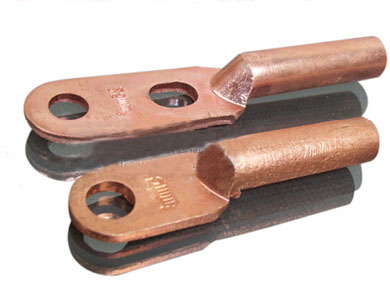

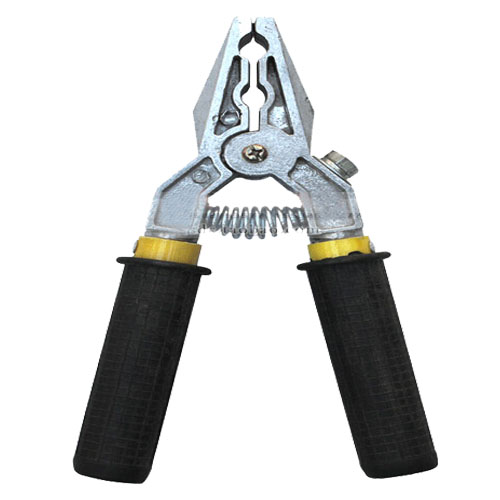

▶个人保安线组成：个人保安钳、软铜线、铜鼻子、接地夹

▶个人保安线常用配置：

 （1）接横担：配16方接地软铜线4*1.5米+1.5米，配钳子或接地棒

 （2）接地：配16方接地软铜线4*1.5米+1.5米，配钳子或接地棒

 （3）接横担：配16方接地软铜线3*1.5米+1.5米，配钳子或接地棒

 （4）接地：配16方接地软铜线3*1.5米+1.5米，配钳子或接地棒

▶个人保安线使用和维护：

    使用个人保安线前，应先验电确认已停电，在设备上确认无电压后进行。先将接地线夹连接在接地网或扁铁件上，然后用接地操作棒分别将导线端线类拧紧在设备导线上。拆除短路接地线时，顺序正好与上述相反。装设的短路接地线，它和带电设备的距离，考虑到接地线摆的影响，其安全距离应不小于《电力安全工作规程》新规定的数值。严禁不用线夹而用缠绕的方法进行接地短路。携带型短路接地线应妥善保管。每次使用前，均应仔细检查其是否完好，软铜线无祼露，螺母不松脱，否则不得使用。携带型短路接地线检验周期为每五年一次，检验项目同出厂检验。经试验合格的携带型短路接地线在经受短路后，应根据经受短路电流大小和外观检验判断，一般应予报废。

个人保安线须知：

　1、短路有分相式和组合式两大类，有平口式和钩式两种导线端线夹，请用户选用时注明。

   2、软塑铜线的截面积和长度是根据用户的具体要求进行配套的。

   3、订货时必须说明导线规格范围和使用电压等级。

   4、绝缘操作棒根据用户的要求进行选择配套。

   5、本厂配备专用接地极，用户可根据需要进行选择。

DLJ-G个人保安接地线是扬州市拓腾电气有限公司为您精选接地线产品，DLJ-G系列接地线产品的种类有很多，不同的应用也会有细微的差别，本公司为您提供全方位的解决方案。

临时性接地线是从事电气工作必不可少的一种安全工具，它便于携带，可在现场灵活使用，所以也叫便携式接地线。挂接地线是保护检修人员的一道安全屏障，可防止突然来电对人体的伤害。但实际工作中，由于接地线使用频繁且操作看似简单，容易使人产生麻痹思想，其重要性也往往被人忽视，经常出现不正确的使用情况，以致降低甚至有时失去了接地线的安全保护作用，必须引起足够重视。

挂接地线是一项重要的电气安全技术措施，其操作过程应该严肃、认真、符合技术规范要求，千万不可马虎大意。挂接地线是在停电后所采用的安全预防措施，若不使用或者不正确使用接地线，往往会加大事故侵害发生的几率。因此，要正确使用接地线，规范挂、拆接地线的行为，自觉培养严谨的安全工作作风，提自身的安全素质，才能拒危险隐患于千里之外，才能避免由于接地线原因引起的电气事故。
