BWD干式变压器温度控制器

产品概述
   BWD系列干式变压器温度控制仪是按照JB/T7631－2005《变压器用电阻温度计》标准规定专业设计和制造．用于保证干式变压器安全运行的新一代智能型仪表。产品采用一组铂电阻作为温度传感器，经埋入低压绕组内部，测量变压器绕组（及环境或铁芯）温度的变化情况，同时完成各种报警．控制和信号的输出。

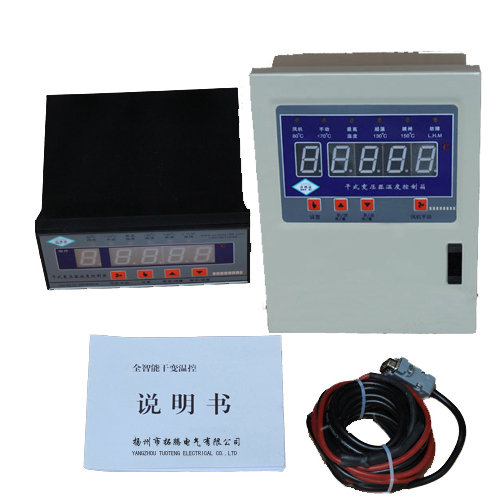

    产品根据安装的不同要求，分为塑壳和铁壳两类形式。如果需要进行数据的运方传输，产品还可通过4~20mA模拟量输出或采用RS485、RS232等通讯方式进行运传和遥控。为了方便用户，对于采用通讯功能的温控仪，还配有适用于Windows版本的监控软件。
BWD系列干式变压器温度控制仪产品的主要特点如下：
1．软件采用WATCHDOG看门狗技术，可以防止温控器进入死循环。
2．综合应用单片机技术，能有效地判别传感器开路等故障信号,保证干式变压器在停．送电情况下，产品不会误发超温报警或超温跳闸等信号。
3．采用了I2C调整与存储技术，实现断电数据保护存储。
4．具有黑匣子功能，记录变压器掉电温度及历史温度。
5．产品可以对各温度控制点进行设定，设定后会自动保存，断电后不会消失。
6．采用新型抗干扰设计，对于共模与串模干扰均有较强的抑制能力，满足国家标准对电磁兼容各项指标的要求。

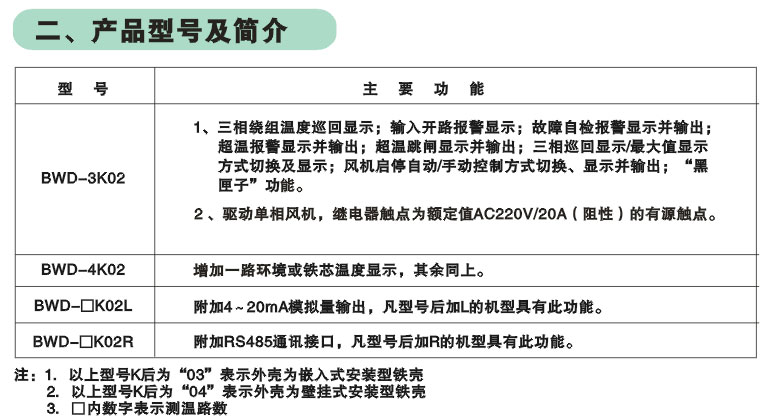

产品型号简介

 注：1．以上型号K后为“03”表示外壳为嵌入式安装型铁壳
     2．以上型号K后为“04”表示外壳为壁挂式安装型铁壳
     3. □内数字表示测温路数

工作原理：

1.工作原理

    温控器由温度监测系统和输出控制系统两部分电路组成。温度监测系统以单片机作为中央处理单元，配合其他电路构成，以完成温度的测量、显示及相应信号输出。输出控制系统完成冷却见机的控制输出和各种状态报警及输出。
    温度监测系统中，由预埋在干式变压器三相绕组中的三支铂热电阻传感器（Pt100）产生与绕组温度值相应的电阻信号，经多路开关、滤波、放大和A/D转换后输入单片机。单片机根据输入的测量数据以及由外部设定（包括厂家与用户）的各种控制参数，经过计算与处理，显示被测量绕组的温度值并输出相应的控制信号。
    监测系统中配有大容量E2PROM芯片，可随时存贮测量数据，能够对所有的设定参数及测量数据进行掉电保护。为了实现计算机远程监控，系统采用RS-485通讯方式将温度数据与参数送到远方计算机上，以组成集散控制系统。
