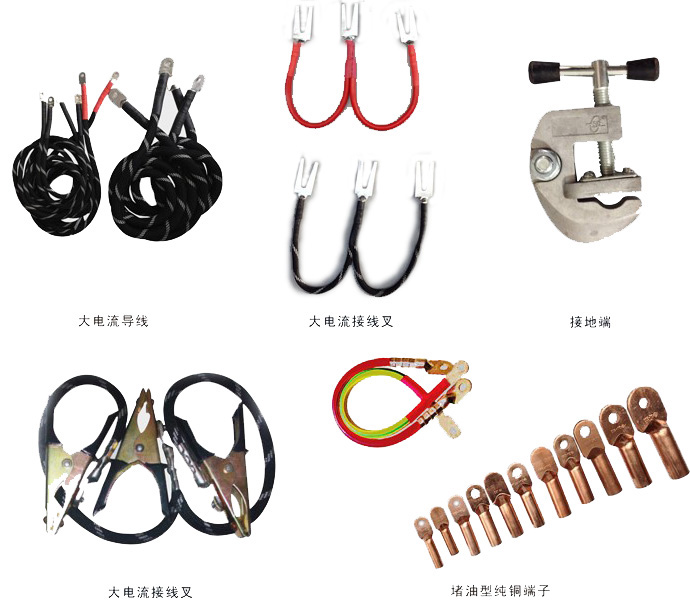

本目录是扬州市拓腾电气有限公司为您精选的大电流测试导线产品，欢迎您来电咨询该产品的详细信息！大电流导线的种类有很多，不同的应用也会有细微的差别，本公司为您提供全方位的解决方案。大电流导线主要用作电流互感器检定时的穿心导线，也可在其它大电流实验中使用。铜丝用直径0.15mm国标软铜丝，合成所需要平方的多股铜线。外套用棉纱、尼龙纱编织成黑色、红色、黑白花等颜色。大电流试验线适用于互感器试验一次升流试验
大电流导线正常运行5分钟内,按1平方等于5A计算.如长期运行1平方按3A计算。
端子采用国标标准制作。安装在大电流导线两端采用冷压技术。
|
截面 (平方) |
裸铜线 (直径) |
成品线 (直径) |
单根铜线 (直径) |
成品线根数 (根) |
电流 (A) |
| 10 | 5 | 7 | 0.15 | 566 | 50 |
| 20 | 8 | 9 | 0.15 | 1132 | 100 |
| 40 | 10 | 11 | 0.15 | 2264 | 200 |
| 50 | 11 | 12 | 0.15 | 2830 | 250 |
| 60 | 12 | 13 | 0.15 | 3396 | 300 |
| 80 | 14 | 16 | 0.15 | 4528 | 400 |
| 100 | 16 | 18 | 0.15 | 4659 | 500 |
| 120 | 17 | 19 | 0.15 | 6791 | 600 |
| 160 | 19 | 21 | 0.15 | 9055 | 800 |
| 200 | 21 | 23 | 0.15 | 11318 | 1000 |
| 300 | 25 | 28 | 0.15 | 16977 | 1500 |
| 400 | 29 | 32 | 0.15 | 22636 | 2000 |
| 500 | 34 | 37 | 0.15 | 28295 | 2500 |
| 600 | 36 | 40 | 0.15 | 33953 | 3000 |
| 1000 | 50 | 54 | 0.15 | 56589 | 5000 |
| 1600 | 65 | 69 | 0.15 | 90542 | 8000 |
| 2000 | 73 | 77 | 0.15 | 113177 | 10000 |
| 2600 | 78 | 83 | 0.15 | 147130 | 13000 |
| 3000 | 80 | 85 | 0.15 | 169765 | 15000 |
| 3600 | 83 | 88 | 0.15 | 203718 | 18000 |
| 4000 | 85 | 90 | 0.15 | 226354 | 20000 |
端子采用国标标准制作。安装在大电流导线两端采用冷压技术。

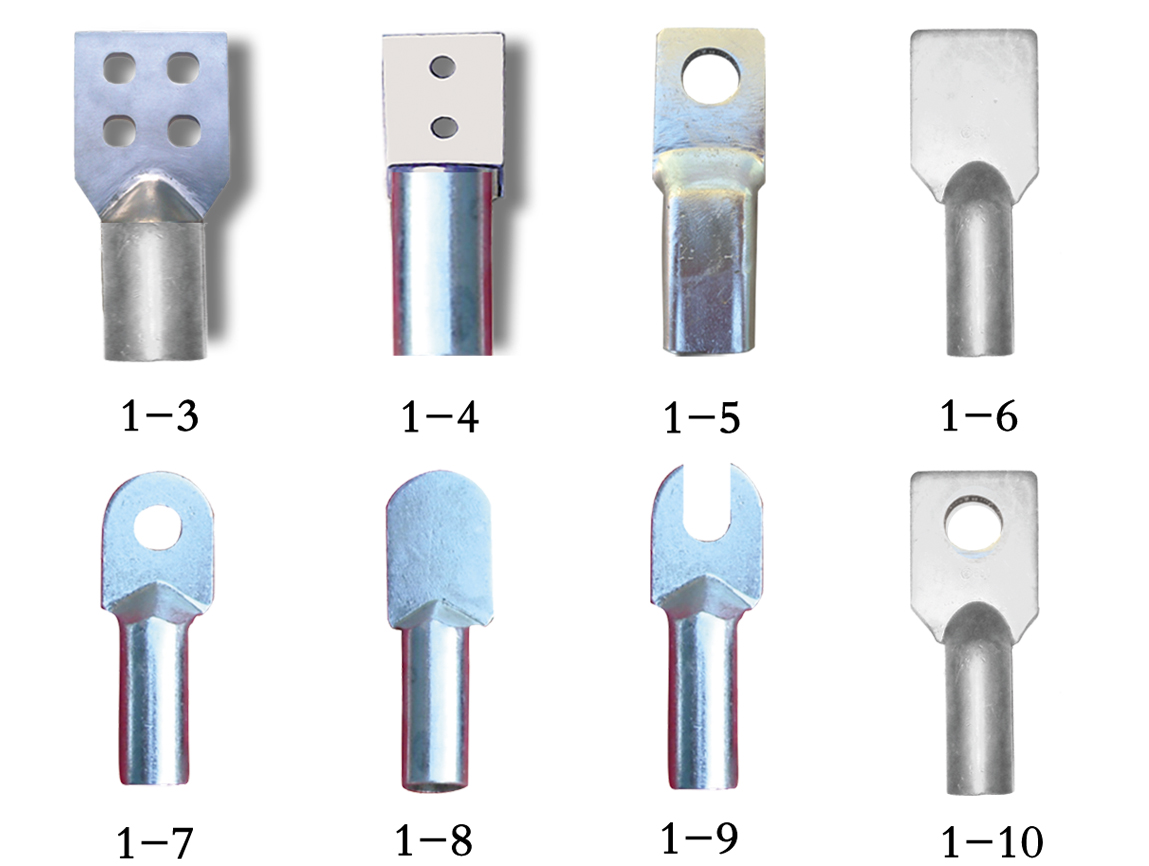

1-3、4、6、7、8、9、10圆线端子，1-5扁线端子
