串联恒功率电热带

串联恒功率电热带系列

  该产品在单元长度上,其发热量处处相等,输出功率不受环境温度影响,其工作原理为:单位时间内在单元电阻芯线上施以额定电压,通过电流使电阻芯线产生焦耳热(Q=0.24I2RT)。利用此产生的热量对需伴热的物体进行伴热保温,其特点是:由于整根芯线的电流处处相等,其单位长度内的发热米功率一致,为此整根电热带发热均匀,无局部过热现象。它适合长距离管线使用,用一个单点电源供电长伴热距离可达3Km,且线路简单,便于维护,该产品的不足之处是,须定长及定制。现场不可任意切割。

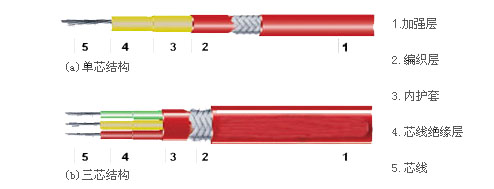

结构原理

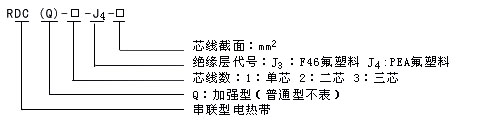

型号规格



型号 单芯结构 单芯截面mm2 电阻值Ω/km(20℃时)
RDC(Q) - 1(2、3) - J3 - 3.0 19 x 0.45 3 5.83
RDC(Q) - 1(2、3) - J3 - 4.0 19 x 0.52 4 4.37
RDC(Q) - 1(2、3) - J3 - 5.0 19 x 0.58 5 3.52
RDC(Q) - 1(2、3) - J3- 6.0 19 x 0.64 6 2.93
RDC(Q) - 1(2、3) - J3 -7.0 19 x 0.69 7 2.51

性能参数
   工作电压: 110V ~ 660V ~ 1100V
   绝缘等级: ≥100MΩ/km
   耐温等级:F46 : 205℃ ;PFA:260℃
   维持温度:0°~ 180 ℃
   单芯功率:≤18w/m
   介电强度:2750 V /min
   防护等级:IP54
   防爆等级:e Ⅱ T3
   使用长度:500~3000m
   安装温度:≥- 40℃
   弯曲半径:大于带厚5倍
应用场合,选型注意事项:
   该产品主要适用于单管线大长度,需防冻、防凝管道伴热保温之场合。在具体选型中,需根据现场供电条件,(电压等级及容量),管线长度,维持温度,现场防爆级别等多种参数来考虑,并需与生产厂家的技术部商定后,才可后确认其设计型号。
