MI矿物绝缘加热电缆

　　矿物绝缘加热电缆是采用单根或多根合金电热丝作为发热源、纯度、温、电熔结晶氧化镁作导热绝缘体，无缝连续不锈钢或铜管作为护套，采用特殊生产工艺制造而成。有强腐蚀作用的场所可外加PE或低烟无卤的外套。
　　◆ 不锈钢护套矿物绝缘加热电缆
　　　　不锈钢护套系列矿物绝缘加热电缆可以满足温条件和大发热功率的需要。拓腾电气供的不锈钢护套加热电缆的承受温度可达600℃，导体电阻值的范围从28000-19.2Ω/km，矿物绝缘电缆具有优良的机械强度，耐腐蚀。
　　◆ 铜护套矿物绝缘加热电缆
　　　　铜护套系列矿物绝缘加热电缆可以满足温条件和长输管线伴热的需要。拓腾电气供的铜护套加热电缆的承受温度可达250℃，导体电阻值的范围从480-0.5Ω/km，对要求防腐或埋地应用的场合，需加密度聚乙烯HDPE外护套，MIHC承受温度可达90℃，矿物绝缘电缆具有优良的机械强度。
　　◆ 铜镍合金护套矿物绝缘加热电缆
　　　　铜镍合金护套矿物绝缘加热电缆可以满足温条件和长输管线伴热的需要。拓腾电气供的铜镍合金护套加热电缆的承受温度可达400℃，导体电阻值范围从28000-19.2Ω/km，矿物绝缘电缆具有优良的机械强度，耐腐蚀。

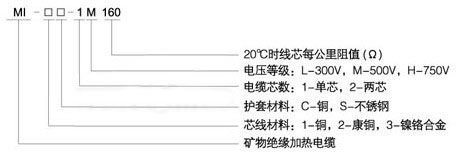

加热电缆结构形式

产品标准
　　　加热温度低于250℃的加热电缆执行IEC800（92）标准，《额定电压300/500V生活设施加热和防结冰用加热电缆》，超过250℃的加热电缆执行企业标准。
电气性能
　　　电阻值公差：±10%
　　　介电性能——加热电缆耐压：1200VAC/1min
　　　绝缘电阻——成品测试：100MΩ/500VDC
　　　护套连续性——整根加热电缆（包括接头）浸没水中12小时后测试绝缘电阻，其值至少必须为50M/500VDC。

产品数据
　　 1、铜芯铜护套MI加热电缆

序号	规格	芯数	电压等级	标称外径	20℃时线芯阻值	常规制造长度	参考重量	使用温度
序号	规格	芯数	V	mm	Ω/m	m	Kg/km	℃
1	1M1.1	1	500	7.9	0.0011	300	318	< 250
2	1M1.7	1	500	6.8	0.0017	350	224	< 250
3	1M3	1	500	5.8	0.003	400	153	< 250
4	1M4	1	500	5.2	0.004	430	118	< 250
5	1M7	1	500	4.7	0.007	460	94	< 250
6	1M11	1	500	4.2	0.011	500	72	< 250
7	1M17	1	500	3.9	0.017	540	59	< 250
8	1M23	1	500	3.7	0.023	600	52	< 250
9	1M34	1	500	3.5	0.034	670	46	< 250
10	1M57	1	500	3.4	0.057	700	44	< 250

　　2、镍铬合金芯不锈钢护套MI加热电缆

序号	规格	芯数	电压等级	标称外径	20℃时线芯阻值	常规制造长度	参考重量	使用温度
序号	规格	芯数	V	mm	Ω/m	m	Kg/km	℃
1	1M190	1	500	5.8	0.190	220	140	< 800
2	1M280	1	500	5.2	0.280	280	108	< 800
3	1M450	1	500	4.7	0.450	342	86	< 800
4	1M750	1	500	4.2	0.750	420	66	< 800
5	1M1100	1	500	3.9	1.100	499	54	< 800
6	1M1500	1	500	3.7	1.500	540	48	< 800
7	1M2300	1	500	3.5	2.300	600	42	< 800
8	1M4500	1	500	3.3	4.500	675	38	< 800
9	1M7500	1	500	3.2	7.500	715	37	< 800
10	1M11K	1	500	3.1	11.000	760	34	< 800
11	2M1100	2	500	6.5	1.100	180	146	< 800
12	2M1500	2	500	6.2	1.500	195	133	< 800
13	2M2300	2	500	5.7	2.300	234	108	< 800
14	2M4500	2	500	5.2	4.500	280	90	< 800

　　3、康铜芯铜护套MI加热电缆

序号	规格	芯数	电压等级	标称外径	20℃时线芯阻值	常规制造长度	参考重量	使用温度
序号	规格	芯数	V	mm	Ω/m	m	Kg/km	℃
1	1M80	1	500	5.8	0.080	180	153	< 250
2	1M120	1	500	5.2	0.120	230	118	< 250
3	1M190	1	500	4.7	0.190	280	94	< 250
4	1M320	1	500	4.2	0.320	360	72	< 250
5	1M480	1	500	3.9	0.480	420	59	< 250
6	1M640	1	500	3.7	0.640	465	52	< 250
7	1M960	1	500	3.5	0.960	520	46	< 250
8	1M1600	1	500	3.4	1.600	550	44	< 250
9	1M1900	1	500	3.3	1.900	580	42	< 250
10	2M80	2	500	10.3	0.080	60	438	< 250
11	2M120	2	500	9.1	0.120	76	331	< 250
12	2M190	2	500	8.0	0.190	95	249	< 250
13	2M320	2	500	7.1	0.320	120	193	< 250
14	2M480	2	500	6.5	0.480	146	157	< 250
15	2M640	2	500	6.2	0.640	164	144	< 250
16	2M960	2	500	5.7	0.960	195	116	< 250
17	2M1600	2	500	5.3	1.600	226	100	< 250
18	2M1900	2	500	5.2	1.900	235	97	< 250

应用功率范围

加热电缆	大输出功率(W/m)
金属檐槽和落水管防冻	49
非金属檐槽和落水管防冻	16
容器和管道工艺温度维持	100
金属容器和管道防冻	59
路面融雪	80

产品主要用途
　　 1、石油化工行业
　　　容器加热、工艺管道保温、贮槽伴热保温、原油管道清腊解堵
　　 2、采暖保温
　　　建筑物大面积采暖工厂、仓库保温农业园艺暖房供热、恒温控制家禽养殖采暖
　　 3、寒冷地区露天设备设施
　　　机械设备、飞机跑道、电视发射塔、涵洞、闸门、交通枢纽设施、学校、医院露天台阶、间歇式液体泵
　　 4、石油平台和远洋船泊
　　　甲板防冷凝、船舱采暖、流体管道加热保温、机械设备保温
　　 5、燃烧预热装置
　　　核电站反应堆预热、燃油锅炉预热器、燃气装置预热器
　　 6、飞机跑道、铁路道轨、道叉等需要加热、保温的场所。

铠装矿物绝缘加热电缆不锈钢MI矿物绝缘加热电缆

铠装（不锈钢）矿物绝缘加热电缆根据应用分为MI矿物绝缘加热电缆（亦称MI加热电缆）、防火电缆（亦称氧化镁防火电缆）、测温电缆（亦称热电偶）

单导温加热电缆

大功率温超长矿物加热电缆

双导温矿物加热电缆

中温矿物加热电缆

异型矿物加热电缆装置

矿物绝缘热电偶

扁平温矿物加热电缆装置

铠装矿物绝缘加热电缆性能指标要求：

1、长度：±2％

2、电阻值公差：±10％

3、耐压性能：加热电缆耐压：1500VAC/1min

4、绝缘电阻：成品测试≥500MΩ/1000VDC

5、不渗透性：整根电缆（含接头）浸没水中12 小时后，绝缘电阻≥500MΩ/1000VDC

拓腾电气有限公司依据国家GB13033等标准，生产的不锈钢矿物绝缘加热电缆，已广泛应用于石油化工、天然气行业的管道伴热、罐体保温、屋面和道路融雪化冰、建筑采暖等行业。经多年实践证明：安装方便、安全可靠、耐久适用。

矿物绝缘加热电缆的主要特点：

矿物绝缘加热电缆是用金属作为导体，氧化镁矿物绝缘材料作为绝缘体，合金金属材料作为护套的一种电缆。其特点主要有：

防火：矿物绝缘加热电缆的组成材料均为无机物从而使电缆不可能燃烧，更不可能助燃或在温时释放出有毒有害气体。

防爆：矿物绝缘加热电缆是由无缝的合金金属护套、紧密压实的矿物质绝缘材料组成的实心结构，从根本上阻止了可燃油气及火焰等侵入，是真正意义上的防爆电缆。

防腐： 矿物绝缘加热电缆的护套为无缝的合金金属护套，在选用时可根据工作场合的实际情况选择合适的合金金属外护套，从根本上避免了电缆的被腐蚀。

防渗透：矿物绝缘加热电缆的护套为无缝的合金金属护套，所以无论是液体还是气体都无法渗入电缆内部。

防辐射：矿物绝缘加热电缆的组成材料均为无机物，所以在有电磁辐射的场所工作时电缆的各项性能指标均不会改变,杜绝电磁辐射。

寿命长：矿物绝缘加热电缆组成材料具有极其稳定性，决定了电缆不存在绝缘老化的问题，并具有长期的可靠性。传输过程无泄漏，不污染环境。可经数次拆装，寿命可达几十年。

柔软性好：矿物绝缘加热电缆在出厂时经过软化处理，具有极好的柔软性，可自由弯曲。能在窄小空间和不规则外型设备上敷设，为安装施工提供了极大的便利并且安装后线路美观。

机械强度：由于电缆的结构所固有的特性使电缆可承受冲击振动，在电缆直径变形三分之一的情况下仍可正常工作。因该电缆的发热方式属于串联的电阻型电热元件，因此发热均匀，全长温差极小。

发热功率大：一般为米功率50W/m以上，使用温度可到650℃。该电缆不像蒸汽加热套管或热水套管线那样因蒸汽或水停止供应而发生冻结的危险，需要时打开电源即可，不需要经常维护。

工程造价低：矿物绝缘加热电缆的体积小，所以敷设时不会增加保温材料的用量，而且省略了蒸汽和水伴热的锅炉及水处理系统，并且施工方便、快捷。这都直接的降低了工程的造价。

耐低温：在低温下施工不脆断，易于冬季施工和维护。

运行费用低：矿物绝缘加热电缆组成的加热系统，能进行远距离控制和遥控及自动控制，并可以通过温控部分保证准确及时的供给被加热物体需要的热量，所以没有额外的热损失和多余的操作人员，保证了低的运行费用。

维护费用低：矿物绝缘加热电缆组成的加热系统，结构简单、寿命长、可靠性，减少了需要维护的元件及时间，在工作环境不是特别恶劣的地方甚至可以免维护而正常使用。

根据上述矿物绝缘加热电缆所具备的优特点，证明这种新工艺新技术产品是金属管道、铁路道岔等各领域的全天候的加热保温产品。

矿物绝缘加热电缆与其它伴热技术比较：

蒸气或水夹套管伴热：夹套管大的问题是安装工艺复杂，一次性投资大。不能实现自动控制。冬季阀门件极易冻坏。首、末端伴热温度不均匀。检测、维修十分困难。塑料绝缘材料制造的加热电缆和自限温伴热带：使用寿命短，加热温度只能达到+120℃,功率损耗较大，衰减快，不能保证初始安装功率的长期稳定，不能满足+150℃等温管道的加热保温要求。

铠装矿物绝加热电缆与自限温伴热带特性比较：

序号	特性	矿物绝缘加热电缆	自限温伴热带
1	功能损耗	恒温，无功率损耗	标称功率上限工作时50%衰减有损耗
2	使用寿命	三十年以上	三年至五年左右
3	表面温度	600度	120度
4	工作温度	500度	80度
5	大长度	800米	100米，使用上受限、不便
6	安装、维修	安装方便，零维修	安装不便，不易维护
7	发热均匀性	保证首端、尾端发热均匀	不能保证发热的均匀性
8	安全性	防火、防爆	易燃
