防爆电源接线盒|电伴热带配件

防爆电源接线盒

　　增安型防爆电源接线盒用于电源线与电热带在防爆区域的连接。一般固定在管道上。与电热带配套后适用于工厂一区、二区爆炸性气体混合物T4组场使用。防爆电源接线盒即可单向输出，又可双向输出。
主要技术参数
　　 额定电压：~220V/380V 防护等级：IP54
　　 额定电流：15A、25A 电缆线螺纹：G3/4
　　 防爆标志：Exem11T4

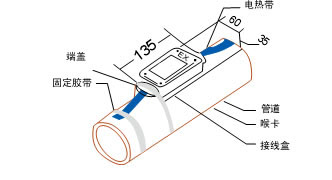

产品结构及安装示意图

★注意事项
　　 1、发现接线盒外壳有变形，裂痕或损坏，应停止使用，更换新件。
　　 2、安装时防止外编织铜丝与电热丝、芯线之间短路，且保证电气间隙不小于8mm,爬电距离不小于10mm。
　　 3、接线盒多余出孔不用时，应用厚度不小于2mm的堵板堵死。
　　 4、电源接线盒外壳设有电缆，当电流小于15A使用3×2.5m㎡橡套电缆，大于15A使用3×4m㎡橡胶电缆。
　　 5、电源接线盒设有接地端子，以便电热带接地之用。
　　 6、当电源接地线盒用在埋地管上时，安装后在电缆进口处用702胶密封。

防爆温度控制器

概述：
　　　 防爆温度控制器用于控制伴热介质的温度，它按增安型和隔爆型防爆电器要求设计和制造，和防爆接盒配套使用，其外壳为铝合金具有重量轻、机械强度、防腐能力强的特点。
　　　 防爆温度控制器符合GB3836.2-2000的防爆规定，防爆标志为ExdIIBT4。在 II 类一区、二区危险场所供温控器与电伴热带配套使用，用于自动控制管线或罐体温度。

技术性能：

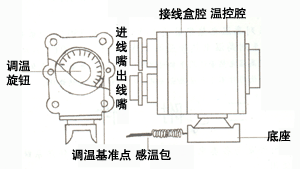

产品工作原理及安装

　　　温控器中感温包接触到的被控介质温度升时，感温包中的液体受热膨胀，当被控介质超过设定温度时，触点断开，系统自动切断电源、停止伴热。此时，感温包温度慢慢降低，被控温度低于设定温度时触点重新闭合，又自动恢复送电。
　　　 温控器安装时感温包只能水平安装和垂直向下安装，否则会出现温度不稳定现象。
　　　 先检查温控器通、断正常后，才能安装。

产品使用与维护：
　　1.打开接线盒盖，拧下接线嘴，将进线和出线电缆穿过各自接线嘴，上紧接线盒盖。
　　2.按接线腔内的接线图接好电缆，拧紧接线嘴，上紧接线盒盖。
　　3.打开温度调接盒外盖，将温度调整到所需控制温度处，然后拧紧外盖。
　　4.用卡箍将温控器底座固定在适当位置，并将温控探头紧贴在被测试温度的部位。
　　5.将控制出线接到电源盒腔内，与腔内电伴热带相接，温控器进线接入电网，检查无误后即可送电工作。
　　6.温控探头只能水平或竖直安装，否则会出现温度不稳定现象。
　　7.接线盒如有变形，裂痕和损坏，应停止使用，换新接线盒。

防爆三通(T型)接线盒

概述：
　　 防爆三通接线盒用干防爆区域电伴熟带与电伴热带的连接，增加电伴热带的长度或用在同一管线上配用不同功率的电抽带及三叉管线等较复杂的场合。防爆标志"EII CT4"，与电伴热带配套后适用干工厂爆炸性气体混合物组场所。其外壳为强度聚烯烃或橡胶。

主要技术参数：
　　 额定电压：交流220V/380V
　　 电缆线嘴螺纹：G1/2
　　 额定电流：40A
　　 防爆标志：EITCT4

产品安装示意图：

注意事项
　　 （1）发现接线盒外壳有变形，裂痕或损坏，应停止使用，更换新件。
　　 （2）安装时防止芯线与电热丝及编织铜丝之间短路，且保证有足够的电气间隙。
　　 （3）不用的进线孔应用堵板堵死，注意防水密封性。

防爆两通(直行)接线盒

概述：
　　 用于防爆区域电伴热带与电伴热带的连接，增加电热带的长度或同在同一管线上配用不同功率的电热带及三叉管线等较复杂场合。它有直型防爆接线盒(俗称“二通”)T型防爆接线盒(俗称“三通”)两种形式，防爆标志"EIICT4"，与电伴热带配套后适用干工厂爆炸性气体混合物组场所。其外壳为强度聚烯烃或橡胶。

主要技术参数：
　　 额定电压：交流220V/380V
　　 额定电流：40A
　　 电缆线嘴螺纹：G1/2
　　 防爆标志：EII CT4

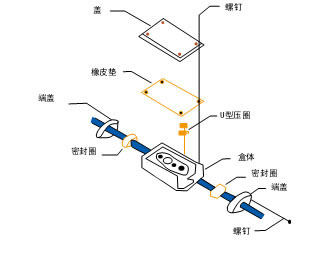

产品安装示意图：

产品注意事项：
　　 1.发现接线盒外壳有变形，裂痕或损坏，应停止使用。
　　 2.安装时应防止电热丝，外编织铜丝及芯线之间的短路。
　　 3.不用的进线孔应用所附钢板堵住。

防爆尾端（终端）接线盒

概述：
　　　 防爆终端接线盒又称终端封头，用于电伴热带的末端，使它与外界隔绝。防爆标志：EIICT4。适合全天候条件和石油、化工等工厂爆炸性气体混合物T4组场使用。防爆电源接线盒即可单向输出，又可双向输出。其外壳为强度聚烯烃或橡胶。

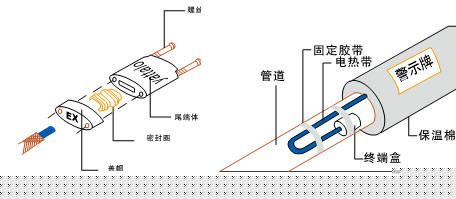

产品结构及安装图：

注意事项：
　　 1.发现接线盒外壳变形，裂痕或损坏，应停止使用，更换新件。
　　 2.安装时应防止芯线与电热丝及外编织铜丝之间短路。

耐热压敏胶带

拓腾电气耐热压敏胶粘带--概述
　　　耐热压敏胶粘带又称固定胶带，是在玻璃纤维带基础上涂复特殊粘剂后形成的一种胶粘带，该带宽，厚，耐温可达。在电伴热系统中，电热带安装后，用该耐热压敏带每沿管道径向将电热带固定牢，其配备长度视伴热管线和长度而定。

　　　耐热胶带为厚 0.2mm 、宽 20mm 的玻璃纤维带基上涂覆一层特殊的胶粘剂，每卷20米。电热带用铝胶带安装后，沿管道径向每隔0.6m用该胶带再次固定牢。一般每个点应缠绕4/3圈。

铝箔胶带

拓腾电气铝箔胶带概述
　　　铝胶带是在铝箔带上涂覆一层特殊的胶粘剂。用于沿电热带走向固定电热带，温控器的感温包，方便安装，其主要功能是固定电热带，增大电热带的散热面，提热传导。铝胶带为厚0.06mm、宽50mm的铝箔带基上涂覆一层特殊的胶粘剂，每卷50米。用铝胶带的用量为设计电伴热数量的1.2倍。
