保护功能 |
过流 、堵转、断相、三相电流不平衡、过压、欠压、短路、漏电（选配）等故障保护 |
|
测量功能 |
三相电流、控制回路电压的测量和显示 |
|
通用功能 |
增安型电动机保护、三相异步电动机保护、馈线保护、三种保护装置通用 |
|
通信功能 |
通过本保护器的RS485接口与上层系统通信。总线接口支持参数设置、控制及监测等功能，支持Modbus通信协议。一般采用RS485总线接口进行物理连接，通常上位机或PLC设备作为主站，本保护器作为子站。 |
|
电流输出 |
4-20mA电流输出，20mA对应的电流值可设。 |
|
启动方式 |
直接启动，正反启动、Y-△启动、自耦降压启动、远程自启动 |
|
显示方式 |
LCD数码显示、通电时显示STOP;检测状态时循环显示A、B、C三相电流值；保护状态时过流、过压、欠压值 记忆显示，故障各类别字符提示显示；设置状态时显示各故障字符及发定值。 |
||
|
安装方式 |
一体式螺钉安装或是面板嵌入式开孔安装，面板嵌入式开孔尺寸为：93.5×45.5mm建议客户开成94×46 |
||
|

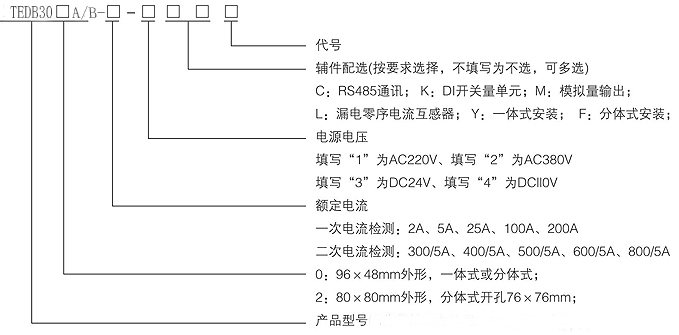

附加功能 |
C-RS485通讯 B-模拟量输出 D-开关量输入单元（检测接触器状态、外部故障、远程启停）L-零序电流 |
||
|
电流等级 |
规格 |
电流范围 |
备注 |
|
2A |
0.5-2A |
1.选用保护器规格时，必须依据电动机功率而定。（选型表的电动机功率是按AC380V） 2.电压规格为AC220V和AC380V，以控制电机二次回路电压而定。 3.规格为300A、400A、500A、600A、800A保护器，必须加装三个变比为5A的电流互感器。 4.将变比5A的电流互感器，安装时5A线必须围着电流传感器绕5匝，1A绕10匝。 5.加装三个变比为1A或5A时电流互感器的需在订货时说明 |
|
|
10A |
2-10A |
||
|
50A |
5-50A |
||
|
100A |
10-100A |
||
|
200A |
20-200A |
||
|
300A |
50-300A |
||
|
400A |
100-400A |
||
|
500A |
150-500A |
||
|
600A |
200-600A |
||
|
800A |
300-800A |
||
保护特性
▲过 流：工作电流≥设定电流1.2倍，过流反时限对应1～5序号的5条曲线，动作时间≤255S。
▲断 相：任何一相或三相断开时，动作时间≤2.0S。
▲不平衡：当任何两相间的电流值相差≥60％时，动作时间≤2.0S。
▲堵 转：当工作电流达到额定电流的3～8倍时，动作时间≤0.5S。
▲短 路：当工作电流达到额定电流的10倍以上时，动作时间≤0.2S。
▲过 压：当工作电压超过过压设定值时，动作时间≤5.0S。
▲欠 压 ：当工作电压低于欠压设定值时，动作时间≤10S。
▲漏 电：漏电电流大于漏电电流设定值50-500时，动作时间≤O.2S，须独立动作J2常开时，需订购时注明。
▲欠 流：当工作电流低于欠流设定值时，动作时间≤10S。
注：需漏电保护功能，设计选型或订货时在型号后加"L"；
|
继电器输出 |
跳闸继电器J1 |
1常闭接点 |
|
自定义继电器J2 |
1常开接点（如：报警吸合、单独漏电报警、远程启动、正向启动、自启动等） |
|
|
自定义继电器J3 |
1常开接点（如：报警吸合、单独漏电报警、远程启动、正向启动、自启动等） |
|
|
输出容量 |
250VAC 5A 24VDC 5A |
|
|
辅助电源 |
交流电源电压 |
AC220V、AC380V±15% 50Hz±2% |
|
频率 |
50Hz±2% |
|
|
功耗 |
正常工作时≤3W 保护启动时≤5W |
|
|
零序输入 |
零序电流输入 |
AC 1A(专用零序互感器) |
|
模拟量输出 |
DC4-20mA(默认) |
如果需要输出0-20mA 0-5V 0-10V 请在订货时特别注明 |
|
串行接口 |
连接 |
通信端子 |
|
规约 |
Modbus |
|
|
网络连接 |
Rs485总线，屏蔽双绞线 |
|
绝缘电阻 |
标准 |
IEC255-5 100MΩ/500V |
|
绝缘试验 |
标准 |
IEC255-5 |
|
介质强度试验 |
2KV(r.m.s) 50Hz,1min |
|
|
冲击电压实验 |
5KV(峰)；1.2/50uS;0.5J; 5正，5负， 间隔时间5S |
|
|
EMC干扰 |
标准 |
IEC255-22 |
|
共模干扰 |
2.5KV（峰）1MHZ;400次/s,持续时间2S |
|
|
差模干扰 |
1.0KV（峰）100KHZ;50次/s,持续时间2S |
|
|
辐射电磁场干扰 |
频率：27MHz-1000MHz；场强；10V/m |
|
|
静电放电干扰 |
8KV |
|
|
快速瞬变干扰 |
2KV;5KHz；双极性；持续时间1min |
