平板式紧凑工业的设计；
镍铬合金电热元件，温升迅速，热转换效率；
采用台湾品牌轴流风机（滚珠轴承），寿命长，噪音低；
具有限温保护功能；
标准DIN 35MM 导轨安装
选型表
有风扇:120×120×38mm
|
型 号 |
TESH8D-F800 |
TESH8D-F600 |
TESH8D-F400 |
TESH8D-F300 |
TESH8D-F200 |
|
发热功率 |
400W×2 |
300W×2 |
400W |
300W |
200W |
|
尺 寸 |
120×151×88mm |
120×151×66mm |
|||
|
重 量 |
1.6KG |
1.2KG |
|||
有风扇:80×80×25mm
|
型 号 |
TESH8D-F300 |
TESH8D-F150 |
TESH8D-F100 |
|
发热功率 |
300W |
150W |
100W |
|
尺 寸 |
120×151×22mm |
80×112×22mm |
|
|
重 量 |
0.5KG |
0.4KG |
|
无风扇:
|
型 号 |
TESH8-F400 |
TESH8-F300 |
TESH8-200 |
TESH8-F150 |
TESH8-F100 |
TESH8-F050 |
|
发热功率 |
400W |
300W |
200W |
150W |
100W |
50W |
|
尺 寸 |
120×151×22mm |
80×112×22mm |
||||
|
重 量 |
0.5KG |
0.4KG |
||||
注：有风扇型额定功率不包含风扇消耗功率。
技术参数：
技术特性
|
额定电压 |
100~120VAC(115VAC),220~240VAC 50/60Hz |
|
发热元件 |
镍铬合金不锈钢电热管 |
|
发热体材质 |
铸铝(喷砂处理) |
|
过热保护 |
防止风扇堵转过热保护开关，自动复位，100~120℃ |
|
风扇 |
120×120×38mm风扇： 铝合金框轴流风机,滚珠轴承,风量97CFM,静态风压0.34Inch-H2O,转速2850RPM,功率消耗22W寿命50000小时以上(环境温度25℃时) |
|
80×80×25mm风扇： 铝合金框轴流风机,滚珠轴承,风量18CFM,静态风压0.13Inch-H2O,转速2450RPM,功率消耗14W寿命50000小时以上(环境温度25℃时) |
|
|
接线端子 |
Max.2.5mm2锁紧扭力0.8Nm |
|
安装方式 |
35mm DIN导轨安装 |
|
介质耐压 |
1500VAC 50/60Hz时间1分钟 |
|
绝缘电阻 |
100MΩ @500VDC |
|
环境湿度 |
≤90%RH |
|
环境温度 |
-45℃~70℃(储藏-45℃~120℃)无凝露，无结冰 |
注意事项
1. 该加热器须给于强空气对流的状态下使用，不带风扇型需用户自行安装。
2. 注意表面温，禁止触摸，防止烫伤！
3. 注意有效接地，防止漏电！
4. 加热器应垂直安装，热风向上，禁止覆盖！

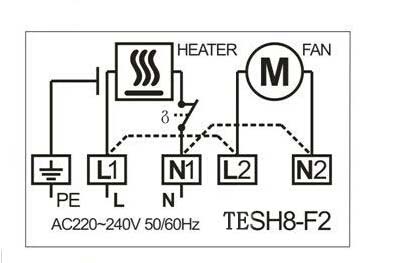

接线图

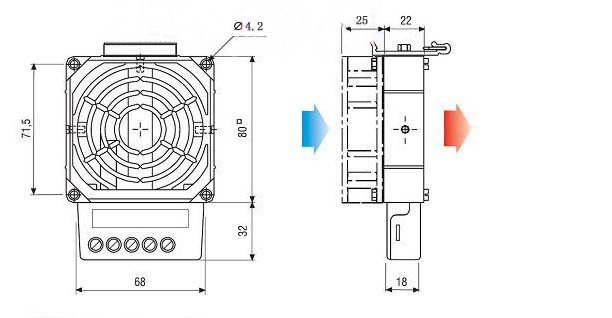

外形尺寸：单位mm±0.5
有风扇: 80×80×25mm 100W 150W

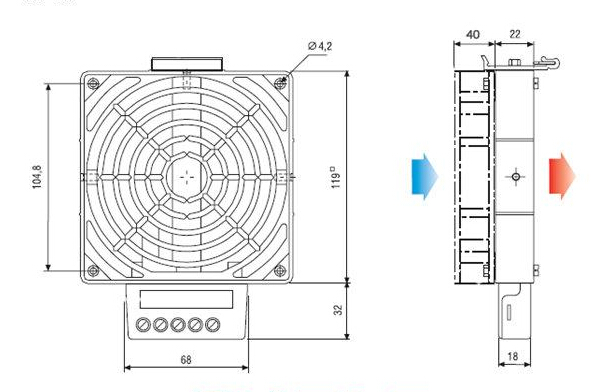

外形尺寸：单位mm±0.5
有风扇: 120×120×38mm 200W 300W 400W

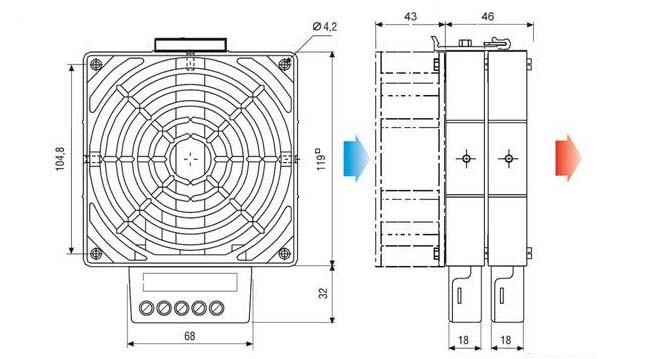

外形尺寸：单位mm±0.5
有风扇 : 120×120×38mm 600W 800W
