TEZR650户内高压带电指示器

TEZR650系列户内压带电指示器是一种可靠、长寿命的压电柜户内带电指示及安全闭锁装置。它适用于额定电压等级为：3KV～35KV，频率为50Hz的各种开关设备的配套。该产品不但可显示各相电压回路的带电情况，而且还可与各类电磁锁配合，实现强制闭锁开关柜操作手柄及网门，达到防止带电关、合接地开关，防止误入带电间隔，提开关设备的防误性能。

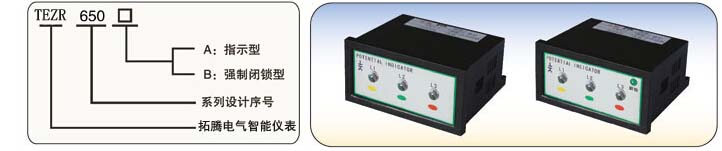

型号命名及意义

主要技术指标
1、 使用环境：-25℃～50℃ ≤95% RH 海拔度≤3000m
2、 显示起辉电压：≤额定电压×0.15
3、 闭锁起控电压：≤额定电压×0.65
4、 二次电源电压：AC220V、DC110V、DC220V
5、 连续工作寿命：≥100000小时
6、 强制闭锁动作寿命：>10000次
7、 抗电强度：（接线端子与接地端）>2000V 1min
8、 外型： 宽97×50×深78（mm)
9、 开孔92×46（mm）
10、闭锁继电器输出接点容量：AC220V/5A（输出为无源接点）
11、闭锁继电器动作情况：
无工作电源时，输出接点断开
有工作电源时，压任一相带电时，输出接点断开
有工作电源时，压三相都不带电时，输出接点闭合

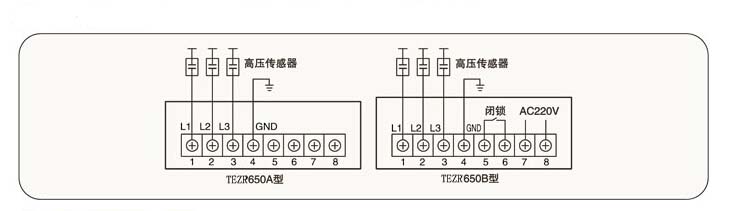

接线端子图

产品的安装、使用
1、用电压等级相符、大小合适的传感器，先将传感器固定，并保持表面清洁。
2、将本产品机壳装入大小合适的面板开孔内，机壳用两边的安装件固定。
3、按照接线图接好连线，并确认正确无误，特别是接地线，应可靠接地。
4、产品出厂前应与配套产品一起进行工频耐压试验。
5、连接电磁锁时，应进行一次压上电或失电情况下的闭锁与解锁动作试验。
