概述
TEZR8000系列开关柜智能操控装置是根据当前中压系统开关柜技太发展而开发设计的一种新型的多功能、智能化模拟动态指示装置。它集一次回路模拟图、开关状态、断路器位置、接地闸刀位置、弹簧储能状态、智能语音提示、压带电指示、压带电闭锁以及自动（手动）加热除湿控制、温度控制、加热器故障指示等多功能于一体，该产品以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计，美化开关柜的面板布局，完善开关状态的指示功能和安全性能。
TEZR8000系列开关柜智能操控装置的应用，可取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接指示器、带电（闭锁）指示器、自动加热除湿、温度控制器、加热器故障监测器等多种控制、指示装置。
技术参数
| 技术参数 | 指示 |
| 工作电源 | AC/DC 85～265V（或用户指定）功耗＜10W |
| 压带电指示 | LED启辉电压（KV）：母线电压×0.15～0.65 闭锁启控电压（KV）：母线电压×0.65 |
| 温湿度控制 | 一路或二或温湿度控制 |
| 通讯接口 | RS485，MODBUS-RTU通讯协议 |
| 短线报警 | 当任一路加热器或降温风扇断线时，故障输出接点闭合，报警指示灯点亮 |
| 使用环境 | 温度 -20～60℃ 相对湿度 ≤93%RH无凝露 |
| 绝缘性能 | 各带电部分对地，用开路电压550V绝缘测试器，不小于100MΩ |
| 介质强度 | 电源对外壳 AC2000V/1min |
型号命名方式及意义
（订货时可参考下列型号与功能表来确定订货型号，如有特殊要求，订货时另行说明）
选型指南
| 参数＼型号 | TEZR8302 | TEZR8602 | TEZR8612-A | TEZR8612-B |
| 动态模拟图 | ● | ● | ● | ● |
| 语音提示 | ◎ | ◎ | ◎ | ◎ |
| 带电显示及闭锁 | ● | ● | ● | ● |
| 自检 | ● | ● | ● | ● |
| 温湿度数码管显示 | ● | |||
| 温湿度液晶屏显示 | ● | ● | ● | |
| 温湿度模拟控制 | ● | ● | ||
| 断线报警 | ● | ● | ||
| 分/合闸、储能、远方/就地开关操作 | ◎ | ◎ | ● | ● |
| 预分、预合闪烁提示 | ● | ● | ● | ● |
| 分/合闸回路完好提示及电压显示 | ● | ● | ||
| 主回路三相电流测量及显示 | ● | |||
| 主回路三相电流、电压测量及显示 | ● | |||
| 柜体环境温度、湿度超限报警 | ● | ● | ||
| 母线触头/电缆接头温度超限报警 | ● | ● | ||
| 母线触头/电缆接头在线测温 | ● | ● | ||
| 人体感应控头 | ● | ● | ||
| RS485通信 | ◎ | ◎ | ◎ | ◎ |
| GPRS | ◎ | ◎ | ||
|
主回路三相电流、电压、有功、 无功、功率因数，总有功无功、 功率因数、复费率等电力参数 计量显示及多功能电表功能 |
● |
说明：● 表示具备此项功能 ◎ 表示功能可选
工作原理
本产品由微处理器、开关量输入输出部分、温湿度采集部分、温湿度显示部分、温湿度控制部分、语音提示、压带电显示及闭锁控制等部分组成。微处理器实时检测开关量输入，通过面板的平面指示灯动态显示，对逻辑错误的开关量不但提供指示外，还通过语音提示，微处理器通过串口连接数字温湿度传感器，奖实时采集当前温湿度值，并通过LED数码显示管显示出来，同时通过与系统设置的温湿度数值进行比较，以判断是否进行加热或降温。压带电显示部分分析三相是否带电，以及对带电间隔的闭锁控制，保证人身安全。
模拟指示部分
断路器状态指示：断路分、合闸，无源触点输入
断路器合闸时，合闸触点闭合，红色垂直模拟条发光
断路器分闸时，分闸触点闭合，绿色模拟条发光
工作试验位置指示：无源点输入
工作位置触点闭合时，红色垂直模拟发光条发光，指示断路器处于工作位置
试验位置触点闭合时，绿色水平模拟发光条发光，指示断路器处于试验位置
断电时，红、绿发光条均不亮，指示断电状态。
接地闸刀位置指示：无源触点输入闭合，红色垂直模拟条亮，表示接地合闸
无源触点输入断开，绿色水平模拟条亮，表示接地断开
弹簧储能指示：无源触点输入断开，绿色弹簧符号亮，表示未储能
无源触点输入闭合，红色弹簧符号亮，表示已储能
储能没有到位这前时，存在预合动作，储能灯闪烁
※注：1、以上接点信号均来自于断路器的辅助接点，接地闸刀可用行程开关触点；
2、失电状态所有的发光指示均不亮。
温湿度控制部分
| 项目 | 范围 | 精度 | 应时间响 | 参数 |
| 温度 | -20℃～100℃ | 1℃ | ≤3S | 实测温度≤加热启动温度 |
| 实测温度≥加热退出温度 | ||||
| 实测温度≥降温启动温度 | ||||
| 实测温度≤降温退出温度 | ||||
| 湿度 | 0%RH～100%RH | 1%RH | ≤3S | 实测温度≥加热启动温度 |
| 实测温度≤加热退出温度 |
加热器与风机电源：AC220V
温、湿度传感器组：1路或2路
控制方式：自动或手动，所有控制参数都可以通过面板按钮设置
⊙自动：任何一路传感器组感温、感湿，所控制的对应设备起动，对应设备指示灯点亮
⊙手动：当按手动加热或排风按键时，手动指示灯和加热或排风指示灯亮，表示人为进行加热或排风。
控制输出方式：继电器有源输出
继电器触点功率：AC 220V/5A
压带电指示部分
·LED启辉电压（kV）：额定相电压×0.15～0.65
·强制闭锁启控电压（kV）：额定相电压×0.65
·继电器触点功率：AC 220V/5A（无源输出）
加热器断线报警
任何一路加热器发生断线，不能正常加热时，报警指示灯亮，报警输出接点闭合。（判断哪一路加热器故障时，只需将加
热器断开一次，用万用表量其阻值呈开路状态，立即可知故障所在）
具有远方/就地分合闸功能
可根据客户要求制作转换开关，手动操作远方/就地分合闸。
智能语音防误提示功能
1）当断路器合闸时，误推手车，则断路器红灯闪烁，并伴有语音提示“请分断路器”。
2）当接地开关闭合时，误推手车，则接地开关红灯闪烁，并伴有语音提示“请分接地开关”。
3）当接地开关和断路器都闭合时，误推手车，则断路器红灯、接地开关红灯同时闪烁，并伴有语音提示
“请分断路器、请分接地开关”。
4）当接地开关闭合时，若预合断路器，则接地开关红灯闪烁，并伴有语音提示“请分接地开关”。
5）当没有储能或储能未完成之前存在预合动作，则储能指示灯闪烁，并伴有语音提示“请储能后合断路器”。
安装使用方法
1、 TEZR8000型是嵌入式自锁结构。只需在面板上开好合适的孔，再将其推入到面板的开孔中卡紧即可；
2、 接端子的配线功能接线，接好并校对准确后，方可通上电源；
3、 将各开关量输入端短接一下，观察对应功能的指示是否发光正常或熄灭；
4、 有自动除湿控制功能的，可以用嘴对传感器哈气，模拟凝露条件，加热指示灯应点亮，所对应的加热器控制端应有AC220V
输出。同时，在有加热启动的条件下，如果某一端子未接加热器时，加故障灯点亮，故障报警接点闭合输出。接入加热器
后故障报警解除，说明自动加热控制功能正常。
5、 带电指示器的各输入端分别接上对应的压带电传感器，电压试验时，带电指示灯亮，有闭锁功能时闭锁灯亮，闭锁有效；
压断开后，带电指示灯灭，绿灯亮，闭锁解除（无工作电源时，闭锁有效。）

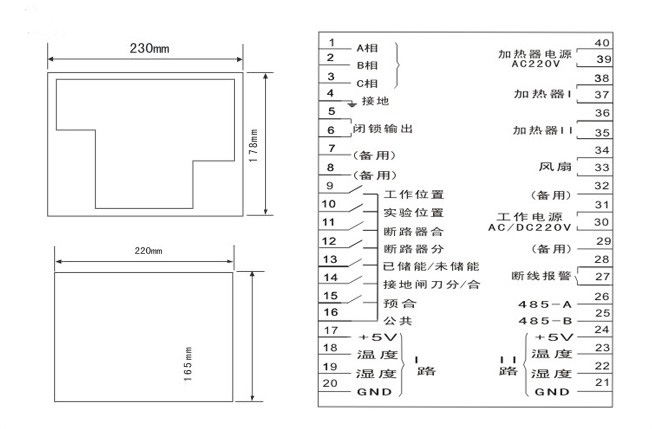

接线端子图
外形及开孔尺寸
订货与服务
订货
用户在选用TEZR8000产品时，请提供相应说明及参数
1、提供一次方案图
2、产品名称、型号及数量（参照型号命名方式及意义），特殊功能请注明
3、有无RS485通讯接口
4、温湿度传感器接线长度
5、需加热器的功率、数量（加热器工作电压均为AC220V）
6、有无远程就地开关分闸合闸开关，有需提供开关一次节点图
7、交货期
服务
1、对所有产品免费保修一年，终身维护
2、对产品出现的问题，24小时内给予答复，若出现重大的技术问题，公司将派技术人员以快的速度赴现场解决
3、在售前、售中、售后的过程中，对有关产品的应用、设计等相关事宜均予准确、及时的应答，并提供相应的技术持
